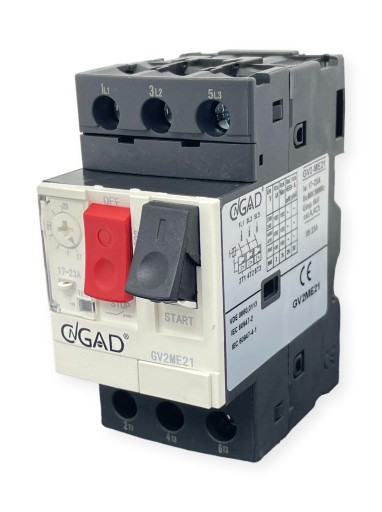

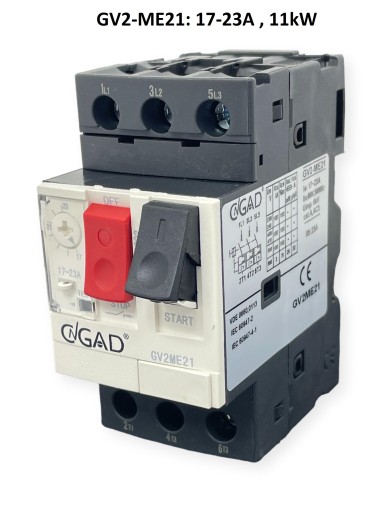

GV2-ME21 Termik Engine Switch 17-23A 11 кВт

Wyłączniki silnikowe GV2 służą do załączania i zabezpieczania silników elektrycznych przed zwarciami, przeciążeniami, asymetrią faz. Spełniają one tym samym ważną funkcję w obwodach sterowania automatyki i układach elektrycznych.

Typ: GV2-ME21

Producent: GAD

Napięcie znamionowe: 690VAC

Zakres nastawy wyzwalacza termicznego: 17 - 23A

Typ napędu: przyciski

Liczba pól: 3

Zabezpieczenia: błąd fazy, zwarcia, przeciążenia

Sposób montażu: szyna DIN 35mm

Wymiary: wysokość 89 mm, Szerokość 45 mm, głębokość 78,5 mm

Klasa szczelności: IP20

Dobór nastaw wyłącznika silnikowego

Wyłączniki silnikowe wyposażone są w pokrętło służące do ustawienia prądu rozłączenia – ustawia się go według prostego wzoru:

Inas = In * 1,1, gdzie

In - prąd znamionowy silnika

Inas - prąd nastawy wyłącznika

Na przykład do zabezpieczenia silnika o prądzie znamionowym 10A pokrętło powinno się nastawić na 11A (10*1,1).
