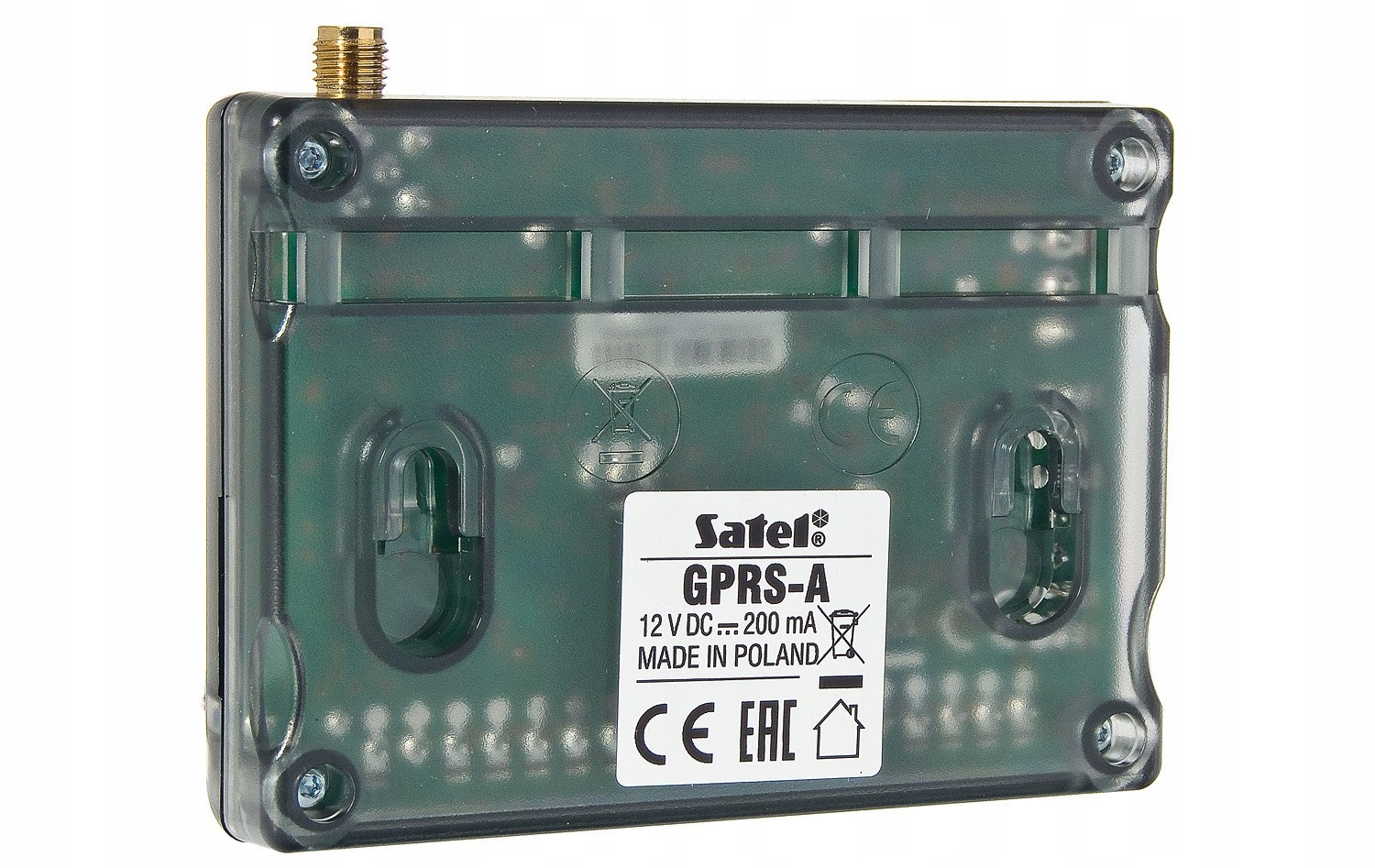

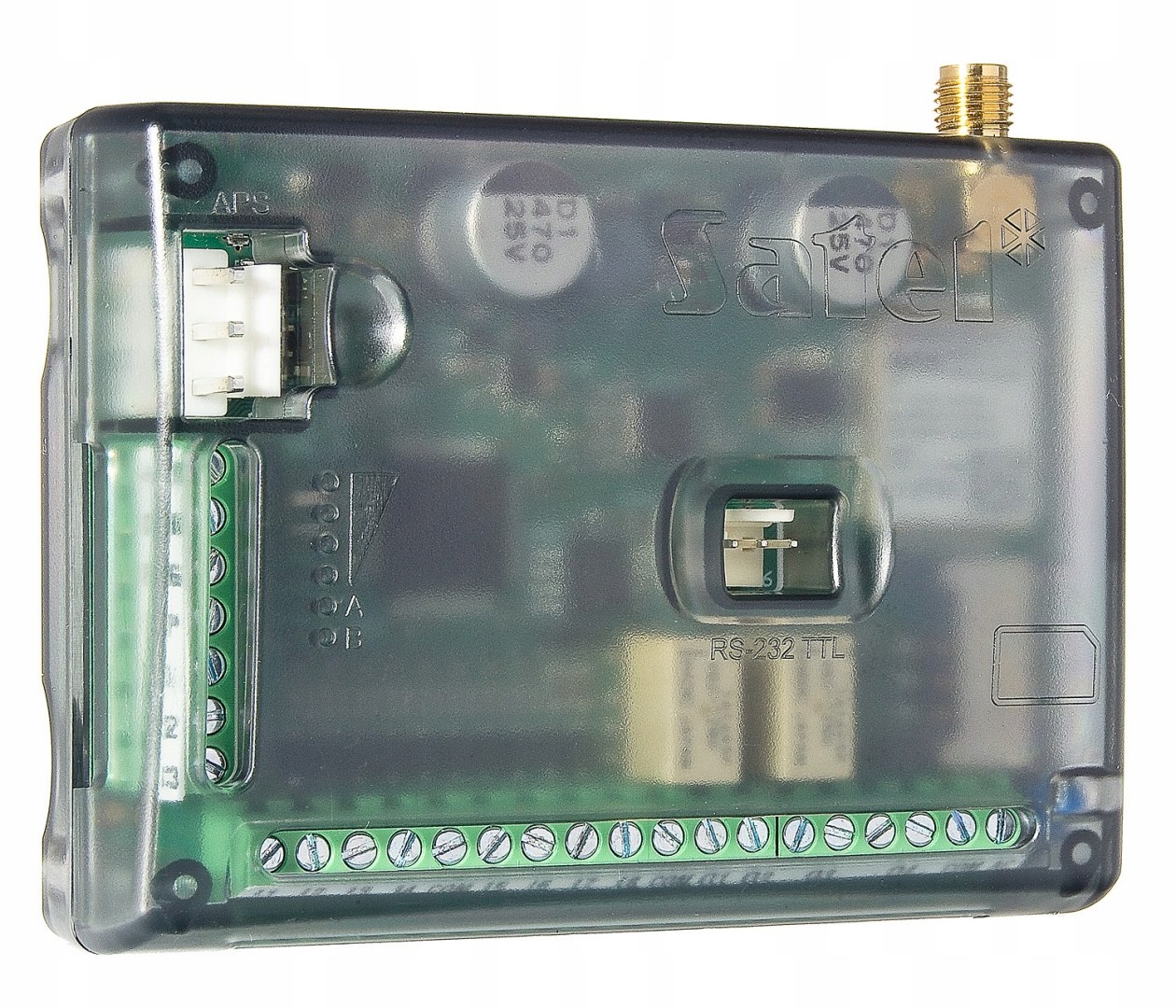

Модуль GPRS/SMS мониторинга Universal Satel

Uniwersalny moduł monitorujący GPRS-A

Opis

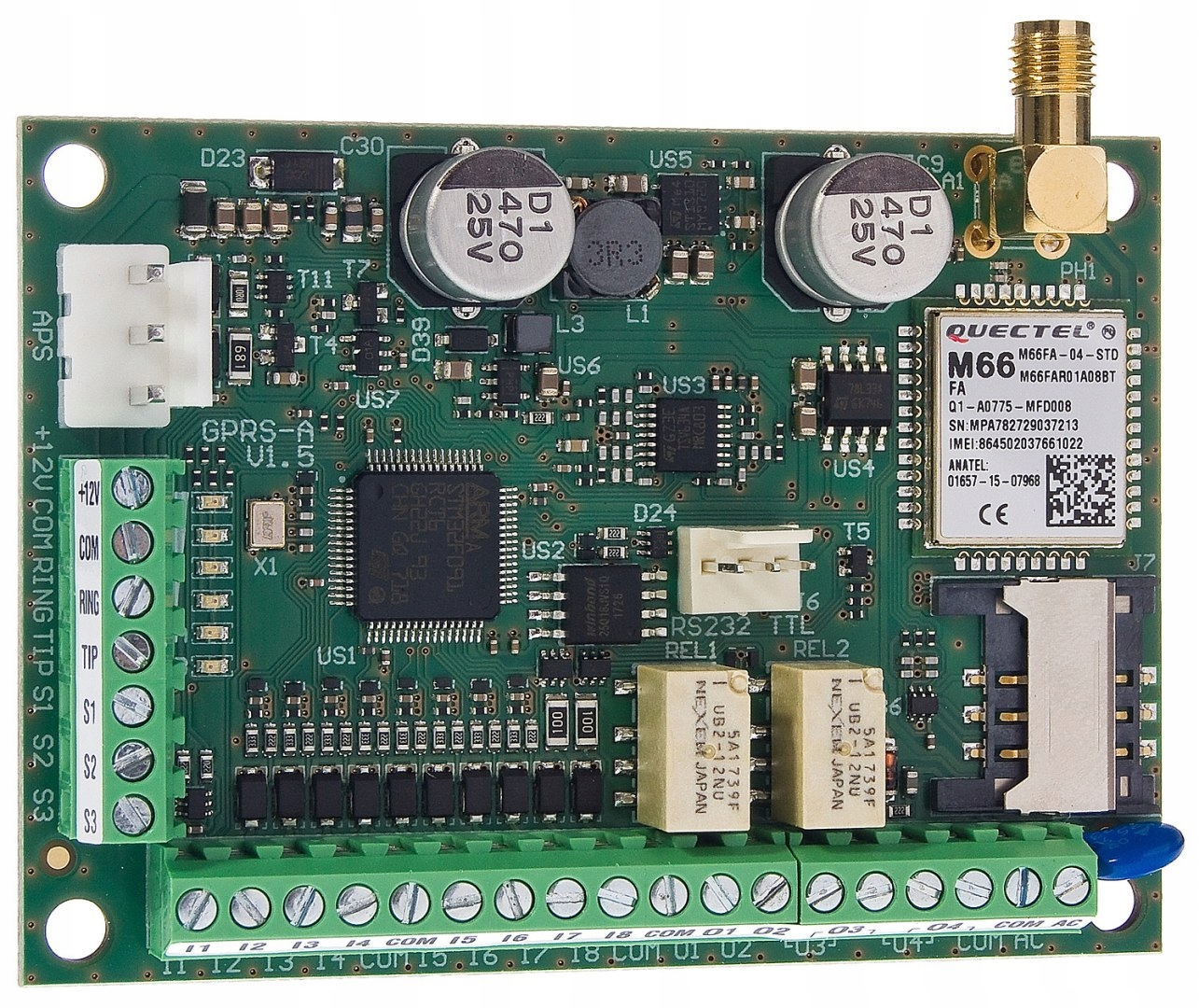

Uniwersalny moduł monitorujący, wyposażony w telefon GSM obsługujący transmisję danych w technologii GPRS.

Urządzenie może pracować w ramach systemu sygnalizacji włamania i napadu, a także systemów automatyki. Prowadzi monitoring – z centrali alarmowej do stacji monitorującej – i powiadamia wskazane osoby o wybranych zdarzeniach. Dzięki konfigurowalnym wejściom, obsługującym sygnały analogowe, może nadzorować pracę dowolnych czujników mierzących różne wielkości fizyczne, zgłaszając przekroczenie zadanych wartości progowych.

GPRS-A jest uniwersalnym modułem monitorującym, mogącym pracować autonomicznie lub w ramach systemu sygnalizacji włamania i napadu, a także systemów automatyki. Urządzenie wyposażone jest w telefon GSM, obsługujący transmisję danych w technologii 2G. W systemach alarmowych moduł ten może służyć do realizacji monitoringu, współpracując z dowolną centralą alarmową. Połączenie z nią odbywa się za pośrednictwem jej dialera lub odpowiednio skonfigurowanych wyjść.

Urządzenie posiada 8 wejść, które można ustawić jako cyfrowe (NO, NC) lub analogowe. Te, które pracują jako analogowe, mogą być wykorzystywane w układach automatyki lub do monitorowania szerokiego spektrum zewnętrznych urządzeń, takich jak np. czujniki temperatury, ciśnienia, wilgotności. GPRS-A posiada także magistralę 1-Wire, do której można podłączyć maksymalnie 8 cyfrowych czujników temperatury DS-T1.

Pełna elastyczność

Moduł z powodzeniem znajdzie zastosowanie w wielu już istniejących, jak i nowo budowanych instalacjach. GPRS-A może otrzymywać informacje o zdarzeniach od podłączonej centrali alarmowej, aby przekazać je do stacji monitorujących agencji ochrony lub wskazanych osób poprzez sieć GSM. Urządzenie podłącza się do dialera centrali lub jej odpowiednio skonfigurowanych wyjść.

Moduł może służyć do realizacji funkcji zdalnego sterowania, np. włączania czuwania czy otwierania bramy, m.in. z użyciem aplikacji mobilnej. Zmiana stanu wyjść modułu może również nastąpić automatycznie, w odpowiedzi na określone zdarzenia.

Monitoring zdarzeń

W obszarze monitoringu, przekazywanie informacji realizowane jest za pomocą:

• GPRS – z wykorzystaniem protokołów TCP lub UDP
• wiadomości SMS

W przypadku przesyłania zdarzeń w technologii GPRS, moduł obsługuje dwa formaty transmisji:

• SIA-IP (do komunikacji z dowolną stacją monitorującą)
• SATEL (do komunikacji ze stacją monitorującą STAM-2 lub konwerterem monitoringu SMET-256).

Powiadamianie

Moduł GPRS-A umożliwia przesyłanie powiadomień na maksymalnie 8 numerów telefonów. Funkcja ta może być realizowana z użyciem:

• wiadomości SMS
• powiadomień PUSH
• usługi CLIP

Urządzenie może przekazywać powiadomienia do odbiorcy kilkoma niezależnymi torami. Informacja o zdarzeniu zostanie wysłana wszystkimi zaprogramowanymi wcześniej drogami, dzięki czemu zostanie dostarczona nawet wówczas, gdy jedna ze ścieżek okaże się niedostępna.

Zdalne sterowanie

GPRS-A posiada 4 wyjścia – 2 przekaźnikowe i 2 typu OC. Można nimi sterować zdalnie i aktywować z dowolnego miejsca na kilka sposobów:

• przy użyciu wiadomości SMS (z 8 numerów)
• z aplikacji mobilnej GX CONTROL
• z komputera z zainstalowanym oprogramowaniem GX Soft
• z wykorzystaniem bezkosztowej usługi CLIP (nawet z 10 000 numerów)

Mobilny dostęp

Aplikacja GX CONTROL umożliwia:

• weryfikowanie stanu wejść i wyjść (podłączonych urządzeń)
• wyświetlanie wskazań z wejść analogowych i czujników cyfrowych
• przeglądanie awarii z możliwością kasowania ich pamięci
• podgląd pamięci zdarzeń z możliwością filtrowania
• zdalne sterowanie wyjściami modułu (podłączonymi do nich urządzeniami).

Co ważne, konfiguracja aplikacji jest bardzo prosta, podobnie jak połączenie jej z modułem. Wystarczy wysłać z niej SMS do urządzenia, aby otrzymać w odpowiedzi dane konfiguracyjne. Inny, równie wygodny sposób, to zeskanowanie kodu QR, który generowany jest w programie GX Soft lub w uprzednio skonfigurowanej aplikacji.

Funkcjonalne oprogramowanie

GX Soft to rozbudowane narzędzie wyposażone w przyjazny i czytelny interfejs, przeznaczone do konfiguracji, a także diagnostyki modułów komunikacyjnych SATEL. Współpraca modułu z programem odbywa się lokalnie (przez RS-232 (TTL)) lub zdalnie (przez sieć komórkową).

Wygodne i bezpieczne połączenie

Korzystanie z bogatej funkcjonalności GX CONTROL i GX Soft możliwe jest dzięki usłudze zestawiania połączeń SATEL. Konfiguracja komunikacji aplikacji i programu z modułem GPRS-A zajmuje jedynie kilka chwil i nie wymaga stosowania zewnętrznego adresu IP, ani zaawansowanych ustawień sieciowych. Przesyłane dane są szyfrowane z użyciem złożonego algorytmu, co zapewnia bezpieczeństwo transmisji.

Cechy:

• konwersja monitoringu telefonicznego na formaty SMS / GPRS
• przesyłanie powiadomień do max. 8 numerów telefonów
• powiadamianie: SMS / CLIP / PUSH
• 8 wejść - programowalne (NO, NC / analogowe)
• magistrala temperaturowych czujników cyfrowych 1-Wire (do 8 czujników)
• 4 wyjścia (2 przekaźnikowe, 2 typu OC) sterowane za pomocą SMS / CLIP (do 1024 numerów) / GX CONTROL / GX Soft / przez IoT
• wejście do kontroli zasilania AC
• IoT - obsługa otwartych protokołów: MQTT, JSON, MODBUS RTU, przez GPRS
• możliwość sprawdzenia stanu konta pre-paid i powiadamianie o przekroczeniu limitu środków
• współpraca z aplikacją mobilną GX CONTROL
• możliwość zdalnej aktualizacji oprogramowania (firmware)
• możliwość podłączenia dedykowanego zasilacza APS-612

możliwość konfiguracji reakcji na przekroczenie zadanych wartości progowych:

• na wejściach analogowych
• z czujników 1-Wire

Specyfikacja

• Napięcie zasilania (±15%): 12V DC
• Pobór prądu w stanie gotowości: 80mA
• Maksymalny pobór prądu: 220mA
• Maksymalne dopuszczalne napięcie na wejściu AC: 25V AC
• Liczba wyjść typu OC: 2
• Liczba wejść: 8
• Liczba wyjść przekaźnikowych typu NO: 2
• Wyjścia O1 ~ O2 (typ OC): 50 mA / 12 V DC
• Wyjścia O3 ~ O4 (przekaźnikowe, typ NO): 1000 mA / 30 V DC
• Klasa środowiskowa: II
• Maksymalna wilgotność: 93±3%
• Temperatur pracy: -10°C ~ 55°C
• Waga: 110g
• Wymiary (szer./wys): 83x65x23mm
