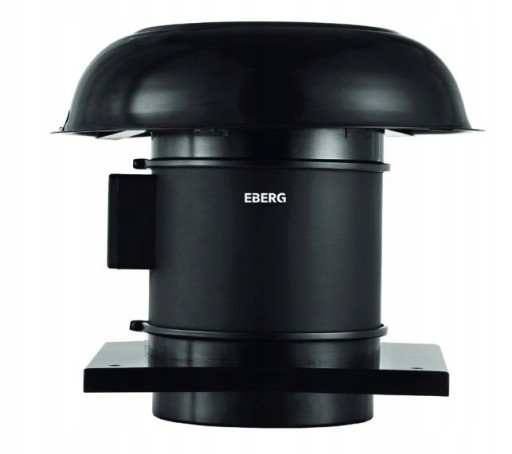

Wentylator dachowy wyciągowy FANGO 200 840 m3h

Wentylator dachowy FANGO 200/840

Wentylator dachowy FANGO 200/840

• Średnica: 197 mm
• Napięcie: 230 V
• Częstotliwość: 50 Hz
• Moc: 128/123 W
• Przepływ powietrza: 840/690 m3/h
• Prędkość: 2450/1950 obr./min.
• Ciśnienie: 352/274 Pa
• Poziom hałasu: 63/55 dB
• Maksymalna temperatura pracy: ~60°C
• Waga: 5,10 kg
• Producent: EBERG

Opis produktu

Wentylator dachowy stosowany w instalacjach wywiewnych o niskim stopniu zapylenia. Pionowy wyrzut powietrza daje możliwość ich montażu na powierzchniach dachowych.

Wentylatory dachowe stosować można zarówno w pomieszczeniach użyteczności publicznej (sklepy, restauracje, bary), pomieszczeniach sanitarnych, jak i w lokalach mieszkalnych oraz obiektach przemysłowych (hale, magazyny, warsztaty, garaże).

2-BIEGOWY silnik, który zapewnia zoptymalizowaną pracę urządzenia.

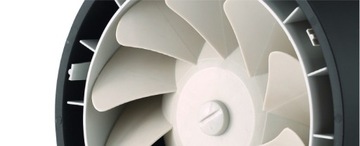

Wyważany dynamicznie wirnik ze specjalnie wyprofilowanymi łopatkami z tworzywa sztucznego

Cechy i funkcje

• Wydajność maksymalna Q max – 840 m3/h.
• Spręż maksymalny p max – 352 Pa.
• Średnica przyłączeniowa – 197 mm.
• Diagonalny wirnik typu mixflow.
• Silnik dwubiegowy.
• Przystosowany do napięciowej regulacji prędkości obrotowej.
• Wyciągowy lub nawiewny dzięki możliwości obrócenia silniko-wirnika.
• Klasa izolacji B, stopień ochrony silnika IP44.
• Trwałe łożyska kulkowe.
• Maksymalna temperatura pracy - 60oC.

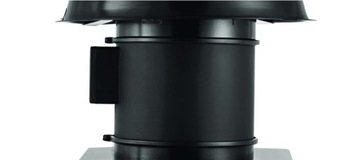

Konstrukcja

Dachowy wentylator z diagonalnym przepływem powietrza. Osłona oraz podstawa wentylatora wykonana jest ze stali ocynkowanej, odpornej na działanie czynników zewnętrznych (opadów atmosferycznych, promieniowania UV).

Korpus stanowi wysokiej jakości tworzywo sztuczne przyjazne dla środowiska. Wentylator występuje w kolorze czarnym. Łopatki wirnika zostały zaprojektowane tak, aby zwiększyć efektywność pracy przy jednocześnie niskim poziomie hałasu oraz niewielkim zużyciu energii elektrycznej.

Zmiana trybu pracy z wywiewnego na nawiewny następuje poprzez demontaż wirnika oraz obrócenie go o 180°.

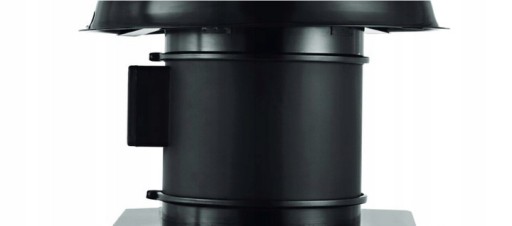

Puszka przyłączeniowa zamontowana na obudowie wentylatora

Napęd i sterowanie

Wentylator wyposażony jest w dwubiegowy silnik zasilany prądem jednofazowym 230V, 50 Hz, przystosowany do regulacji napięciowej.

• Stopień ochrony – IP44
• Klasa izolacji – B

W standardzie zastosowano termiczne zabezpieczenie uzwojeń silnika oraz wysokiej klasy łożyska kulkowe.

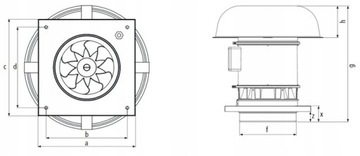

Wymiary

• a - 300 mm
• b - 250 mm
• c - 300 mm
• d - 250 mm
• e - 385 mm
• f - 197 mm
• g - 358 mm
• h - 92 mm
• x - 56 mm
• z - 36 mm

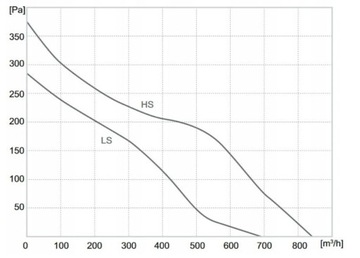

Charakterystyka pracy
