ATMEGA4808-MF UPDI QFN-32 с адаптером

ATMEGA4808-MF UPDI QFN-32

Przedmiotem sprzedaży jest mikrokontroler ATmega4808-MF gdzie 'M' oznacza rodzaj obudowy: QFN a 'F' zakres temperaturowy: -40°C - 125°C.

Uwaga! Ze względu na niewielką obudowę typu QFN czyli bez nóżek układ jest przeznaczony do wykorzystania przez profesjonalistów.

Względem poprzednika czyli układu ATmega328P ma znacznie więcej pamięci zarówno Flash jak i SRAM - odpowiednio 48KB oraz 6KB a także więcej wyprowadzeń i przerwań zewnętrznych.

Ważniejsze parametry:

• Zasilanie: 1,8 V - 5,5 V
• Taktowanie: do 20 MHz
• Zakres temperaturowy: -40°C - 125°C
• Pamięć SRAM: 6 KB
• Pamięć Flash: 48 KB
• Pamięć EEprom: 256B
• Liczba USART: 3
• TWI (I2C): 1
• SPI: 1
• Liczba I/O: 27
• UPDI: 1
• Wymiary: 5x5 mm
• Obudowa SMD QFN-32

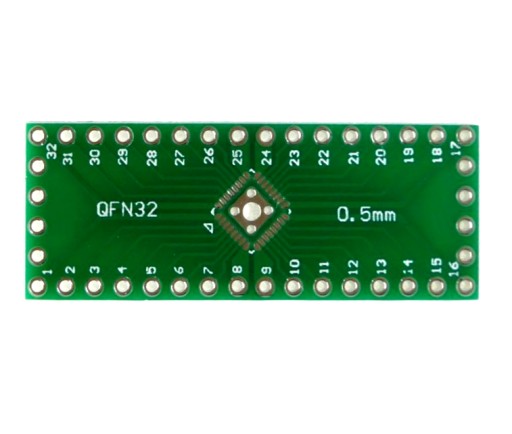

Układ sprzedawany jest wraz z adapterem QFN 0,5 mm.

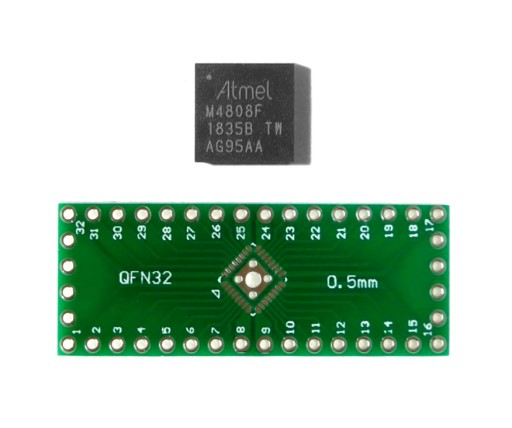

Na zdjęciu łączonym nie są zachowane proporcje elementów.

Programowanie w Arduino

1 sposób:

Aby programować układ w Arduino IDE można użyć w roli programatora moduł zgodny z Arduino z zainstalowanym oprogramowaniem jtag2updi oraz pakietem MegaCoreX pobranymi z repozytorium GitHub.

2 sposób:

Programator można również pozyskać poprzez wylutowanie mikrokontrolera z płytki wyposażonej w układ typu 4808 lub 4809 np. zgodnej z Arduino NANO Every. Tak przygotowaną płytkę łączymy z 4808 lub 4809 trzema przewodami: VCC, GND oraz UPDI. Opis realizacji jest dostępny w miesięczniku Elektronika Praktyczna nr 07/2021.

Uwaga dotycząca oznaczeń uzupełniających umieszczanych na obudowach układów firmy Atmel:

Litery znajdujące się za myślnikiem, spacją, ew. za maksymalnym taktowaniem układu lub w nowej linii mają charakter opcjonalny i mogą być pominięte:

• pierwsza litera oznacza rodzaj obudowy np P (najczęściej pomijana) - obudowa THT/DIP, A - obudowa SMD itp
• druga litera oznacza zakres temperaturowy np U to -40°C - 85°C
• trzecia litera to rodzaj opakowania zbiorczego np tacka, rurka czy szpulka (najczęściej pomijana)
