Прецизионные стальные тиски 125х150мм ФПЗБ для фрезерного станка с ЧПУ Darmet

Imadło maszynowe precyzyjne stalowe 125x150 mm FPZB DARMET

Producent: DARMET

• Model: FPZB
• Szerokość szczęki: 125 mm
• Typ: maszynowe

⚙️ Opis:

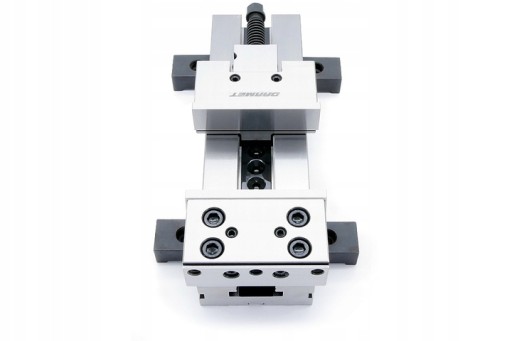

Imadło precyzyjne stalowe FPZB stosowane jest podczas prac precyzyjnych na szlifierkach, frezarkach, obrabiarkach ze sterowaniem numerycznym, centrach obróbczych itp.

Wykonane z wysokojakościowej stali stopowej. Twardość powierzchni roboczych 58 - 62 HRC.

Montaż urządzenia na dedykowanej podstawie obrotowej (nie wchodzi w skład zestawu) pozwala uzyskać pełny obrót 360° wokół osi.

Na spodzie łoża znajduje się kanałek wzdłużny i poprzeczny o szerokości 16 mm pod kamienie ustalające do precyzyjnego ustawienia imadła na stole obróbczym.

⚙️ Specyfikacja:

• S: 125 mm
• amax: 150 mm
• h: 40 mm
• H1: 40±0,01 mm
• H: 78 mm
• A: 95 mm
• L1: 78 mm
• L2: 103 mm
• L: 345 mm
• d: 16 mm
• Waga: 12,7 kg

Uwaga! Zdjęcia poglądowe.

⚙️ Szczęki

• Imadła precyzyjne FPZB posiadają szczęki pływające,które podczas zaciskania dociągają przedmiot w dół w kierunku podłoża.
• Przed przystąpieniem do pracy należy poluzować od tyłu szczęki na śrubach o pół obrotu. Pozwoli to na prawidłowe działanie szczęk. W standardowym zestawie znajdują się szczęki gładkie.
• Szczęki DARMET są kompatybilne z imadłami GERARDI.

W ofercie posiadamy szczęki:

✔️ rowkowane,

✔️ ze stopniem,

✔️ pryzmowe.

⚙️ Szczęka ruchoma:

• Obsada (tzw. kopyto) odpowiada za blokadę szczęki ruchomej w określonej pozycji.
• Wstępne położenie szczęki ustalane jest za pomocą kulki w obsadzie, która musi trafić w "dołek" w łożu imadła. Dokręcamy śrubę imbusową w obsadzie, która blokuje kulkę.
• Następnie szczęka dociskana jest do przedmiotu przez dokręcenie śruby pociągowej kluczem fajkowym.

⚙️ Szczęka stała:

• Szczęka stała mocowana jest do korpusu za pomocą 4 śrub.
• Możliwość obrócenia szczęki o 180 stopni.
• Górny stopień o wysokości 5 mm pozwala na mocowanie niskich detali.
• Boczny otwór gwintowany służy do mocowania zderzaka, który przydaje się przy obróbce seryjnej.

⚙️ Parametry dokładności:

Wysoka dokładność wykonania pozwala stosować imadła w zespole. Maksymalna odchyłka podstawy ±0,01 / 100 mm.

⚙️ Wyposażenie:

1. Klucz fajkowy.
2. Łapy mocujące (4 szt.).
3. Zderzak.
4. Kamienie ustalające (2 szt.).
5. Klucz imbusowy.

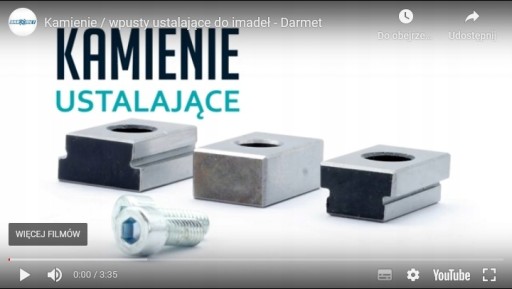

Dobór kamieni do urządzeń i stołów roboczych:

Imadła precyzyjne FPZB sprzedajemy od blisko 20 lat. Proszę nie mylić innych "zamienników" z imadłami DARMET, które są sprzedawane w identycznych pudełkach.
