СЧЕТЧИК ЭНЕРГИИ ОДНОФАЗНОГО ТОКА 10(80)А 1Ф

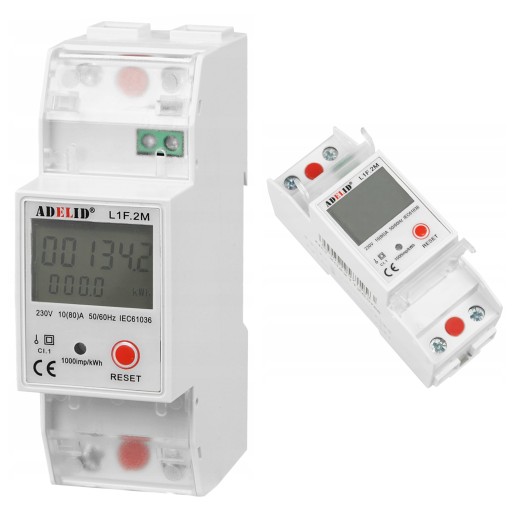

LICZNIK ENERGII ELEKTRYCZNEJ 1 FAZOWY 10(80)A LCD Z FUNKCJĄ RESETU

INDEKS: L1F.2M

Miernik poboru energii elektrycznej NA SZYNĘ DIN, 1-fazowy wyposażony w przycisk RESET.

Najważniejszymi cechami produktu są:

• szeroki zakres pomiaru ,
• wysoka dokładność, niezawodność,
• odporność na przeciążenia,
• posiada diodę impulsową.

Pobór energii jest bardzo niski.

Pomiar energii możliwy w długim okresie czasu, bez konieczności kalibracji.

Posiada wewnętrzne podłączenie dla pomiaru prądu i napięcia.

• Zasady pracy: Napięcie i natężenie prądu są próbkowane z odpowiednich obwodów i przekształcane w sygnał, który jest podawany do układu scalonego. Licznik posiada wyjście impulsowe do testowania, z szerokością impulsu: 80+20 ms.
• Aby zabezpieczyć miernik przed działaniem zewnętrznych czynników atmosferycznych, należy zamontować go w skrzynce.
• Dzięki wyposażeniu licznika w dodatkowe wyjście impulsowe, istnieje możliwość podłączenia urządzenia zliczającego.
• Wyposażony w możliwość resetowania wartości energii czynnej.

Po zaniknięciu napięcia licznik zapamiętuje odczyt.

Wyświetlacz wskazuje dwie wartości zużycia energii:

• górna - zużycie całkowite, wartość nieresetowalna
• dolna - zużycie tymczasowe, resetowalna przyciskiem.

Kasowanie odbywa się poprzez wciśnięcie i przytrzymanie przycisku kasowania do momentu wyzerowania wskazania, ok. 3s.

DANE TECHNICZNE:

• Prąd max: 80 A,
• Prąd bazowy: 10 A,
• Napięcie: 230V,
• Częstotliwość: 50/60Hz,
• Pobór mocy: <2W/10VA,
• Normalny zakres napięcia: 90%Un~110%Un,
• Graniczny zakres napięcia: 70%Un~120%Un
• Stopień ochrony: IP20,
• Klasa dokładności: 1,
• Częstotliwość impulsów: 1000imp/kWh,
• Wyświetlacz: podwójny LCD 5+1 wartość sumaryczna i 5+1 wartość resetowalna,
• Sygnalizacja impulsu: LED czerwona,
• użytkowania:  -25°C / +55°C,
• Wilgotność: <75%,
• Maksymalny przekrój przewodów: 35 mm,
• Montaż: szyna DIN 35 mm,
• Reset:3s,
• Zgodne z normą: IEC61036.

CERTYFIKAT CE

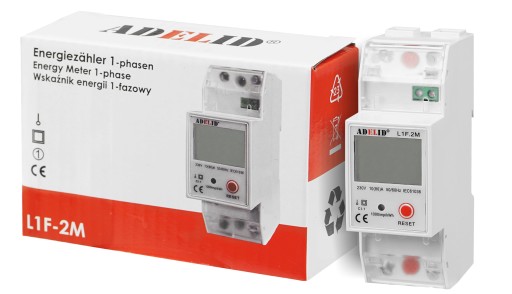

W ZESTAWIE INSTRUKCJA OBSŁUGI

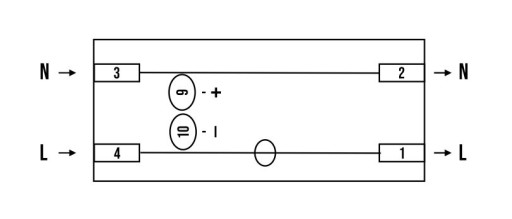

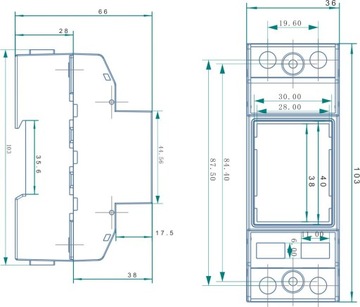

WYMIARY LICZNIKA ORAZ SCHEMAT PODŁĄCZENIA

Dzięki wyposażeniu licznika w dodatkowe wyjście impulsowe, istnieje możliwość podłączenia urządzenia zliczającego.
