Cytron Maker Nano - płytka zgodna z Arduino

Opis

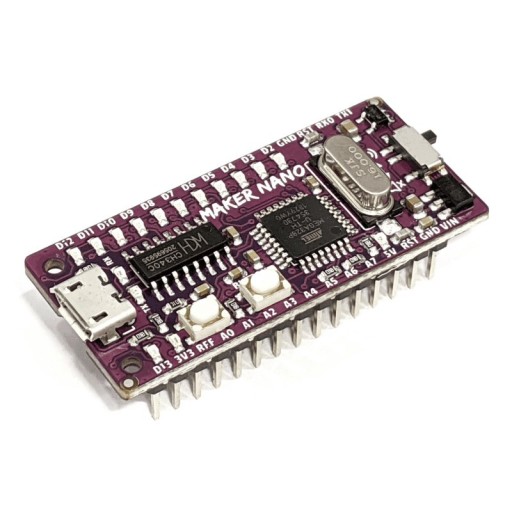

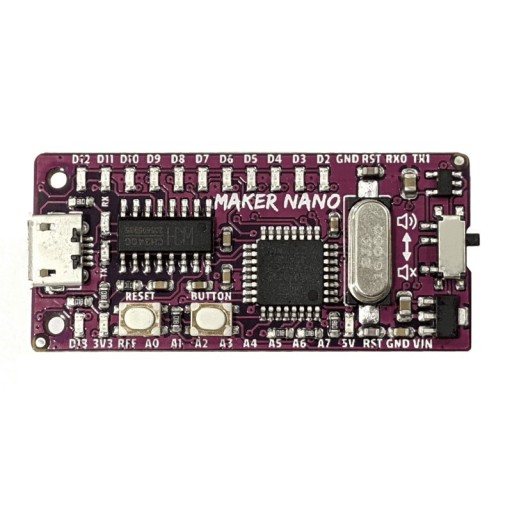

Cytron Maker Nano to płytka kompatybilna z Arduino Nano. Bazuje na znanym z płytek Arduino mikrokontrolerze ATmega328P z 32 kB pamięci Flash, 2 kB SRAM i 1 kB EEPROM. Moduł oferuje 20 linii cyfrowych IO, 6 wyjść PWM oraz 8 wejść analogowych o rozdzielczości 10 bitów. Cechą odróżniającą Cytron Maker Nano od oryginalnej płytki Arduino jest dodanie 12 diod LED podłączonych do pinów D2-D13 oraz buzzera i przycisku do dyspozycji użytkownika. Płytka programowana jest przy pomocy środowiska Arduino IDE i komunikuje się z komputerem przez złącze microUSB (wykorzystuje bootloader i konwerter USB-UART z układem CH340C).

Właściwości

• Mikrokontroler ATmega328P
• Częstotliwość 16 MHz
• 32 kB Flash
• 2 kB SRAM
• 1 kB EEPROM
• Poziom logiczny 5 V
• 20 x piny cyfrowe IO
• 6 x PWM
• 8 x wejścia analogowe (10-bit)
• UART, SPI, I2C
• 2 x zewnętrzne przerwanie
• 12 x LED
• Buzzer
• Przycisk użytkownika
• Konwerter USB-UART: CH340C
• Zasilanie Vin (od 7 V do 30 V) lub USB
• Wymiary: 21 x 46 mm
