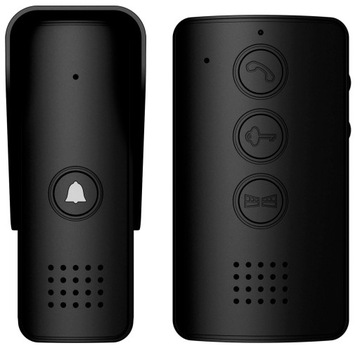

DOMOFON ''EURA'' ADP-09A3

• czarny
• podświetlany przycisk wywołania (światło białe)
• jednorodzinny
• głośnomówiący
• obsługa 2 wejść - furtki i bramy
• kaseta zewnętrzna odporna na trudne warunki atmosferyczne

Domofon pozwala na zwiększenie bezpieczeństwa posesji poprzez kontrolowanie dostępu do budynku oraz na komunikację z osobami znajdującymi się przed wejściem.

ZAWARTOŚĆ ZESTAWU

• Unifon
• Kaseta zewnętrzna
• Daszek ochronny
• Akcesoria montażowe
• Zasilacz

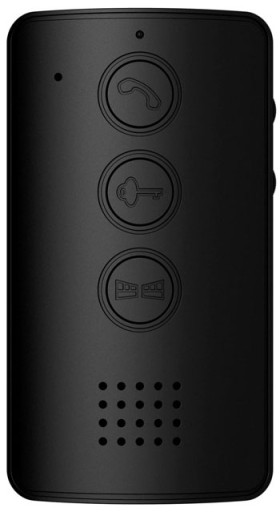

UNIFON GŁOŚNOMÓWIĄCY

Unifon bezsłuchawkowy posiada funkcję obsługi dwóch wejść, tym samym umożliwia otwieranie furtki oraz np. bramy. Ponadto wyposażony jest w regulację głośności rozmowy.

SPECYFIKACA TECHNICZNA:

Zestaw:

• Napięcie zasilania: 12 V DC
• Pobór mocy - czuwanie / praca: 1 W / 8 W
• Ilość przewodów łączących: 3
• Ilość obsługiwanych wyjść: 2
• Możliwa rozbudowa: Tak

Unifon:

• Rodzaje wyjść: Wyjście 1: 12V DC 350 mA | Wyjście 2: N.O. 30V DC/ 1A Max
• Czas aktywacji rygla/bramy: Przycisk chwilowy/ przycisk chwilowy
• Ilość melodii gongu: 1
• Głośnomówiący: Tak
• Stopień ochrony: IP20
• Temperaturowy zakres pracy unifonu: 0ºC ~ +55ºC
• Wymiary unifonu (W x SZ x G): 134 x 74 x 29 mm
• Waga netto unifonu: 130 g

KASETA ZEWNĘTRZNA

Jednolokatorska kaseta zewnętrzna domofonu przeznaczona jest do montażu natynkowego. Wykonana z wytrzymałego tworzywa i zabezpieczona dodatkowym daszkiem gwarantuje odporność na niekorzystne warunki atmosferyczne.

SPECYFIKACJA TECHNICZNA:

• Rodzaj komunikacji: Przewodowa
• Rodzaje wyjść: Wyjście1: 12V DC 350mA
• Max. liczba lokatorów: 1
• Materiał obudowy: Tworzywo sztuczne
• Sposób montażu kasety zewn.: Natynkowy
• Daszek ochronny: Tak
• Współczynnik ochrony: IP44
• Temperaturowy zakres pracy kasety: -18ºC ~ +45ºC
• Wymiary kasety zewn. (W x SZ x G): 136 x 56 x 40 mm
• Waga netto kasety: 115 g

BUDOWA URZĄDZENIA

1. Wskaźnik LED
2. Mikrofon
3. Przycisk otwierania furtki
4. Przycisk otwierania bramy
5. Głośnik
6. Przycisk odbierania rozmowy
7. Regulacja głośności rozmowy
8. Regulacja głośności dzwonka
9. Daszek ochronny
10. Mikrofon
11. Podświetlany przycisk wywołania
12. Głośnika

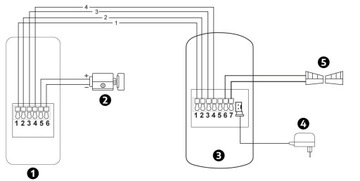

SCHEMAT PODŁĄCZENIOWY

LEGENDA

1. Kaseta zewnętrzna
2. Wyjście na elektrozaczep
3. Unifon
4. Adapter zasilający DC 12V
5. Wyjście na automat bramowy

DODATKOWE INFORMACJE

1. Jaki przewód muszę zastosować do połączenia unifonu z kasetą zewnętrzną?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

5. Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2A.
