НАКЛОННЫЙ МАШИННЫЙ МАШИНА ТИСКИ 3 ОСИ 125 ММ НАКЛОННЫЙ ДЛЯ ФРЕЗЕРНОГО СТАНКА DARMET

Imadło obrotowe 3-osiowe maszynowe pochylne kołyskowe 125x125 mm FZU DARMET

Producent: DARMET

• Model: FZU
• Szerokość szczęki: 125 mm
• Typ: uchylne

Informacje:

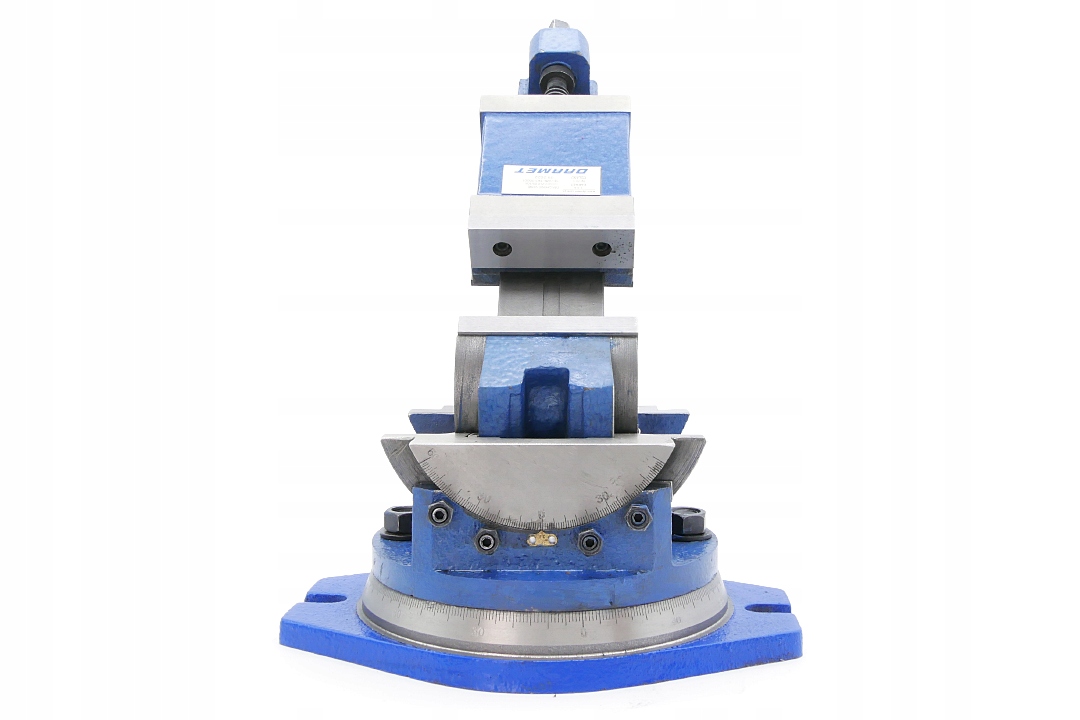

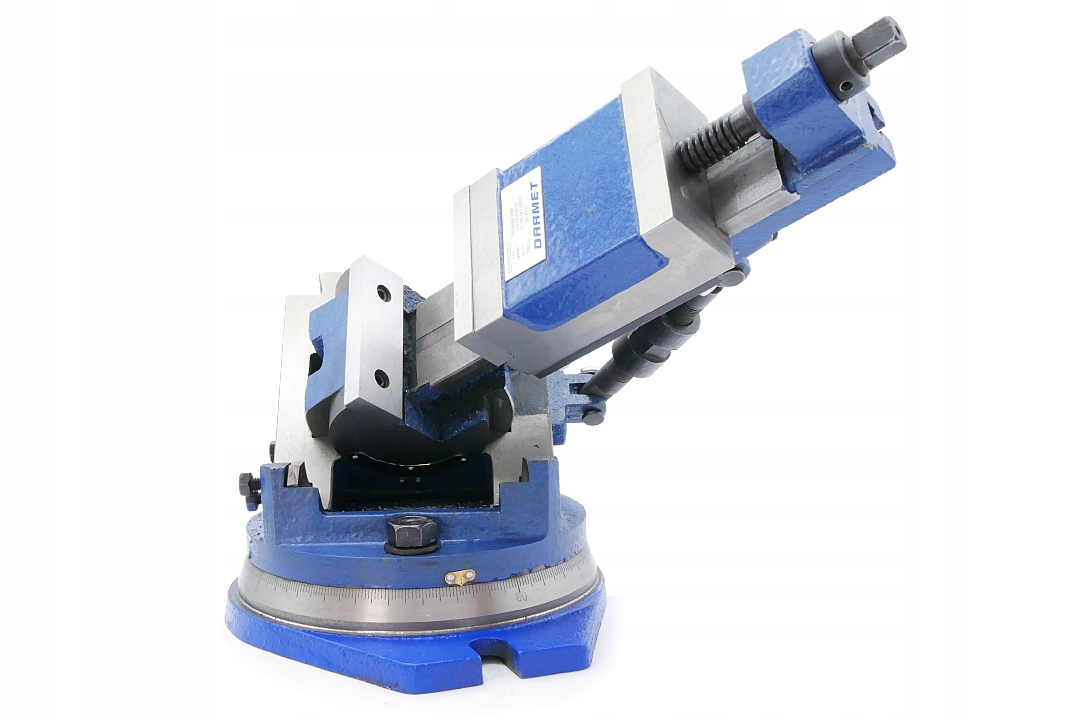

✔️ Uniwersalne imadło maszynowe, które pracuje w 3 osiach (X, Y, Z) dodatkowo wyposażone w podstawę obrotową, która umożliwia pełny obrót urządzenia z podziałką 360°, co 1°.

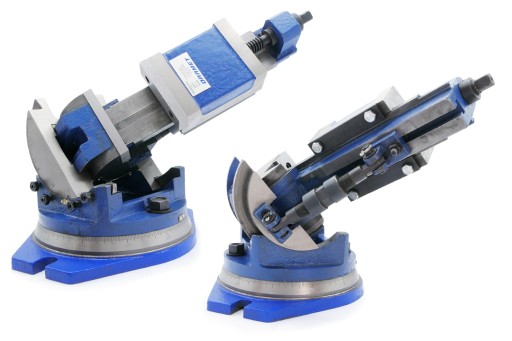

✔️ Kąt obrotu wokół osi Y: 360°, osi Z: 90°, osi X: ±45°.

✔️ Naniesiona skala noniuszowa z łatwością pozwoli ustalić pożądane kąty.

✔️ Każdy pochył ma zastosowaną odpowiednią ilość śrub blokujących, aby powstające siły skrawające nie były w stanie poruszyć żadnym z ruchomych elementów urządzenia.

✔️ Przyrząd wykonano z żeliwa wysokiej jakości.

✔️ Do zamocowania imadła wystarczą dwie śruby standardowe lub teowe, ale można użyć również uniwersalny zestaw elementów mocujących, a także szlifowanych wpustów.

✔️ Śruba pociągowa jest całkowicie zabudowana korpusem, co znacząco zabezpiecza ją przed klinowaniem i uszkodzeniem różnymi zanieczyszczeniami i tworzącymi się podczas obróbki wiórami.

✔️ Końcówka śruby jest sześciokątna, także w przypadku uszkodzenia klucza, można zastosować nasadkę lub inny rodzaj uniwersalnego klucza.

✔️ Pełna powierzchnia łoża jest również atutem dla mocowanych półwyrobów, o wiele łatwiej w ten sposób uzyskać stabilną pozycję.

✔️ Jeśli należy zamocować przedmiot do obróbki, który jest mniejszy od szczęk imadła zastosuj podkładki równoległe zbliżone długością do szerokości wkładek szczękowych.

✔️ Banalna konstrukcja wkładek szczękowych to kolejna zaleta, która w łatwy i tani sposób pozwala na ich szybką kopię i wymianę we własnym zakresie.

📜 Specyfikacja:

• S: 125 mm
• amax: 120 mm
• h: 40 mm
• H: 188 mm
• A: 218 mm
• L: 505 mm
• D: 14 mm
• Waga: 28 kg

Dobór kamieni do urządzeń i stołów roboczych:

Osie obrotu:
