Тиски прецизионные горизонтально-вертикальные стальные ФПЗВ 150х200 для фрезерного станка с ЧПУ

Imadło maszynowe precyzyjne poziomo-pionowe stalowe 150x200 mm - FPZV DARMET

Producent: DARMET

• Model: FPZV
• Szerokość szczęki: 150 mm
• Typ: maszynowe

Charakterystyka produktu:

🟦 Precyzyjne imadło ze stali do stosowania w maszynach numerycznych do wszelakich operacji wymagających niemalże idealnych wymiarów.

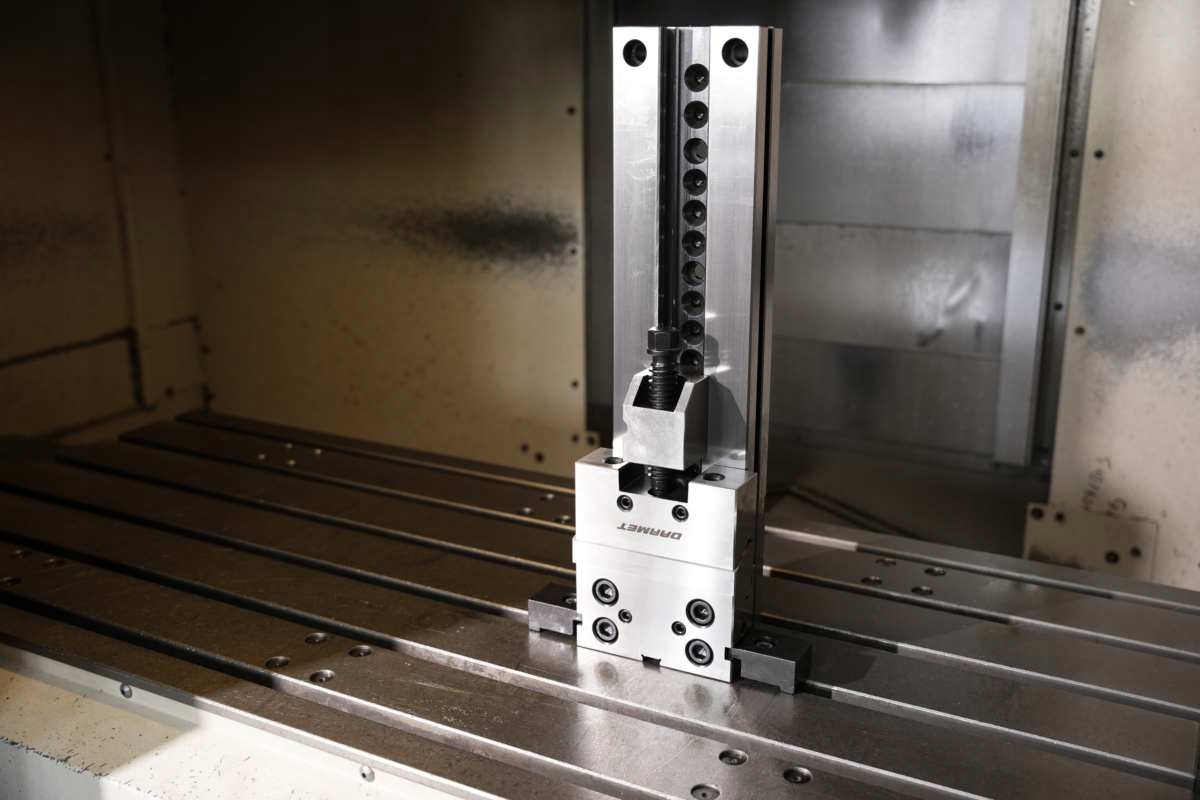

🟦 Dodatkowe otwory w korpusie umożliwiają pracę imadła również w pionie.

🟦 Wysoka dokładność wykonania pozwala stosować imadła w zespole. Maksymalna odchyłka podstawy ±0,01 mm.

🟦 Po obu stronach korpusu na całej jego długości znajdują się kanałki do mocowania imadła łapami dociskowymi.

🟦 Ruch szczęki po korpusie jest idealnie wyważony, swobodny ruch przy nieodczuwalnym luzie.

🟦 Wymienne wkładki szczękowe zapewniają uniwersalność pracy narzędziem mocującym, w zależności od zamocowanego modelu wkładki możliwe jest mocowanie odpowiednich elementów (nawet wałków).

🟦 System szybkozaciskowy w szczęce ruchomej pozwala na natychmiastową zmianę pozycji szczęki bez czasochłonnego pokręcania korbą.

🟦 Specjalna konstrukcja gniazd do wkładek dociska detale do korpusu w dół.

🟦 Obsada szczęki odpowiada za jej blokadę pozycji.

🟦 Montaż imadła na dedykowanej podstawie obrotowej pozwala uzyskać pełny obrót 360° wokół osi.

🟦 Szczęka stała po obu stronach posiada gwintowane otwory, aby zamocować specjalne zderzaki stabilizujące pozycję przedmiotów.

🟦 Na spodzie korpusu znajdują się kanałki pod kamienie ustalające do montażu narzędzia w stołach z rowkami teowymi.

🟦 W zestawie znajdują się niezbędne akcesoria do montażu i prawidłowej pracy imadła.

🟦 Obsada szczęki ruchomej ze śrubą zaciskową zapewnia szybki i prosty docisk detali.

🟦 Pływające wkładki obsadzone w szczękach imadła z luzem gwarantującym prawidłowe mocowanie przedmiotu obrabianego.

🟦 Możliwość obrócenia o 180° szczęki stałej ze stopniem 5 mm, dokręcanej na 4 śruby imbusowe.

📜 Specyfikacja techniczna:

• S: 150 mm
• amax: 200 mm
• h: 50 mm
• H1: 50±0,01 mm
• H: 98 mm
• A: 125 mm
• L: 420 mm
• d: 16 mm
• Waga: 26 kg

⬅️ Precyzja wykonania.

Wyposażenie:

• 4 łapy dociskowe
• 2 kamienie ustalające ze śrubami
• klucz fajkowy
• klucz imbusowy
• zderzak ze śrubą
