Программируемый лабораторный блок питания 30В 10А 3010E

Programowalny cyfrowy precyzyjny zasilacz laboratoryjny renomowanego producenta Long Wei typu LW3010E. Właściwie to już połączenia zasilacza z komputerem/PLC - programowalne urządzenie  zasilające z cyfrową syntezą / wprowadzaniem nastaw, z pamięcią nastaw z możliwością szybkiego przełączania między nastawionymi programami (z panela czołowego przyciskami M1 ... M4 lub przez interfejs RS485 z komputera PC). Zakres reguacji napięcia wyjściowego 0...30VDC z rozdzielczością 10mV, zakres regulacji ogranicznika prądu wyjściowego 0,00 ... 10,00ADC z rozdzielczością nastawy 10mA.

Wersja z czteroznakowymi wyświetlaczami LED napięcia, prądu i mocy wyjściowej. Rozdzielczość nastawy / wartości chwilowej odczytu napięcia: 0,01V, prądu 0,01A, mocy wyjściowej 0,1W.

Zakres regulacji napięcia wyjściowego (tryb 'CV' - stałe napięcie):

• 0,00 ... 30,00V - rozdzielczość nastawy 0,01V.

Zakres regulacji prądu wyjściowego (tryb 'CC' - stały prąd):

• 0,00 ... 10.00A - rozdzielczość nastawy 10mA,

Niezależna regulacja napięcia i prądu - synteza cyfrowa pokrętłem inkrementacyjnym (enkoderem obrotowym). Dodatkowo przyciśnięcie przycisku enkodera obrotowego dezaktywuje sygnał dźwiękowy (działanie buzzer'a) zmiany stanu pokrętła i klawiszy panela czołowego. Ponowne wciśnięcie przycisku enkodera aktywuje buzzer.

Sygnalizacja diodami LED osiągnięcia zakresu ograniczenia CV i CC (odpowiednio obok wyświetlacza LED ozn. V i A).

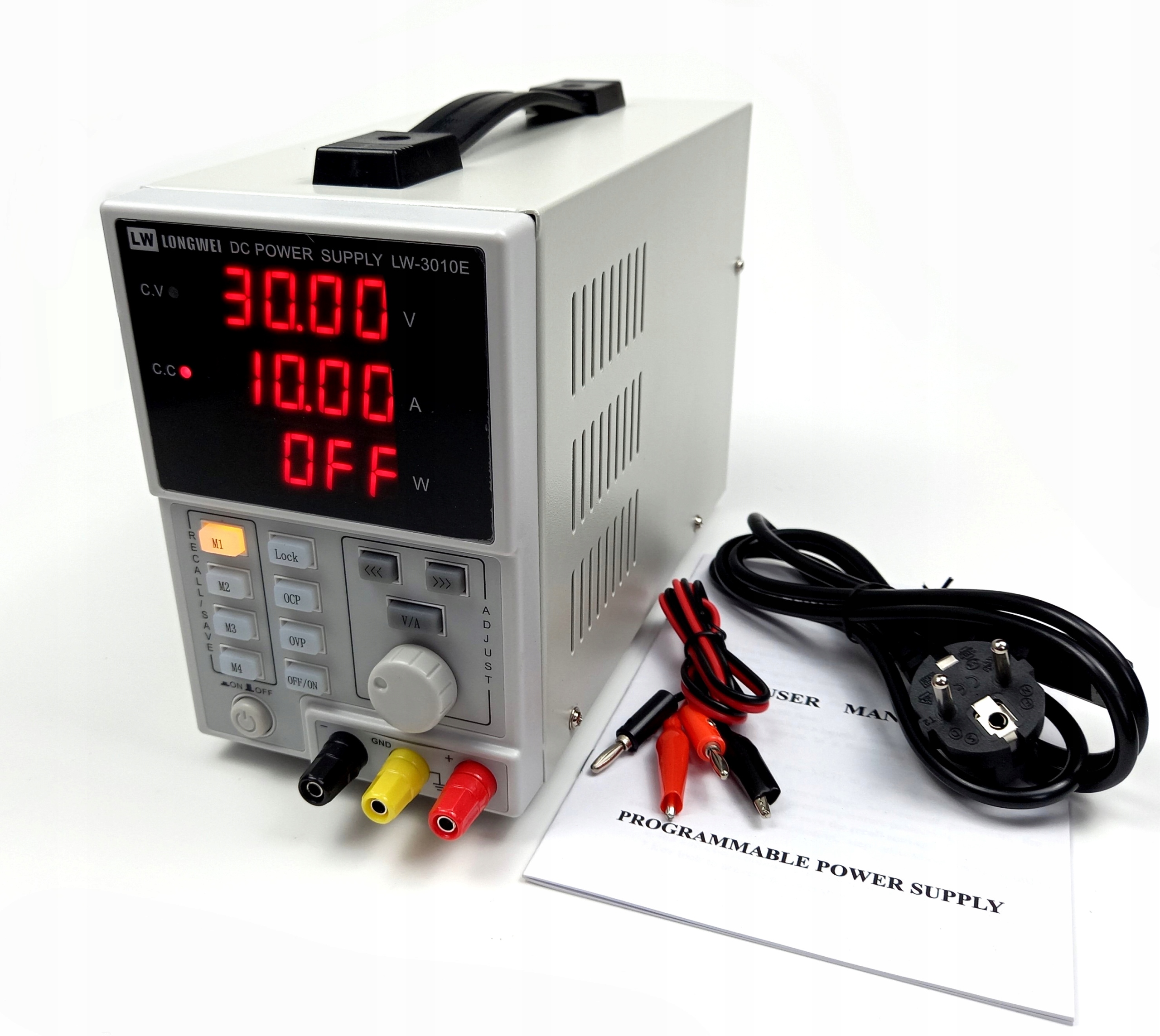

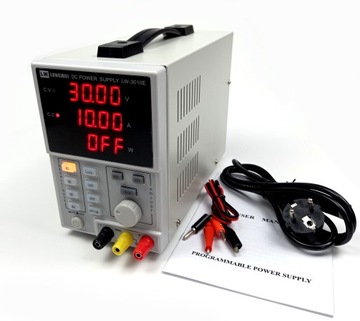

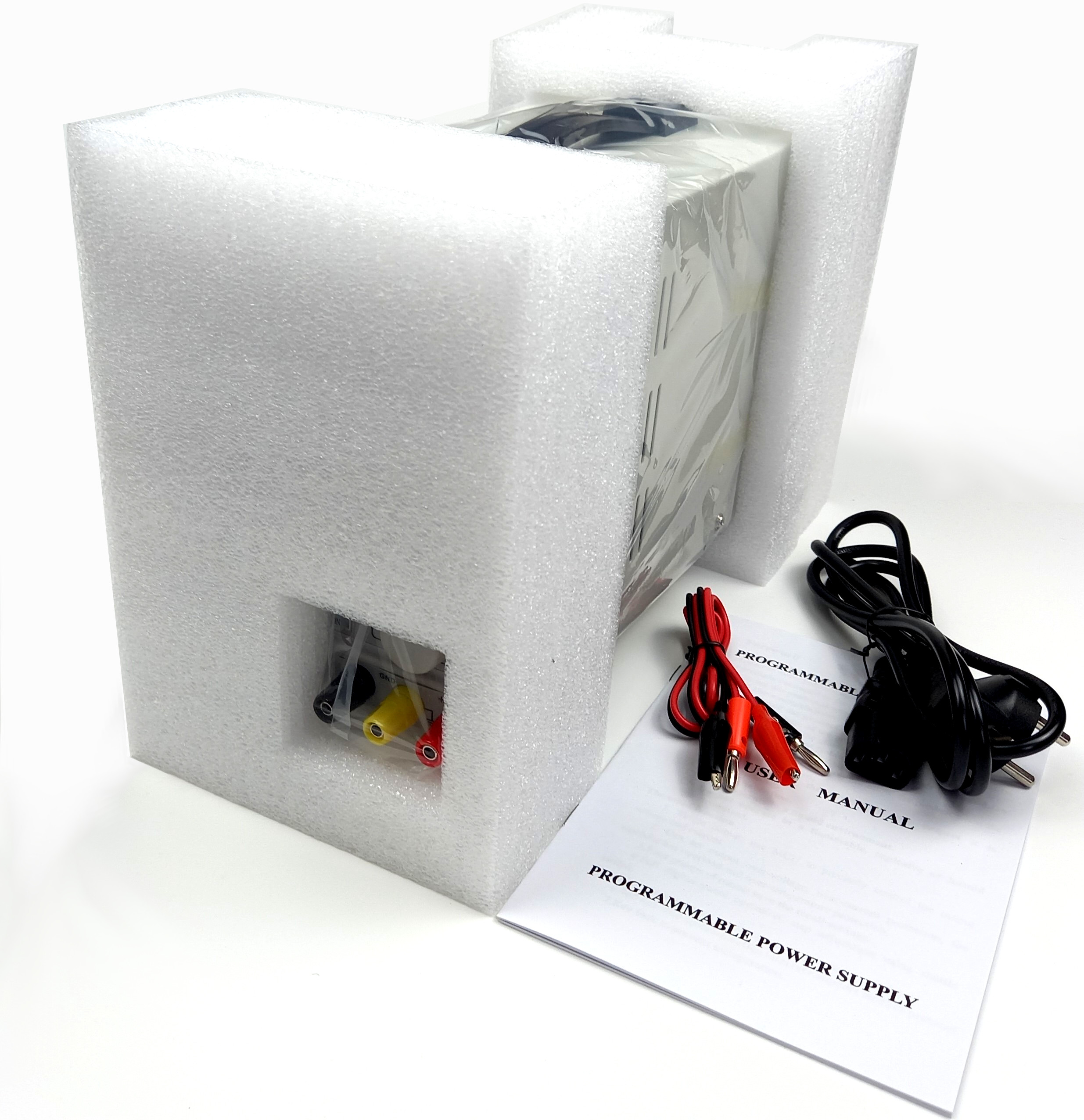

W zestawie:

• zasilacz regulowany precyzyjny 0...30V / 0...10A DC,
• przewód zasilający 230VAC o długości 150cm,
• przewody tzw. 'banan 4mm' - krokodylek do podłączenia zasilanego urządzenia (długość przewodów 80cm),
• DTR wraz z instrukcją użytkowania w języku angielskim.

Wygodny uchwyt do przenoszenia zasilacza (chowana taśma gumowana) umożliwiająca ustawianie kilku zasilaczy jeden na drugim.

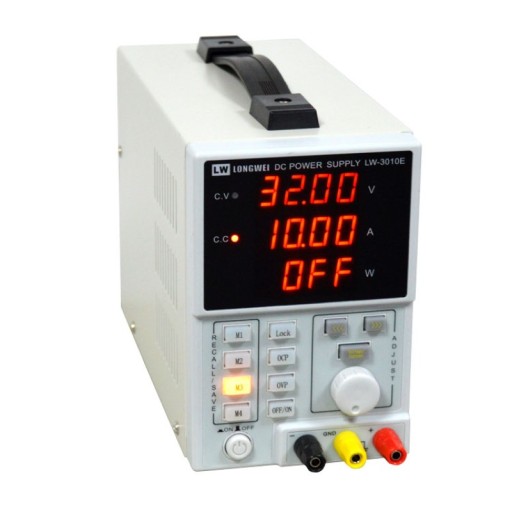

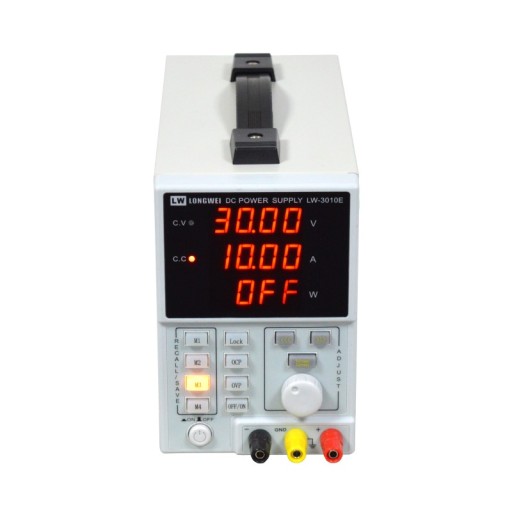

Czytelne i duże wyświetlacze LED (klasyczne 7-segmentowe) 4 znakowe, osobny do wartości nastawy / chwilowej wartości odczytu napięcia i prądu oraz mocy. Kolor czerwony, dobrze widoczny niezależnie od warunków oświetlenia zewnętrznego.

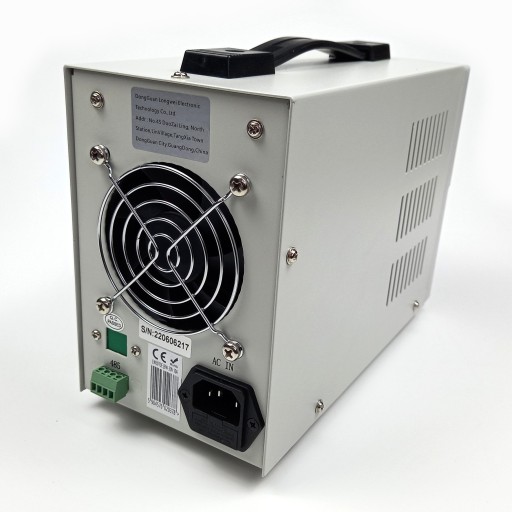

Cicho pracujący wewnętrzny wentylator chłodzący radiatory i transformator urządzenia - włącza się przy poborze prądu (od temperatury radiatorów tranzystorów kluczujących).

Bezproblemowa możliwość łączenia kilku zasilaczy kaskadowo (w szereg w celu zwiększenia napięcia wyjściowego) bądź równolegle (w celu zwiększenia obciążalności). Wewnątrz obudowy - najnowocześniejsza technologia SMD montażu. Profesjonalna jakość poparta certyfikatami ISO9001.

Parametry techniczne:

• zasilanie sieciowe 230VAC / 50Hz,
• moc wyjściowa Pmax 300W,
• wymiary 237mm * 111mm * 162 mm,
• masa netto 2,3 kg,
• temperatura pracy -10 ... 40 st.C, wilgotność względna < 80%,
• temperatura składowania -20 ... +80 st. C, wilgotność względna <70%,
• stabilność napięcia w trybie CV: <0,2%+1mV,
• stabilność obciążenia w trybie CV: <0,25% +1mV,
• czas odpowiedzi ('recovery time') w trybie CV: <100us,
• tętnienia i szumy w trybie CV: <30 mV rms,
• współczynnik temperaturowy zmian w trybie CV: <300ppm/st.C,
• stabilność prądu w trybie CC: <0,2%+10mA,
• stabilność obciążenia w trybie CC: <0,25% +10mA,
• tętnienia i szumy w trybie CC: <20mArms,

Regulatory kluczowane / impulsowe o bardzo wysokiej częstotliwości kluczowania (jest to przykład takiej nowoczesnej wysoko efektywnej energetycznie technologii) zapewniają niski poziom zakłóceń i dokładność regulacji odpowiednią do wymagających zastosowań warsztatowych i hobbystycznych oraz do zaawansowanych zastosowań laboratoryjnych, gdzie jest wymagana wysoka dokładność porównywalna z zasilaczami liniowymi (które są jednak sporo większe, cięższe i mają mniejszą sprawność energetyczną która wynika z zasady regulacji szeregowej - za to mają nieco niższe tętnienia napięcia wyjściowego).

Dużą zaletą zasilacza programowalnego jest pamięć nastaw do 4 programów (np: program 3,3V / 0,5A, program 5V / 1A, program 12V / 10A i program 24V / 5A). Siadając do stanowiska serwisowego przykładowo z płytką zasilaną napięciem 3,3V wybieramy jednym naciśnięciem program nr 1 po czym drugim naciśnięciem klawisza ON/OFF podajemy napięcie na zaciski wyjściowe DC zasilacza, następnie po zakończeniu prac z tą płytką szybko wybieramy inny program do innego typowego dla naszych potrzeb zastosowania!

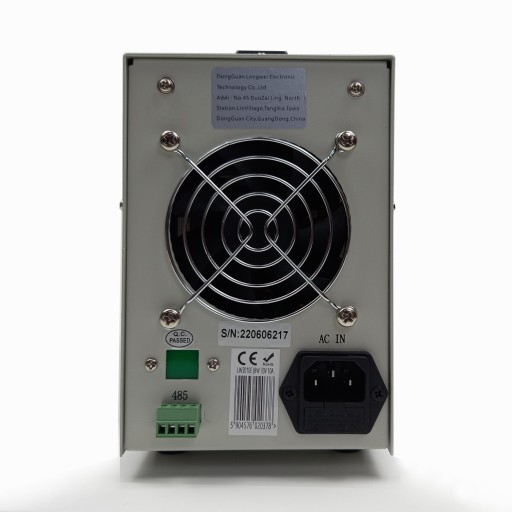

To samo możemy uczynić z poziomu naszego komputera PC z wykorzystaniem niedrogiego konwertera RS485/USB lub poprzez zestaw komend MODBUS z poziomu np. PLC, Arduino itp. (dysponujemy wykazem rejestrów i komend dla zasilacza).

Niedopuszczalna jest praca zasilacza przy zasilaniu 230VAC 50Hz 1-faz. z gniazda sieciowego - bez tzw. bolca uziemiającego. Firmowy kabel zasilający trzeba zawsze podłączać do gniazda z bolcem uziemiającym - jest to warunek zachowania niskich parametrów tętnienia i szumów na wyjściu zasilacza. Na płycie czołowej znajduje się żółty zacisk ozn. GND który jest wewnątrz zasilacza połączony z obudową zasilacza oraz z bolcem w gnieździe zasilającym. Optymalnie jest gdy Państwa stanowisko pracy jest wyłożone matą uziemiającą połączoną również z potencjałem ziemi (PE). Zadaniem takiej maty jest odprowadzanie ładunków elektrostatycznych.

Dla zapewnienia najniższych możliwych tętnień można dodatkowo jeden z zacisków (-) lub (+) połączyć z potencjałem ziemi (GND / PE), jednak wtedy trzeba pamiętać aby sprawdzić czy zasilany układ elektroniczny nie ma wewnątrz jakiegoś połączenia z potencjałem ziemi (PE) lub N. Jeśli planują Państwo używać zasilacza do zasilania np. driverów CNC bądź innych tego typu układów zasilanych np. z sieci 3-faz. NN mogących mieć połączenie z potencjałem PE, N lub nawet z potencjałem tzw. fazy L - proszę się zwrócić do nas z zapytaniem o możliwość współpracy. Zaciski (-) i (+) są połączone z potencjałem GND (PE) poprzez wewnętrzny układ RC.

W zestawie z zasilaczem można ze zniżką dokupić dodatkowe kable w kilku wersjach:

• długość. 2mb tzw. 'banan 4mm' <-> duży krokodyl o rozwarciu szczęk około 23mm (do zasilania akumulatorów samochodowych itp.),
• długość 60cm kabel serwisowy uniwersalny / przejściówka z końcówkami typu USB, 'pazurki, krokodylki,
• długości 100cm kabel serwisowy uniwersalny z wkręcanymi końcówkami typu bananki, próbnik, krokodylki (dowolna konfiguracja z każdej strony kabla.

Czytelny wyświetlacz LED 4 znakowy - cyfrowa synteza, możliwość sterowania z komputera PC lub PLC - zwiększona dokładność nastaw / odczytu wartości chwilowych napięcia / prądu, dodatkowy wyświetlacz nastawy / poboru mocy.

Profesjonalny zasilacz laboratoryjny o dużych możliwościach automatyzacji i świetnym stosunku jakości do ceny. Dla wymagających profesjonalistów. Produkt znany na rynku od lat, wiele pozytywnych opinii o produkcie.

Na wszelkie zapytania techniczne chętnie odpowiadamy. Zapewniamy wsparcie techniczne przy doborze elementów jak i doradztwo podczas montażu / parametryzacji / eksploatacji.

Polecamy!
