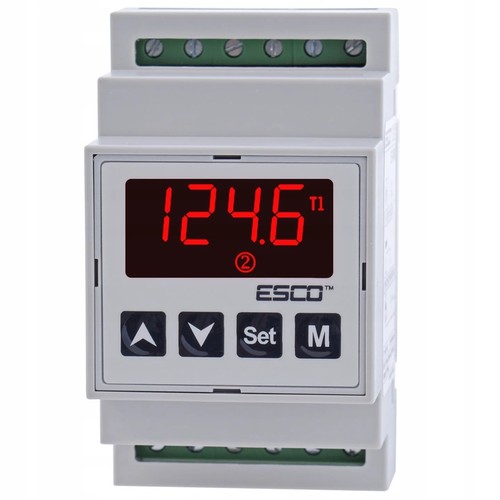

регулятор температуры двойной термостат DC20d

Uniwersalny regulator przeznaczony do regulacji temperatury w systemach ogrzewania:

CZUJNIKI W ZESTAWIE

– grzejniki elektryczne, piece

– kable grzewcze, systemy przeciwoblodzeniowe

– inkubatory, terraria, akwaria

– bojlery, podgrzewacze, itp.

– pompy C.O. i C.W.U.

– kolektory słoneczne

– kominki z płaszczem wodnym

– siłowniki z zaworem 2, 3, 4 drożnym

oraz chłodzenia:

– lodówki, zamrażarki, lady chłodnicze

– wentylatory, schładzalniki

Opis:

2 REGULATORY w jednej obudowie

2 wejścia pomiarowe

2 wyjścia sterujące

Wyświetlanie T1 i T2 na przemian

Funkcje matematyczne (pomiar średni, różnicowy)

Możliwość powiązania REGULATORÓW między sobą (np. WYJ1=załączone, gdy WYJ2=wyłączone)

Wejście cyfrowe do pracy ręcznej lub sygn. awarii

Wbudowany sygnalizator dźwiękowy (brzęczyk)

montaż na szynie DIN TH-35

Uniwersalny regulator przeznaczony do regulacji temperatury w systemach ogrzewania:

– grzejniki elektryczne, piece

– kable grzewcze, systemy przeciwoblodzeniowe

– inkubatory, terraria, akwaria

– bojlery, podgrzewacze, itp.

– pompy C.O. i C.W.U.

– kolektory słoneczne

– kominki z płaszczem wodnym

– siłowniki z zaworem 2, 3, 4 drożnym

oraz chłodzenia:

– lodówki, zamrażarki, lady chłodnicze

– wentylatory, schładzalniki

DC-20 z ang. skrótu „double controller” to de facto dwa REGULATORY temperatury umieszczone w jednej obudowie z możliwoscią dowolnej konfiguracji wejść-wyjść i powiązania obu reguatorów. Urzadzenie ma 2 wejścia oraz 2 wyjścia sterujące, które mogą pracować w trybie GRZANIE lub CHŁODZENIE, a pomiar mierzony jest z czujnika T1 lub T2, albo z obu czujników jednocześnie.

Dzięki funkcjom matematycznym pomiar z dwóch czujników może być wyliczony jako różnica [T2-T1] (stosowany w układach z kolektorem słonecznym) lub średnia [T1+T2]/2.

Regulator może realizować zarówno prosty, pojedynczy lub podwójny układ grzewczy, czy chłodniczy jak i bardziej rozbudowaną aplikację.

Regulator posiada cyfrowy odczyt temperatury oraz funkcję kalibracji wskazań. Wartość z czujnika T1 i T2 jest wyświetlana na przemian co 3 sekundy. Można ustawić, aby regulator wyświetlał tylko jeden odczyt.

Wbudowany sygnalizator dźwiękowy można ustawić, aby sygnalizował załączenie wyjść oraz stany alarmowe.

Wejście cyfrowe może pełnić funkcję wejścia alarmowego lub ręcznego trybu sterowania wyjściami. Może sygnalizować awarię układu po zadziałaniu zewnętrznego presostatu lub ogranicznika temperatury STB podłączonego do wejścia cyfrowego. W przypadku awarii rozłączy cały układ z możliwością podtrzymania stanu awarii, aż do ręcznego skasowania przyciskiem.

Regulator wyposażony jest w Wyjście 1 przekaźnikowe dużej mocy 20A (maksymalne obciążenie rezystancyjne 4500W) oraz Wyjście 2 o maks. obciążeniu 8A. Montaż w tablicy lub obudowie hermetycznej, naściennej.

Dane techniczne:

Wejście:

2 czujniki temperatury NTC 5kOhm przy 25°C

wejście cyfrowe (normalnie otwarte lub zamknięte)

Zakres pomiarowy: -50…+150°C

Dokładność pomiaru: +/-0,5°C

Okres próbkowania: 330 ms

Rozdzielczość wskazań: 0,1°C w całym zakresie

Rozdzielczość nastawy: 0,1°C w całym zakresie

Wyświetlacz: LED, 4 cyfry o wysokości 11mm z ikonami graficznymi

Metoda regulacji: ON-OFF z histerezą

Dokładność regulacji: ustawiana w zakresie 0,1…20,0°C

Wyjścia sterujące:

1 przekaźnikowe 20A 4,5kW, trwałość 100 tys. cykli

1 przekaźnikowe 8A 1,5kW, trwałość 100 tys. cykli

Funkcje dodatkowe:

– funkcje matematyczne (pomiar różnicy, średniej)

– wybór kanału temperatury do odczytu

– dźwiękowa sygnalizacja stanów alarmowych

– możliwość powiązaniu obu wyjść (podania warunków)

Montaż: w otworze o wymiarach: 71 x 29mm

Stopień i klasa ochrony: IP65 / II

Zasilanie: 230VAC

Pobór mocy: max 3 VA

Warunki pracy: -5…60°C; 0…85%RH (bez kondensacji)

Warunki składowania: -40…85°C; 0…85%RH (bez kondensacji)

kod produktu: 16559
