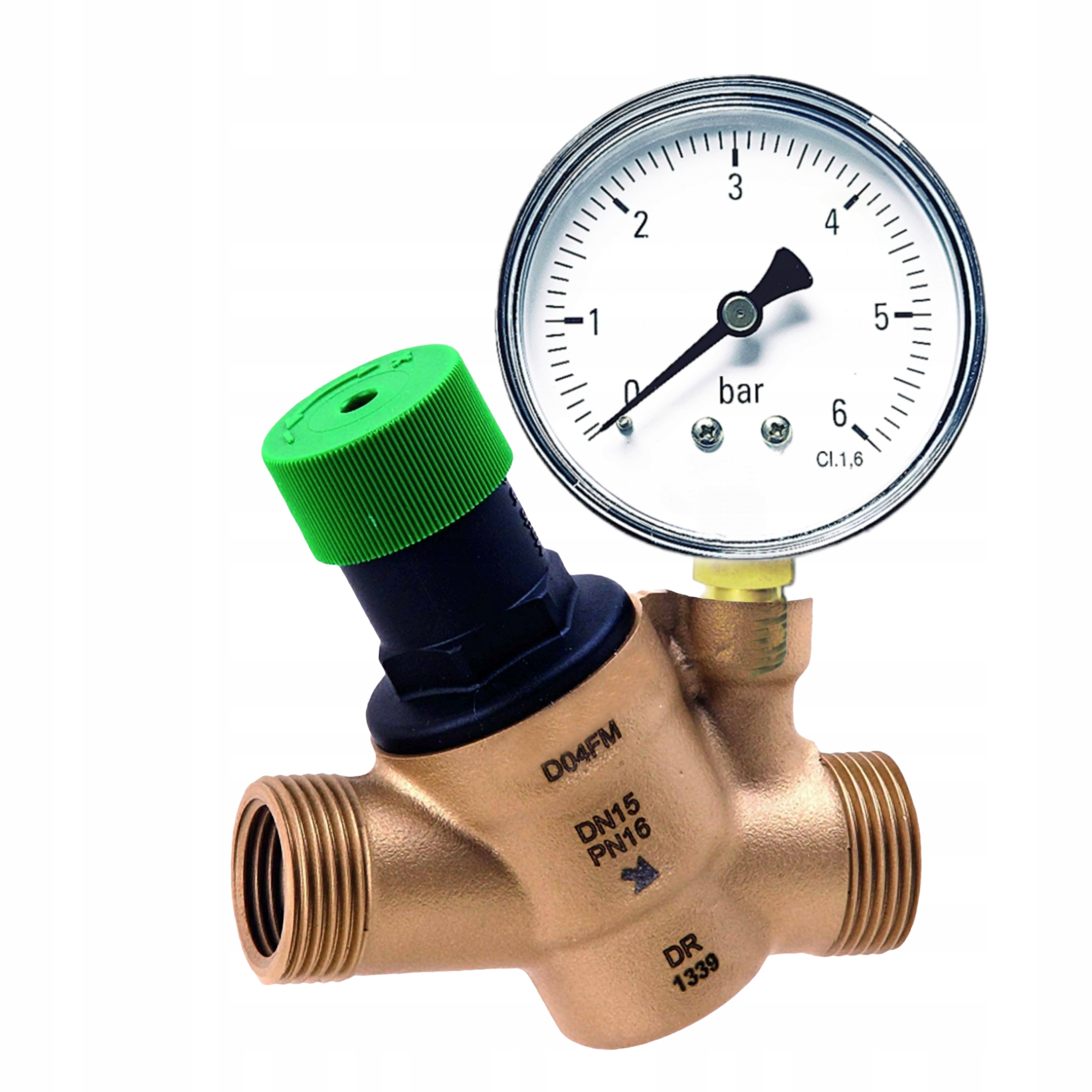

РЕДУКТОР ДАВЛЕНИЯ HONEYWELL 3/4 МАНОМЕТР D04FM

D04FM-3/4A Regulator ciśnienia 1,5 - 6 bar, 3/4"

DANE TECHNICZNE:

Średnica i rodzaj gwintu: 2x GW 3/4" DN20 / 2 x GZ 1"

Ciśnienie robocze: do 16 bar

Temperatura wody: do 30°C

Zakres regulacji ciśnienia: 1,5-6 bar

Ustawienie fabryczne: 3 bar

KVS: 2,6 m3

Skala manometru: 0-6 bar

Materiał:

• Korpus: mosiądz
• Siatka filtra: stal nierdzewna
• Sprężyna: stal nierdzewna
• Korpus wkładki: pojemnik wykonany z przeźroczystego poliamidu PA12

Regulatory ciśnienia Braukmann Honeywell D04FM chronią domowe instalacje wodne przed zbyt wysokim ciśnieniem wejściowym, zgodnie z normą PN-EN 806-2. Zawory te mogą być również stosowane w instalacjach przemysłowych lub komercyjnych w zakresie ich wymagań technicznych. Dzięki zastosowaniu regulatora ciśnienia zapobiega się uszkodzeniom wynikających z nadmiernego ciśnienia, a jednocześnie przyczynia się do zmniejszenia zużycia wody.

Zalety:

✅Stabilizacja ciśnienia wylotowego - zmienne ciśnienie wlotowe nie wpływa na ciśnienie wylotowe

✅ Wymienialny wkład zaworu wykonany z wysokiej jakości materiałów syntetycznych

✅Wybór ciśnienia wyjściowego pokrętłem regulacyjnym

✅ Sprężyna regulacyjna zamontowana bez kontaktu z wodą

✅ Korpus z gwintami zewnętrznymi i wewnętrznymi 3/8" - 3/4"

✅ Spełnia wymagania normy BSEN 1567

✅Wszystkie materiały posiadają dopuszczenia na wodę pitną

Budowa:

1. Osłona sprężyny - Wysokiej jakości materiał syntetyczny
2. Pokrętło regulacyjne - Wysokiej jakości materiał syntetyczny
3. Korpus z gniazdem pod manometr - Mosiądz odporny na odcynkowanie

Pozostałe elementy:

• Sprężyna regulacyjna - Stal sprężynowa
• Wkład zaworu z membraną wraz z gniazdem - Wysokiej jakości materiał syntetyczny, membrana EPDM
• Wkład zaworu z membraną wraz z gniazdem - Wysokiej jakości materiał syntetyczny
• Uszczelnienie - EPDM

Zasada działania:

Regulator ciśnienia działa na zasadzie równowagi sił. Siła działająca na membranę jest przeciwstawna do siły nacisku sprężyny regulacyjnej. Jeśli z powodu poboru wody ciśnienie wylotowe maleje, co powoduje również mniejszy nacisk na membranę, wówczas większa siła nacisku sprężyny powoduje otwarcie zaworu. Skutkiem tego ciśnienie wyjściowe zwiększa się, aż do momentu, gdy siły działające na membranę znów się zrównoważą.

Ciśnienie wlotowe nie ma wpływu, ani na otwieranie, ani na zamykanie zaworu. Z tego też powodu wahania ciśnienia wejściowego nie mają wpływu na ciśnienie wyjściowe, co zapewnia zrównoważenie przepływu w wyniku zmiennego ciśnienia wejściowego.

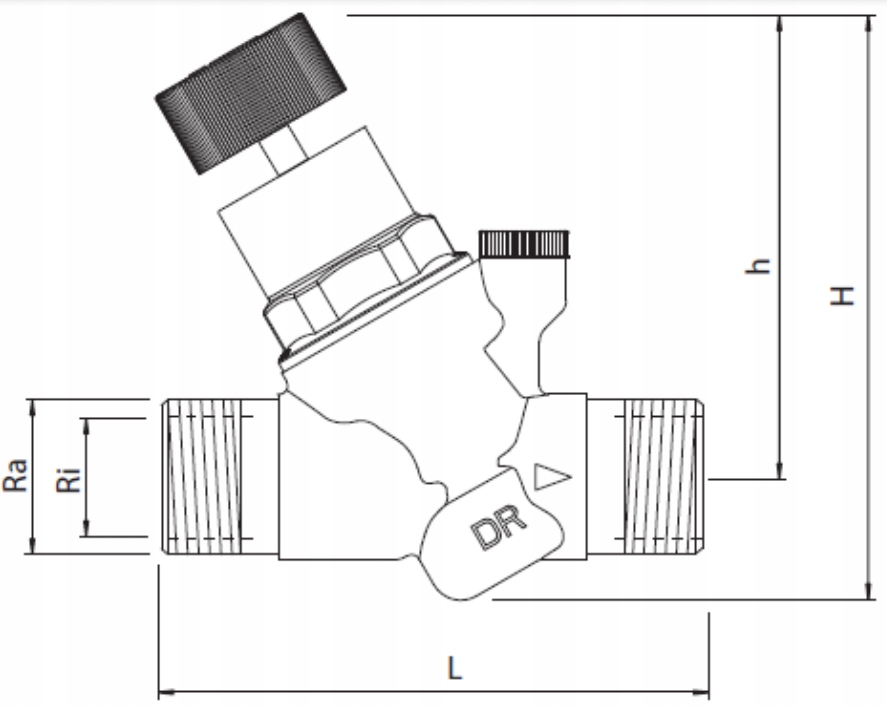

Wymiary:

L - 88 mm

H - 106 mm

h - 82,7 mm
