Ładowarka akumulatorów 5S 18W Li-ion (21V) lub LiFePO4 (18V) USB-C / 0105

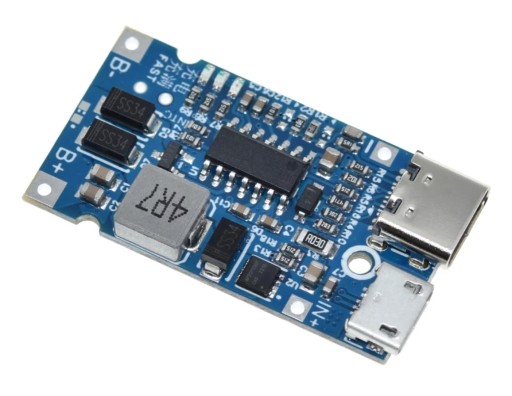

Moduł ładowarki 5S ogniw Li-Ion

Nadaje się do 2S, 3S, 4S, 5S Li-ion lub LiFePO4 - po odpowiedniej zmianie rezystorów R1:R2

Fabrycznie 5S Li-Ion 21V na wyjściu

Cechy:

• przeznaczony do ładowania ogniw: Li-Ion / Li-Pol / LiFePO4
• moduł wspiera łądowanie QuickCharge / FastCharge
• ładowanie podzielone na 3 fazy: pre-charge, constant current, constant voltage
• moc maksymalna: 18W
• napięcie wejściowe: 4,5-15V (nie ma znaczenia czy jest wyższe czy niższe od wyjścia)
• napięcie ładowania: max. 21V 5S
• 3 LED informujące o statusie ładowania, w pełni naładowanym ogniwie, trybie szybkiego ładowania
• zabezpieczenie przed zwarciem ogniw
• możliwość podłączenia NTC 10k
• temperatura pracy: -20℃ do 85℃
• wymiar PCB: 36x20mm
• wymiary modułu: 37x20x4,5mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

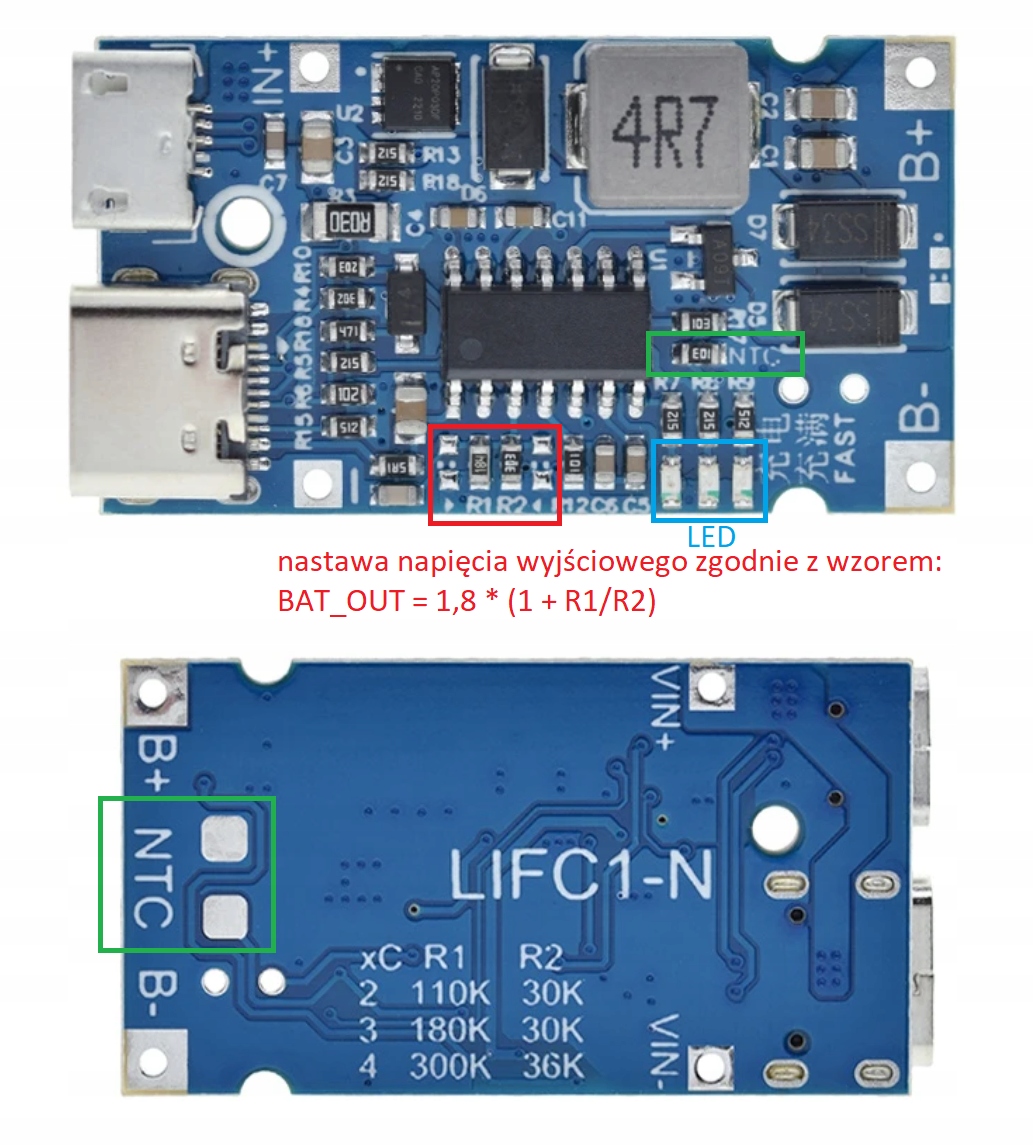

Nastawa napięcia wyjściowego R1:R2

Rezystorami R1 i R2 0603 nastawiamy odpowiednie napięcie na wyjściu w celu dostosowanie pracy z innymi ogniwami.

LI-ION:

• OUT (V) / R1 (kOHm) : R2 (kOHm)
• 2S 8,4V / 110k : 30k
• 3S 12,6V / 180k : 30k
• 4S 16,8V / 300k : 36k
• 5S 21,0V / 160k : 15k (fabrycznie)

LiFePO4:

• OUT (V) / R1 (kOHm) : R2 (kOHm)
• 2S 7,3V / 110k : 36k
• 3S 10,95V / 51k : 10k
• 4S 14,6V / 100k : 14k
• 5S 18,25V / 110k : 12k

Gdy napięcie wyjściowe nie jest prawidłowe można je doregulować dodatkową rezystancją kompensacyjną na lewo R1 (aby obniżyć napięcie) oraz na prawo R2 (aby podwyższyć napięcie) - rezystancję dodawać eksperymentalnie np. 2M.

NTC: a miejscu oznaczonym NTC jest rezystor który w razie potrzeby można zastąpić termistorem 10k lutowanym od spodu (należy zdjąć rezystor)

LEDy informują o statusie modułu:

• praca / ładowanie
• brak podłączonego ogniwa
• ogniwa w pełni naładowane
• zwarcie ogniw
• wykryte szybkie ładowanie

Opis podłączenia:

B+: podłączyć do bieguna dodatniego pakietu

B-: podłączyć do bieguna ujemnego pakietu

IN +/-: wejście (zamiennie do portów USB-C / microUSB)

NTC: opcja do podłączenia termistora NTC

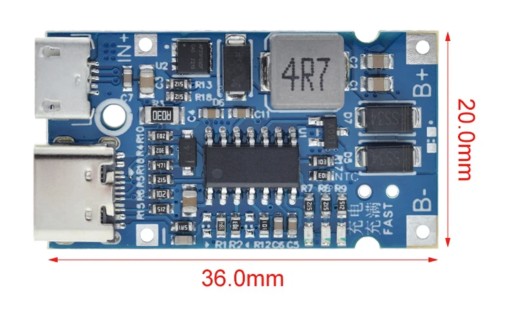

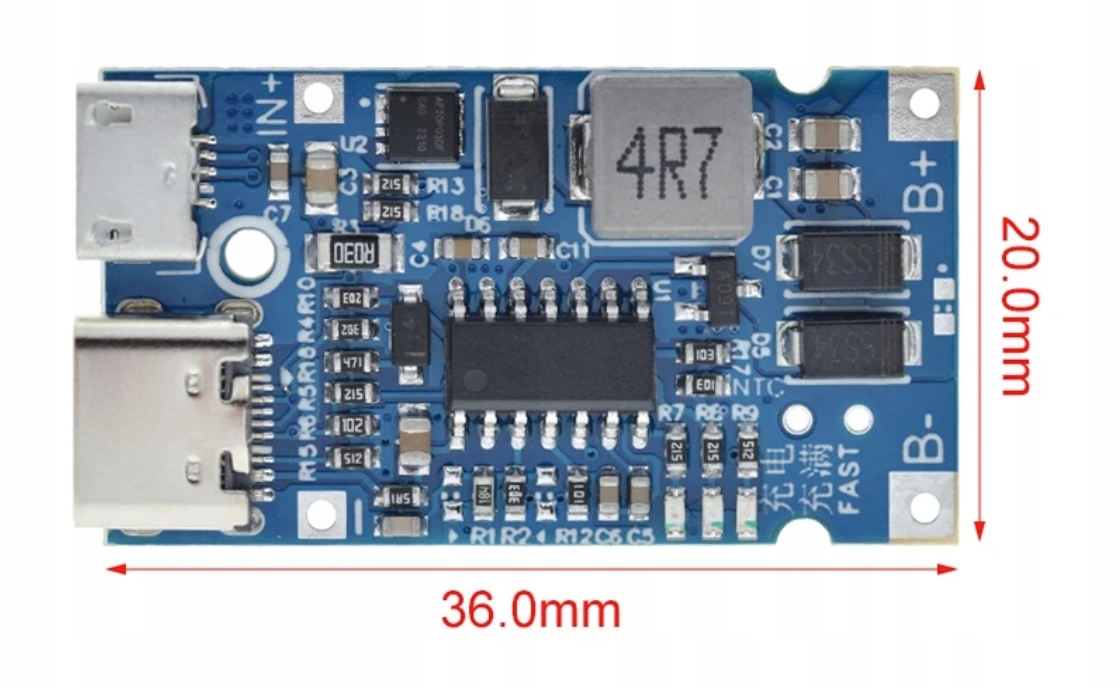

Wymiary PCB:
