КОВрик ESD 60x30см, 2 мм, ЗАЖИМ ДЛЯ КАБЕЛЯ MA1

NWA0000169

ANTYSTATYCZNA MATA ESD 600x300x2mm

ORAZ OPASKA ESD, PRZEWÓD I GNIAZDO UZIEMIAJĄCE

Elastyczna mata przeznaczona jest dla serwisów elektroniki i serwisów komputerowych.

Mata ESD to gumowa powierzchnia robocza odprowadzająca ładunki elektrostatyczne od położonych na niej przedmiotów przewodzących.

Chroni blat stołu i zabezpiecza wrażliwe elementy przed uszkodzeniem przez ładunki elektrostatyczne.

Gładka powierzchnia o grubości 2mm jest łatwa do utrzymania w czystości.

Mata wykonana z dwóch warstw materiału. Wierzchnia warstwa rozpraszająca jest odporna na działanie wysokiej temperatury lutowia oraz ścieranie, łatwa do utrzymania w czystości.

Spodnia warstwa czarna kauczukowa antypoślizgowa - przewodząca.

W celu samodzielnego zamocowania klipsa w macie należy 4 listki wygiąć do dołu pod kątem 90° do klipsa, przebić je przez matę i zagiąć od dołu do środka. Więcej informacji o montażu klipsów znajdziesz na naszym kanale YouTube.

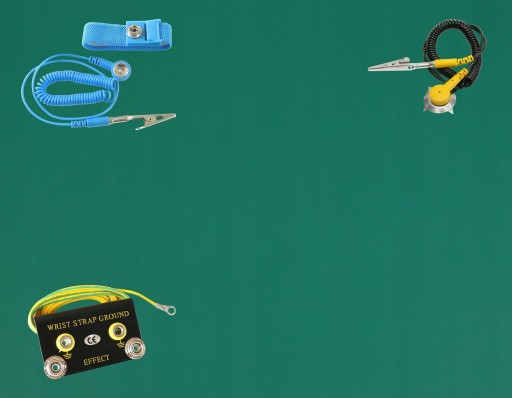

Oprócz maty ESD w zestawu wchodzą:

• przewód uziemiający - zakończony z jednej strony wtykiem bananowym z krokodylkiem a z drugiej klipsem mocującym do mat ESD.
• opaska ESD - zapewniająca ochronę urządzeniom i podzespołom elektronicznym przed wyładowaniami elektrostatycznymi mogącymi pojawić się na skutek ich kontaktu z użytkownikiem. Ładunek elektrostatyczny może zgromadzić się na powierzchni ciała bądź ubioru użytkownika np. poprzez kontakt ze sztuczną odzieżą bądź sztucznymi materiałami w tym również poprzez chodzenie po dywanie. Może dojść wtedy do wyładowania elektrostatycznego o wysokim nominale napięcia (do kilku tysięcy voltów). Użytkownik nie odczuwa tego ponieważ natężenie prądu w takim przypadku jest znikome. Jednak dla elektroniki a w szczególności mikroprocesorów i układów scalonych może być to ładunek zabójczy. Zatem opaskę należy zakładać podczas kontaktu czy lutowania wszelkich wrażliwych podzespołów elektronicznych. Opaska od strony wewnętrznej posiada metalową powierzchnię stykającą się z powierzchnią ręki użytkownika. Wszelkie ładunki odprowadzane są do uziomu przewodem z wtykiem bananowym z krokodylkiem.
• gniazdo uziemiające - z podwójnym wejściem typu banan które pełni rolę zarówno przedłużacza do zabezpieczeń ESD jak i łącznika dla opasek i mat ESD.

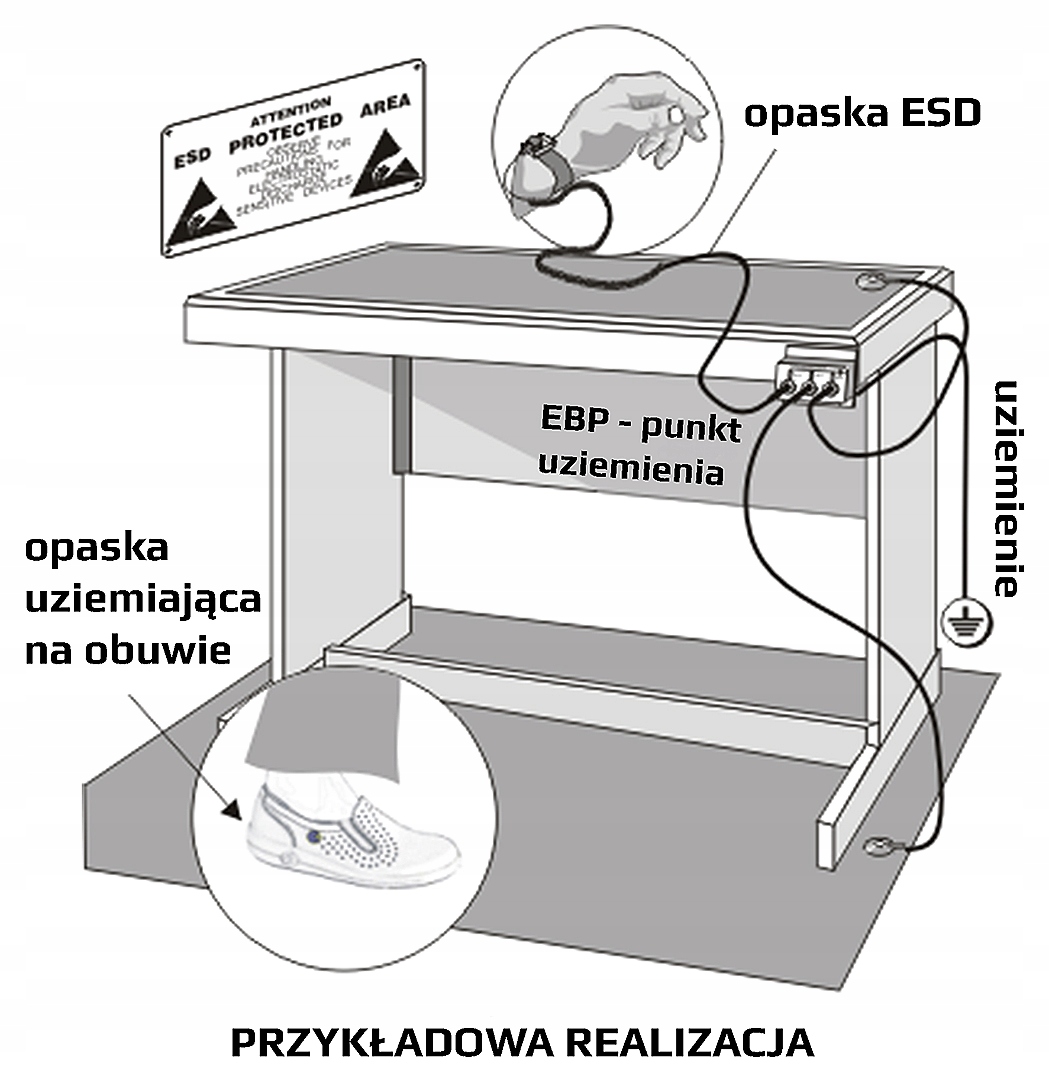

Widoczna na poniższym zdjęciu opaska uziemiająca na obuwie nie wchodzi w skład zestawu i znajduje się na naszych pozostałych aukcjach.

Parametry techniczne maty ESD:

• długość: 60cm
• szerokość: 30cm
• grubość: 2mm
• rezystancja powierzchniowa - strona zielona: 100-1000MOhm
• rezystancja powierzchniowa - strona czarna: 1-100kOhm
• powierzchnia: matowa
• kolor: wierzch zielony, spód czarny
• cechy: odporna na oleje, płyny o odczynie kwaśnym i alkalicznym

Parametry techniczne przewodu uziemiającego:

• rezystancja: 1M?
• długość całkowita przed rozciągnięciem: 60cm
• długość całkowita po rozciągnięciu: 150cm

Parametry techniczne opaski ESD:

• przewód spiralny o całkowitej długości 1,8m.
• rezystancja 1M? plus minus 5% (wbudowana)
• czas rozpraszania ładunków elektrostatycznych 0,1sek

Parametry techniczne gniazda uziemiającego:

Do wejść bananowych gniazda do których podłączony jest przewód ochronny o długości 1,6m należy podłączyć opaskę i przewód uziemiający odprowadzający ładunku z maty ESD. Rozgałęźnik posiada otwory w obudowie umożliwiające powieszenie go pod półką nad stanowiskiem serwisowym lub przykręcenie do blatu/stołu.
