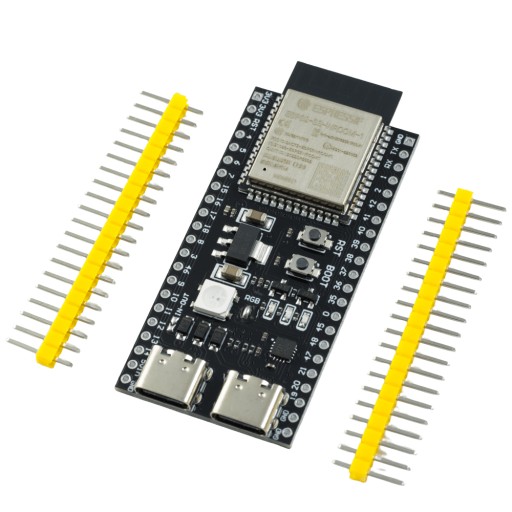

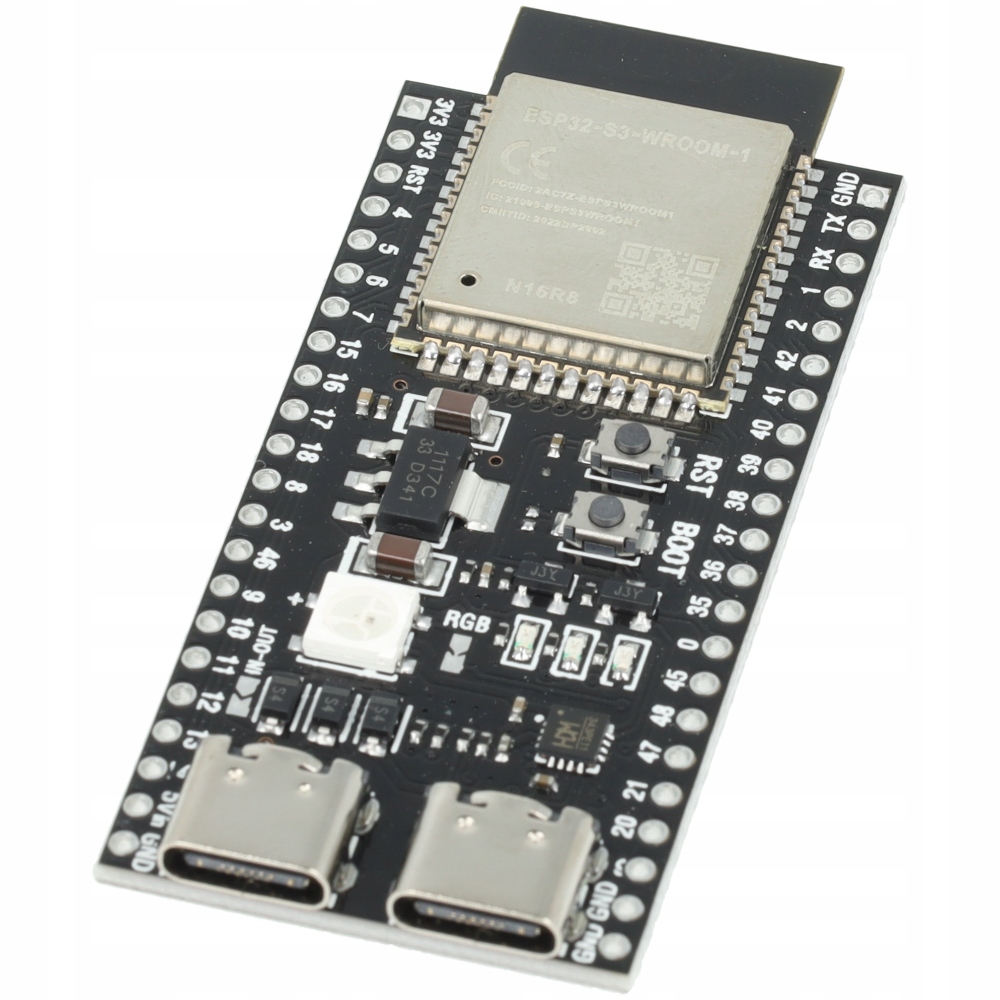

⭐️ Płytka ESP32 ESP32-S3-DevKit WiFi + BLE 5.0

ESP32-S3-DevKit to kompaktowa i zaawansowana płytka deweloperska wyposażona w moduł ESP32-S3-WROOM-1 firmy Espressif. Dzięki wbudowanemu WiFi oraz Bluetooth Low Energy 5.0 idealnie sprawdzi się w projektach IoT, inteligentnego domu oraz aplikacjach chmurowych. Płytka oferuje wysoką wydajność, dużą liczbę interfejsów oraz prostą integrację z popularnymi środowiskami programistycznymi, takimi jak Arduino IDE.

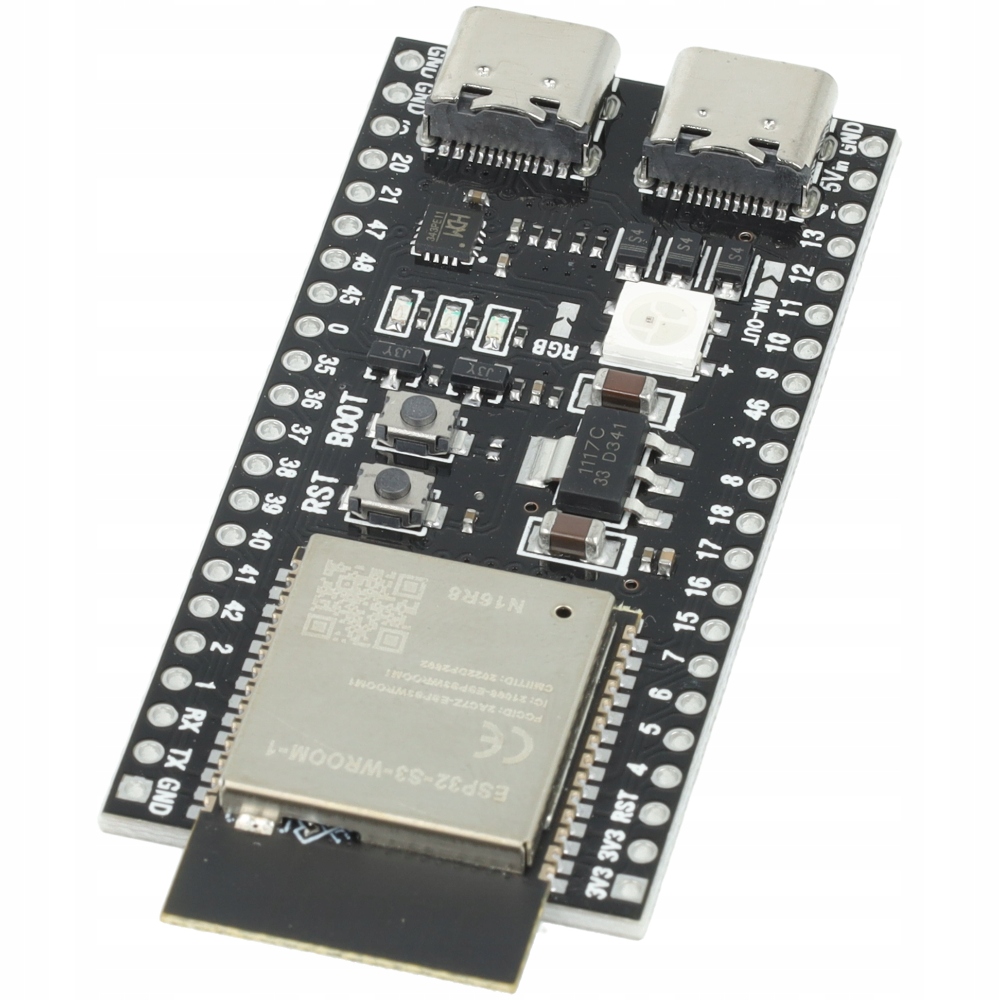

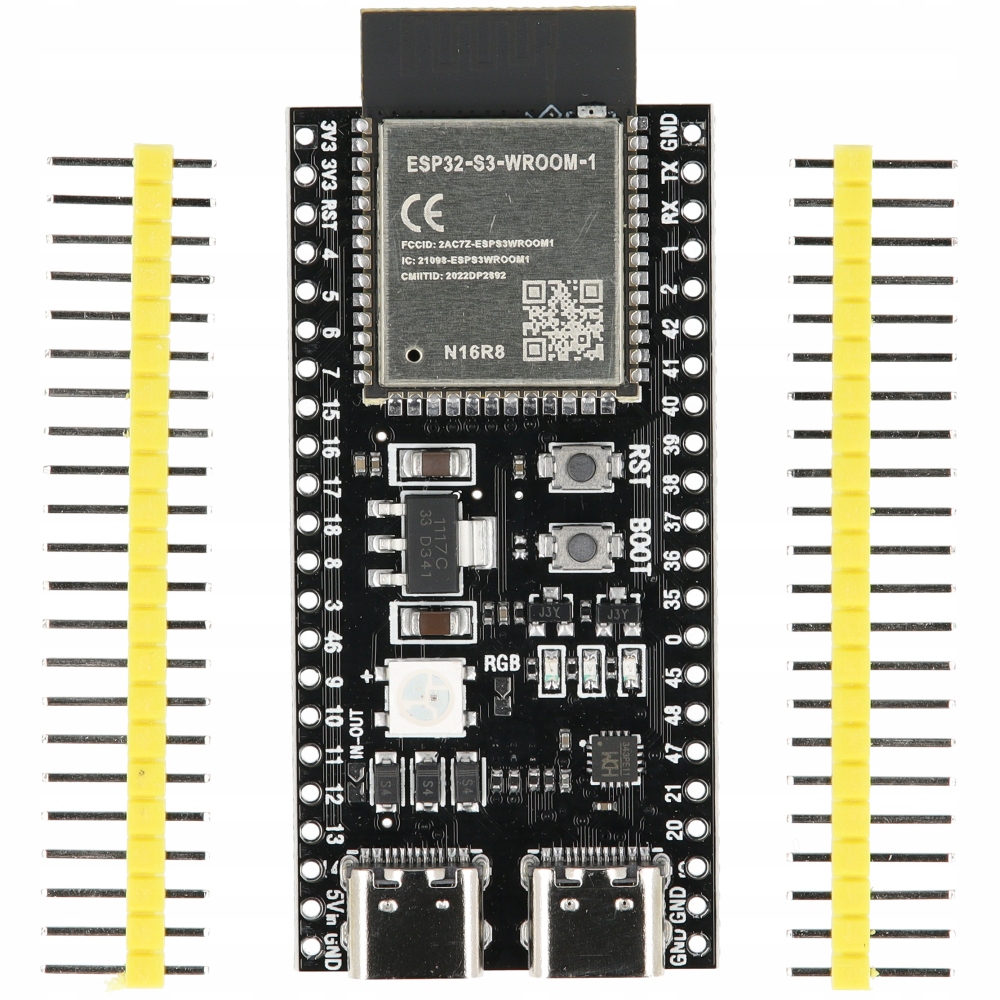

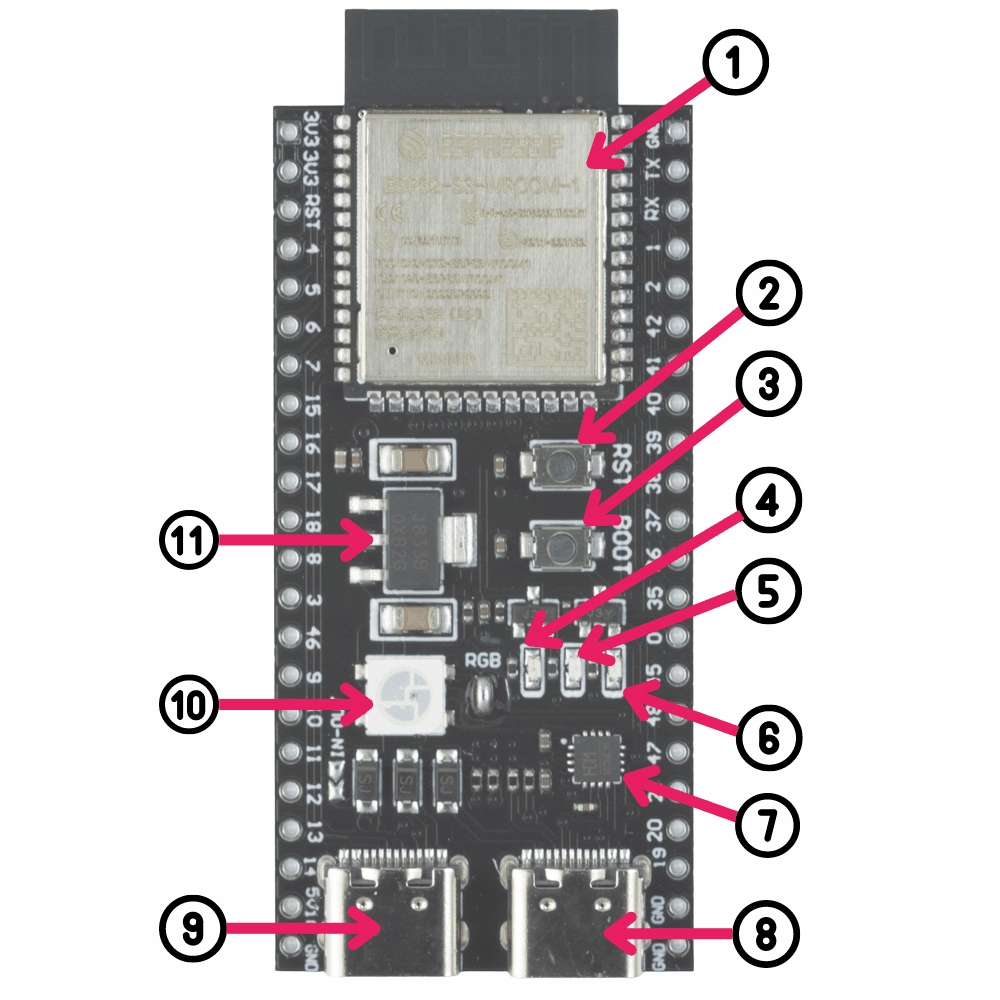

⭐️ WYPOSAŻENIE PŁYTKI

1️⃣ Moduł ESP32-S3-WROOM-1

2️⃣ Przycisk RST

3️⃣ Przycisk BOOT

4️⃣ Dioda zasilania

5️⃣ Dioda komunikacji UART TX

6️⃣ Dioda komunikacji UART RX

7️⃣ Konwerter USB-UART CH343P

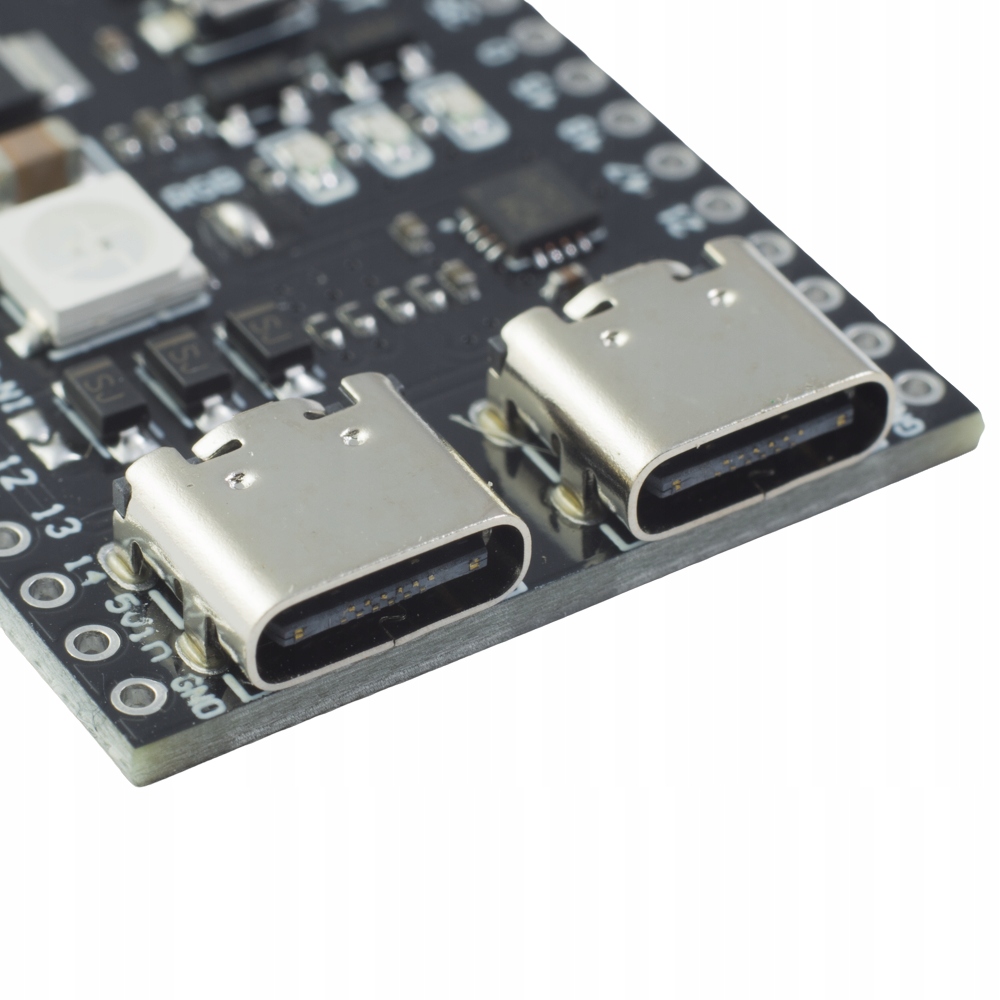

8️⃣ Złącze USB-C konwertera USB-UART do komunikacji z PC

9️⃣ Złącze USB-C układu ESP32-S3 USB OTG

1️⃣0️⃣ Dioda RGB WS2812B

1️⃣1️⃣ Stabilizator LDO 3,3V

⭐️ Wydajny układ ESP32-S3

Moduł ESP32-S3-WROOM-1 bazuje na potężnym procesorze Xtensa dual-core 32-bit LX7, który pracuje z częstotliwością do 240 MHz. Układ zapewnia wysoką moc obliczeniową przy jednoczesnym zachowaniu niskiego zużycia energii, co czyni go idealnym rozwiązaniem do zastosowań IoT. Pamięć Flash 16 MB oraz PSRAM 8 MB pozwalają na uruchamianie skomplikowanych aplikacji wymagających dużej ilości zasobów.

⭐️ Łączność: WiFi i Bluetooth 5.0

ESP32-S3-DevKit oferuje nowoczesne moduły komunikacyjne, które gwarantują stabilną i bezpieczną łączność:

• WiFi 2,4 GHz (802.11 b/g/n) – obsługuje tryby AP (Access Point), STA (Standalone) oraz AP+STA, co pozwala na elastyczną konfigurację połączenia.
• Bluetooth Low Energy 5.0 – umożliwia energooszczędną komunikację z innymi urządzeniami Bluetooth.

Obsługiwane technologie zabezpieczeń, takie jak WPA/WPA2, TKIP, WEP i CCMP, zapewniają ochronę przed nieautoryzowanym dostępem do sieci.

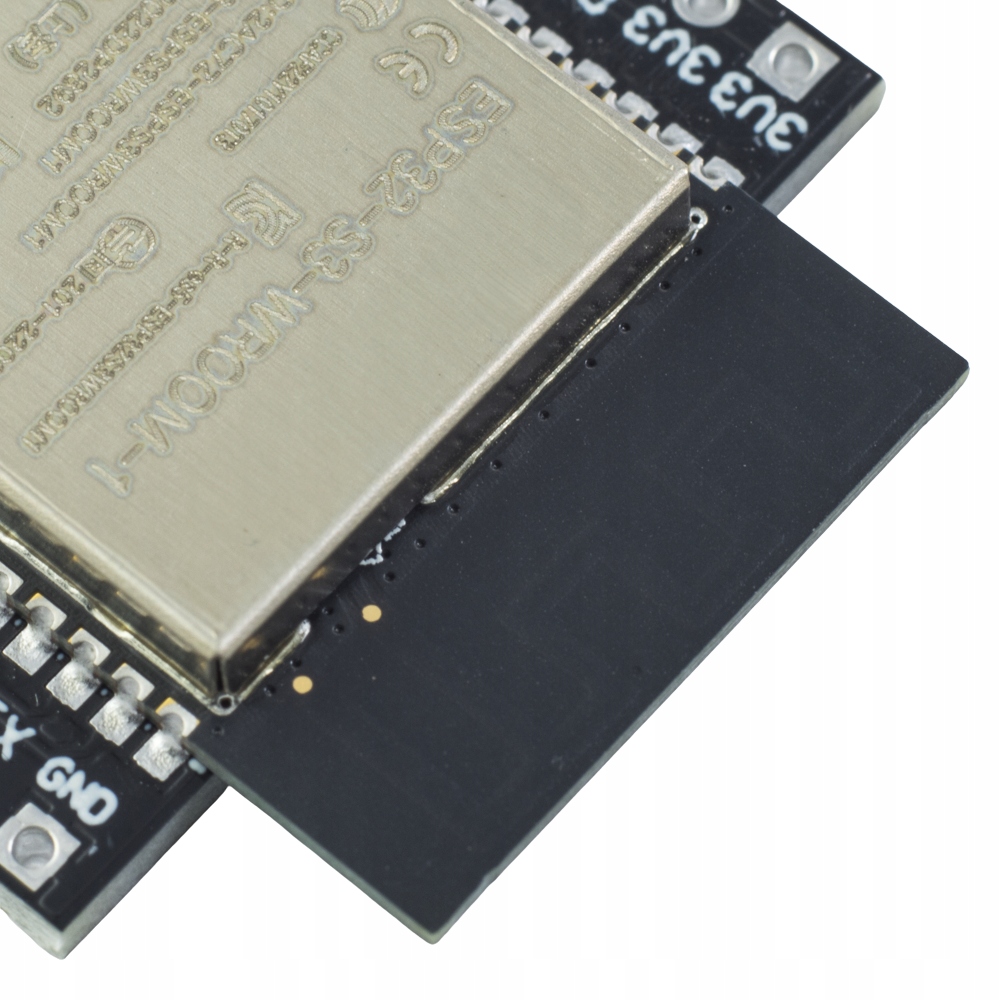

☝️ Płytka posiada wbudowaną antenę PCB, która zapewnia stabilne połączenie bez potrzeby stosowania zewnętrznych anten.

⭐️ Bogaty zestaw interfejsów

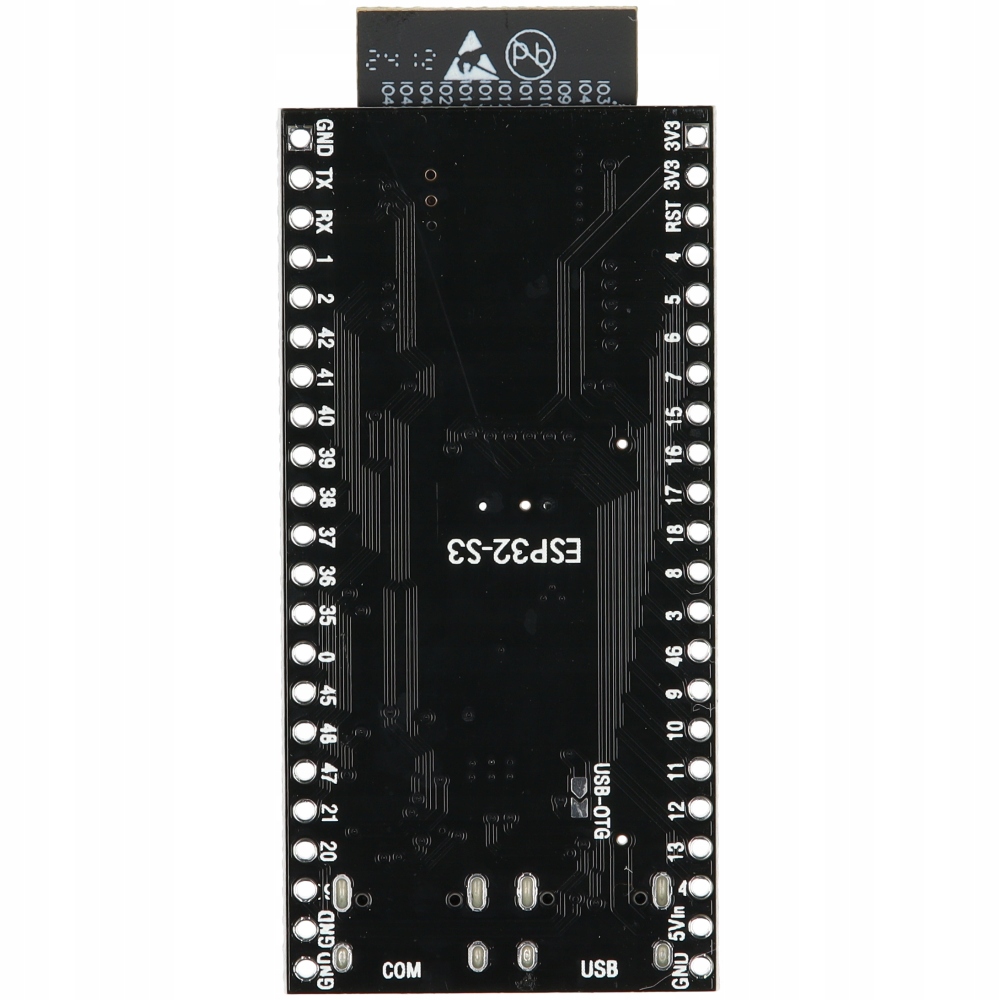

Płytka ESP32-S3-DevKit oferuje szeroki zakres interfejsów do komunikacji i sterowania zewnętrznymi urządzeniami. Łączna liczba pinów płytki to 38.

• GPIO – 34 wyprowadzenia do podłączenia różnych peryferiów,
• UART / SPI / I2C / SDIO – do komunikacji z innymi układami,
• PWM / ADC / DAC / Motor PWM – do sterowania silnikami i czujnikami analogowymi,
• I2S / IR / TWAI (kompatybilne z CAN 2.0) – obsługa dodatkowych protokołów,
• Obsługa kart SD/microSD – poprzez adapter ze złączem (do 4GB).

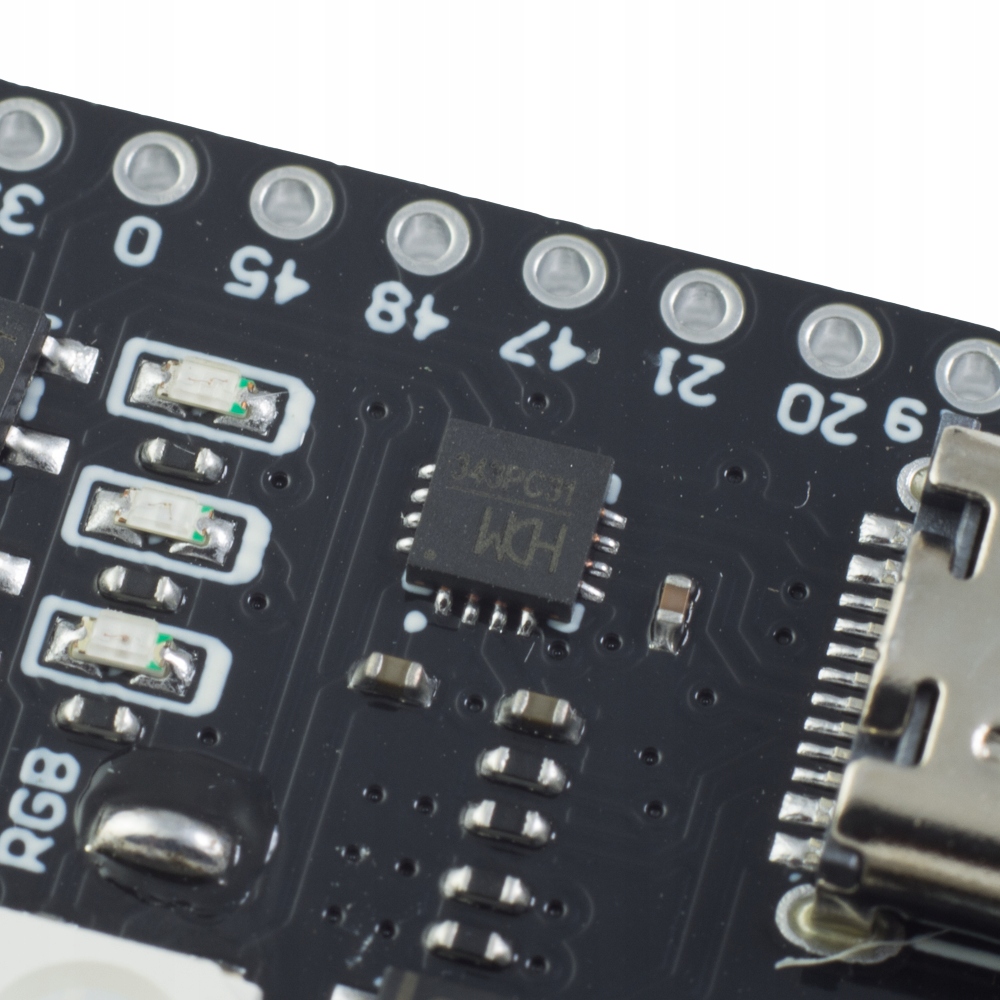

⭐️ Wbudowany programator CH343P

Dzięki wbudowanemu programatorowi USB-UART CH343P, programowanie i debugowanie płytki ESP32-S3-DevKit jest szybkie i wygodne. Wystarczy podłączyć moduł do komputera za pomocą przewodu USB-C i skorzystać z popularnych środowisk programistycznych, takich jak Arduino IDE. Dodatkowo na płytce znajdują się przyciski RESET (EN) i BOOT (IO0), które ułatwiają przejście w tryb programowania.

⭐️ Dodatkowe funkcje

Płytka ESP32-S3-DevKit posiada również:

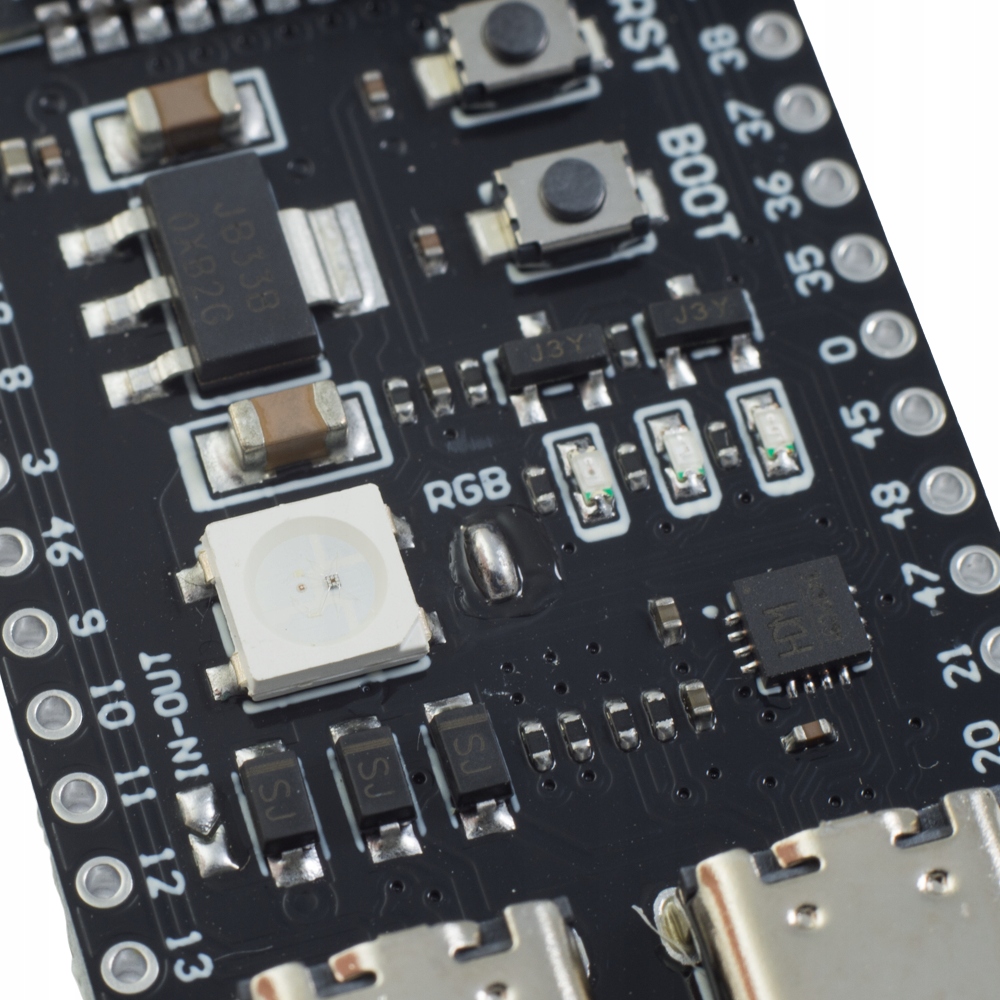

• Diodę RGB WS2812B, którą można programować według własnych potrzeb,
• Diodę zasilania oraz diody UART TX i RX, informujące o stanie modułu,

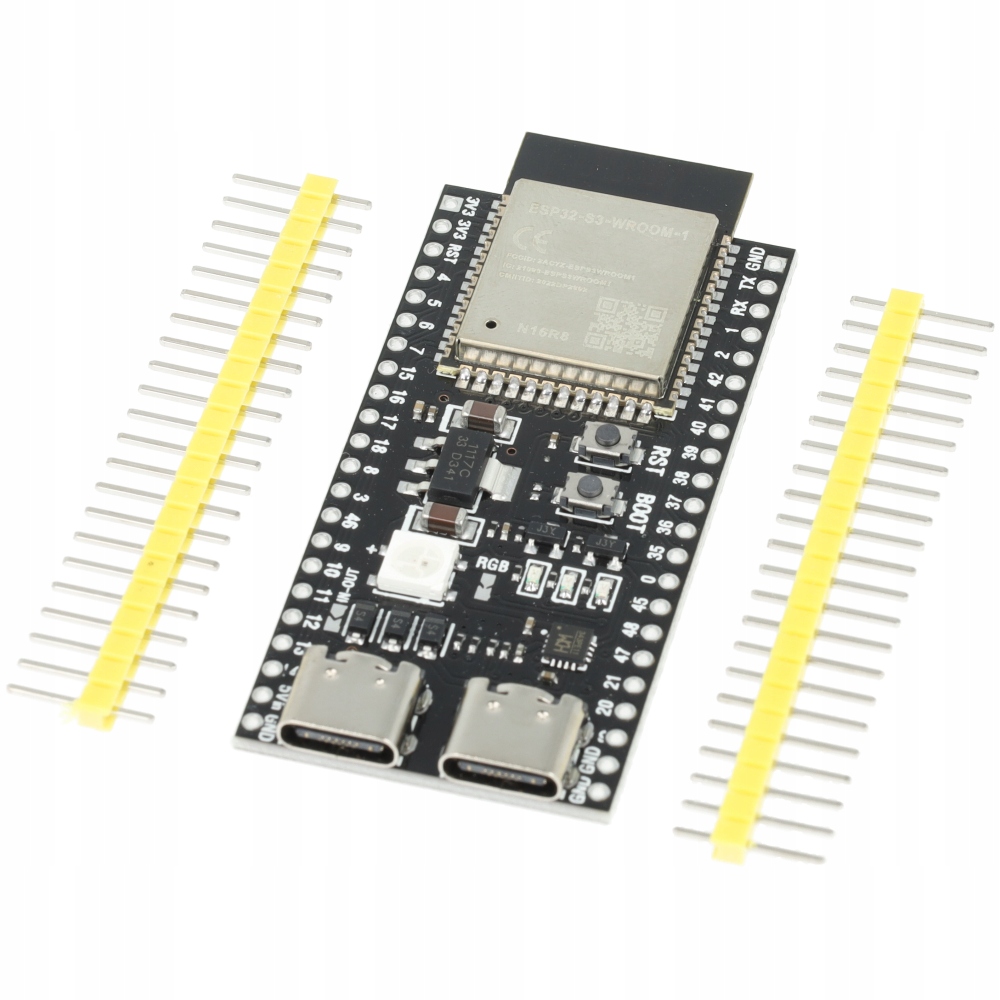

• Złącza goldpin do samodzielnego wlutowania, umożliwiające elastyczną konfigurację.

⭐️ SPECYFIKACJA PŁYTKI ESP32-S3-DEVKIT

• Moduł ESP32-S3-WROOM-1-N16R8
• Układ ESP32-S3
• Częstotliwość zegara: do 240 MHz
• 16 MB FLASH SPI
• 512 kB RAM
• 8 MB PSRAM
• 348 kB ROM
• Moduł WiFi w standardzie 802.11 b/g/n 2,4 GHz
• Tryby WiFi: AP (Access Point), STA (Standalone), AP+STA
• Obsługuje technologie i zabezpieczenia: TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
• Bluetooth Low Energy 5.0
• Interfejsy UART / SPI / SDIO / I2C / PWM / ADC / DAC / PWM / Motor PWM / I2S / IR / GPIO / TWAI (kompatybilne z CAN 2.0)
• Zdalna aktualizacja firmware (FOTA)
• Obsługa kart SD / microSD przez adapter ze złączem (do 4GB)
• Stabilizator napięcia
• Wbudowany programator CH343P
• Przycisk RESET
• Przycisk BOOT
• Dioda RGB WS28B12
• Dioda zasilania
• Diody UART TX i RX
• Złącze USB-C do komunikacji USB-UART
• Złącze USB-C OTG układu ESP32-S3
• Napięcie zasilania: 5 V
• Raster goldpinów: 2,54 mm
• Wymiary modułu: 57 x 28 x 4,5 mm
• Złącza goldpin do wlutowania w zestawie
