Фотоэлектрическая установка для нагрева воды в бойлере 3000Вт Тепловой насос для горячей воды 3кВт

Zestaw składa się z 8 paneli monokrystalicznych FullBlack o mocy 405W każdy, przetwornicy ECO Solar Boost PRO MPPT-3000 3,5kW oraz kompletnego okablowania o długości 25 metrów.

Jest to gotowy system do podłączenia pod grzałkę w bojlerze o mocy do 3kW.

System jest prosty, wymaga jedynie podłączenia 8 sztuk typowych paneli fotowoltaicznych w układzie szeregowym do przetwornicy oraz odbiornika energii do gniazda 230V np. bojlera elektrycznego, ogrzewanie podłogowe.

Przetwornica ECO Solar Boost MPPT-3000 3.5kW PRO wyposażona jest w wyświetlacz LCD, który na bieżąco informuje użytkownika o parametrach instalacji PV, takich jak:

• napięcie systemu paneli PV
• prąd generowany przez panele PV
• moc oddawana na wyjściu
• całkowita energia wyprodukowana w dniu bieżącym
• całkowita energia wyprodukowana w dniu poprzednim
• całkowita wyprodukowana energia (mierzona od pierwszego włączenia)

Dodatkowo na wyświetlaczu prezentowane są w formie komunikatów bieżące zdarzenia oraz wykryte nieprawidłowości.

W skład zestawu wchodzi:

✔️ 8 monokrystalicznych paneli 405W JA SOLAR Full Black Mono Half-Cut

✔️ Przetwornica Solarna ECO Solar Boost PRO MPPT-3000 3,5kW

✔️ komplet przewodów 25 metrów ze złączami

✔️ instrukcję instalacji

❌ BOJLER NIE WCHODZI W SKŁAD ZESTAWU ❌

✔️ Panel Solarny Ja Solar 405W FULL BLACK MONO HALFCUT 11,10A 31,21V 172,2cm×113,4cm×3cm

Dane techniczne panelu fotowoltaicznego:

• Maksymalna moc (Pmax): 405 Wp
• Napięcie mocy maksymalnej (Vmp): 31,21 V
• Natężenie mocy maksymalnej (Imp): 12,98 A
• Napięcie obwodu otwartego (Voc): 37,23 V
• Prąd zwarcia (Isc): 13,87 A
• Sprawność modułu: 20,7%
• Tolerancja mocy: 0~+5W
• Maksymalny prąd nominalny bezpiecznika: 25 A
• Liczba ogniw: 108 (6x18)
• Klasa I TIER 1
• Wymiary panelu: 172,2cm×113,4cm×3cm
• Długość przewodu 120cm
• Waga: 21,5 kg
• Materiał ramy: anodowany stop aluminium
• Temperatura pracy: -40*C - +85*C
• Szyba: szkło hartowane antyrefleksyjne 3.2 mm
• Skrzynka przyłączeniowa: IP68, 3 diody
• Certyfikowane klasa UL Typu 1
• Złącze MC4 x2 4mm2
• Marka: Ja Solar

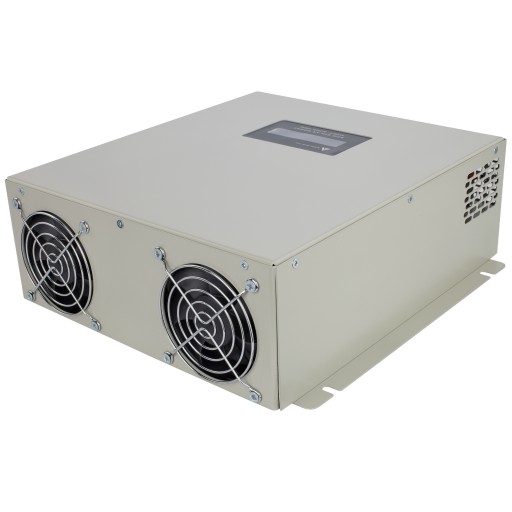

✔️ Przetwornica solarna ECO Solar Boost PRO MPPT-3000 3,5kW

Przetwornica ECO Solar Boost pozwala na bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania urządzeń grzewczych, takich jak bojlery elektryczne, grzejniki, maty grzewcze, grzałki elektryczne itp. Przetwornica została zaprojektowana i wyprodukowana w Polsce z najwyższej jakości materiałów. Produkt został wyposażony w algorytm MPPT maksymalizujący ilość energii pobieranej z paneli PV oraz powodujący automatyczne dopasowanie do mocy grzałki.

Wyświetlacz LCD

Przetwornica ECO Solar Boost PRO wyposażona jest w wyświetlacz LCD, który na bieżąco informuje użytkownika o parametrach instalacji PV, takich jak:

• napięcie systemu paneli PV
• prąd generowany przez panele PV
• moc oddawana na wyjściu
• całkowita energia wyprodukowana w dniu bieżącym
• całkowita energia wyprodukowana w dniu poprzednim
• całkowita wyprodukowana energia (mierzona od pierwszego włączenia)

Dodatkowo na wyświetlaczu prezentowane są w formie komunikatów tekstowych bieżące zdarzenia oraz wykryte nieprawidłowości.

Charakterystyka:

• Napięcie wejściowe: 120 do 350 (VDC)
• Napięcie wyjściowe: 120 do 350 (VAC)
• Maksymalna moc: 3500 W
• Przebieg napięcia: sinus modyfikowany (wysoka stabilność pracy)
• Funkcja MPPT
• Połączenie paneli PV: szeregowe lub szeregowo równoległe
• Zabezpieczenia: przeciążeniowe, zwarciowe, termiczne, nadnapięciowe
• Solidna obudowa wykonana ze stali i aluminium
• Wyświetlacz LCD

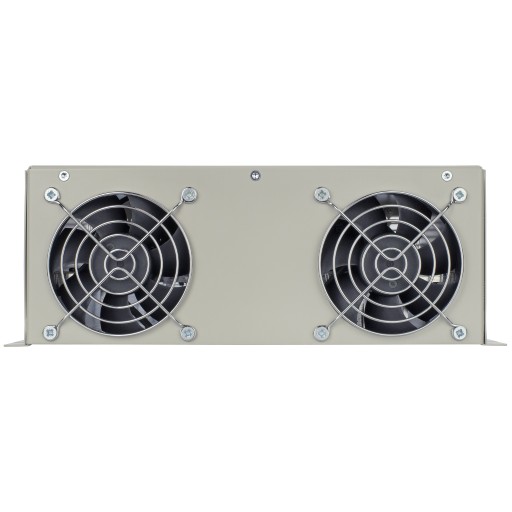

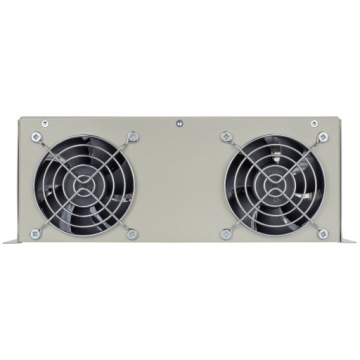

• Chłodzenie: aktywne (wentylator)
• Minimalna średnica przewodu: 4 mm2
• Rozstaw otworów montażowych: 258 x 200 mm

Zabezpieczenia i inne funkcje:

• Zabezpieczenie przeciążeniowe: tak
• Zabezpieczenie zwarciowe: tak
• Zabezpieczenie termiczne: 80°C
• Zabezpieczenie nadnapięciowe: tak
• Wyświetlacz LCD: tak
• Temperatura pracy: -25°C ~ +55°C
• Sprawność: >94%
• Chłodzenie: aktywne (wentylator)
• Stopień ochrony (IP): IP21

Bezpieczeństwo użytkowania

Przetwornice z serii ECO Solar Boost zostały wyposażone w szereg zabezpieczeń, dzięki czemu w przypadku przeciążenia wyjścia lub przegrzania, urządzenie to wyłączy się w bezpieczny sposób i nie spowoduje to jego trwałego uszkodzenia.

Wentylatory w urządzeniu włączają się automatycznie. W wypadku przegrzania się urządzenia, wyłączy się ono automatycznie. Ponowne uruchomienie nastąpi automatycznie po osiągnięciu przez urządzenie właściwej temperatury.

Parametry techniczne:

• Model: MPPT-3000 PRO
• Napięcie wejściowe: 120 do 350 (VDC)
• Napięcie wyjściowe: 120 do 350 (VAC)
• Przebieg napięcia wyjściowego: modyfikowany sinusoida
• Częstotliwość napięcia wyjściowego: 50 Hz
• Maksymalna moc: 3500 W
• Funkcja MPPT: tak
• Połączenie paneli PV: szeregowe, lub szeregowo równoległe

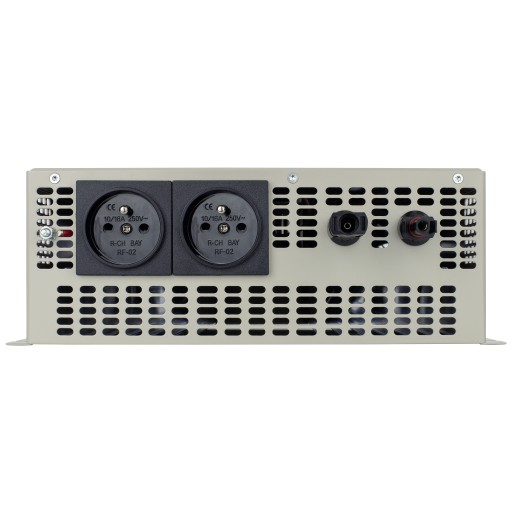

• Złącze zasilania (wejściowe): MC4 - 2szt
• Gniazdo wyjściowe 230V: E (z bolcem) - 2 szt
• Obudowa: stal + aluminium
• Wymiary: 320 x 272 x 96 mm
• Waga: 4,1 kg

Działanie systemu oraz montaż:

Przetwornica pozwala to na podłączenie dwóch urządzeń grzewczych np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy. Dzięki zaimplementowanej funkcji MPPT, przetwornica automatycznie przystosuje się do mocy grzałki i tak ustawi swój punkt pracy, aby energia odbierana z systemu paneli fotowoltaicznych była maksymalna.

UWAGA !    Urządzenia grzewcze z regulatorami elektronicznymi mogą być zasilane tylko z wyjścia numer 1.

Polska produkcja

Przetwornica została w całości wyprodukowana i zaprojektowana w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Kupując ten produkt wspierasz polską myśl technologiczną i rodzimy kapitał!
