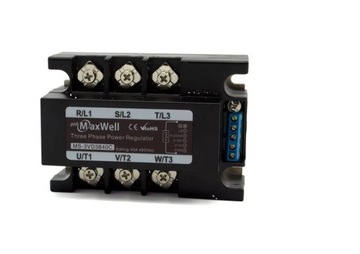

Полупроводниковый стабилизатор мощности ССР 40А 3Ф. 4–20 мА

Товар

18 219  ₽
Полупроводниковый стабилизатор мощности ССР 40А 3Ф. 4–20 мА

Доставка

  • Почта России

    от 990 ₽

  • Курьерская доставка EMS

    от 1290 ₽

Характеристики

Артикул
13175812892
Состояние
Новый
Maksymalne napięcie
440 V
Maksymalny prąd
40 A
Kod producenta
MS-3VD3840C
Marka
MaxWell
Stan opakowania
oryginalne

Parametry dodatkowe

Sygnał sterujący IN
DC 4-20mA

Описание

Półprzewodnikowy regulator mocy SSR 40A 3F. 4-20mA

Przemysłowy 3-fazowy regulator mocy z zadawaniem analogowym 4-20mA lub 0-10V lub 0-5V lub potencjometrem (w zależności od fizycznych podłączeń na listwie sterującej) kąta fazowego wysterowania / przekaźnik półprzewodnikowy / stycznik półprzewodnikowy regulowany SSR trójfazowy DC-AC 40A / max 440 VAC.

Element wykonawczy - bez zużywających się części mechanicznych - bardzo duża trwałość - przeznaczony do regulacji kątem fazowym wysterowania w aplikacjach gdzie wymagana jest ciągła regulacja mocy wyjściowej.

Przykładowe zastosowania: zgrzewarki, regulatory temperatury, wędzarnie itp. Odpowiedni we wszelkich aplikacjach gdzie wymagany jest szybki czas reakcji zmiany wysterowania i zadawanie analogowe stopnia wysterowania / kąta otwarcia tyrystorów / triaków wyjściowych.

Urządzenie zastosowane w komplecie z zewnętrznym regulatorem PID daje ciągłą regulację - w takim przypadku nie występuje pojęcie tzw. minimalnego cyklu regulatora PID (zazwyczaj wynosi on od 2 do 10s) - przy wyjściu analogowym z PID 4-20mA w komplecie z regulatorem MS-3VD - regulacja jest realizowana w każdej 'połówce' cyklu napięcia sieciowego (czyli 100 x na sekundę!) regulacja ciągła poprzez ustalenie kąta otwarcia triaka / tyrystora.

Wysterowanie płynne: 4-20mA DC lub 0-10VDC lub 0-5VDC lub potencjometrem (listwa uniwersalna, rodzaj zadawania zależny od wykonanych podłączeń). Izolacja fotooptyczna >2kV.

Wyłączanie w zerze przebiegu napięcia / prądu wyjściowego.

Załączanie z kątem otwarcia regulowanym płynnie na wejściu analogowym (podobnie do np: ściemniacza oświetlenia z regulowaną analogowo jasnością świecenia).

Wbudowany wewnątrz obwód tłumiący RC.

Przy obciążeniach ze składową bierną wskazane jest stosowanie dodatkowych zewnętrznych obwodów tłumiących ewentualne przepięcia łączeniowe i pochodzące z sieci elektroenergetycznej.

Obciążenie wyjścia max 40A / 24-480VAC / 3-faz. Prąd maksymalny to tzw. amplituda przebiegu sinusoidalnego - proszę o tym pamiętać przy doborze wielkości. Zazwyczaj stycznik dobieramy z Imax dwukrotnie większym od wartości skutecznej (Isk) lub średniokwadratowej (Irms) prądu (jest to tzw. 'dobór szybki'). Dokładnie licząc dla przebiegu sinusoidalnego Imax jest większe o pierwiastek z dwóch od Isk (lub Irms) (czyli o 1,41 razy więcej). Przykładowo jeśli cęgi pomiarowe prądu pokazują prąd fazowy (tzw. 'prąd przewodowy') Irms=28,3A to Imax będzie wynosił 40A. Proszę również pamiętać o prądach startowych (np. nawet 10x Isk) przy załączaniu (występują szczególnie przy silnikach klatkowych itp.). Jeśli mają Państwo wątpliwości - sprawnie odpowiadamy na zapytania. Karta katalogowa znajduje się w zakładce 'Informacje dodatkowe' poniżej treści aukcji.

Dokładne dane produktu (m.inn. wymiary, schematy podłączeń itp.) znajdziecie Państwo w zakładce 'Informacje dodatkowe' poniżej treści aukcji w karcie katalogowej produktu.

Półprzewodnikowy regulator mocy SSR 40A 3F. 4-20mA Marka MaxWell
Półprzewodnikowy regulator mocy SSR 40A 3F. 4-20mA Kod producenta MS-3VD3840C

Na innych naszych aukcjach znajdą Państwo (w komplecie) pasujące radiatory oraz zapinki do listwy DIN35. To wykonanie regulatorów mocy / kąta otwarcia tyrystorów / triaków - pasuje również np: do naszych regulatorów PID z wyjściami analogowymi 4-20mA.

Dla obciążeń orientacyjnie powyżej 30% prądu maksymalnego obciążenia zalecane jest stosowanie dodatkowego radiatora. Obniżenie temperatury o 10°C wydłuża dwukrotnie przewidywany okres eksploatacji przekaźników SSR - oznacza to, że temperatura struktury półprzewodnikowej najbardziej wpływa na trwałość przekaźnika.

Ze względu na łączenie obciążenia w trakcie trwania cyklu napięcia sieciowego (czyli włączanie 'nie w zerze' przebiegu napięcia zasilajacego), obciążenie termiczne złącza półprzewodnikowego jest wyższe niż dla standardowych dwustanowych przekaźników SSR gdzie otwarcie tyrystora / triaka następuje przy niskich wartościach napięcia - w początkowej fazie sinusoidy sieci.

Na wszelkie zapytania techniczne chętnie odpowiadamy. Zapewniamy wsparcie techniczne przy doborze elementów jak i doradztwo podczas montażu / parametryzacji / eksploatacji.

Polecamy!

Półprzewodnikowy regulator mocy SSR 40A 3F. 4-20mA Maksymalne napięcie 440 V
Półprzewodnikowy regulator mocy SSR 40A 3F. 4-20mA Maksymalny prąd 40 A

Przedmioty ze zdjęcia obok oraz radiator nie wchodzą w skład niniejszej oferty. Można je zamówić na innych naszych aukcjach.
