WIDEO DOMOFON CZYTNIK KOD WIFI FullHD BRAMA+FURTKA

Zestaw wideodomofonowy jednorodzinny Full HD 1080P VIRONE VIFIS VDP-61FHDZD/W

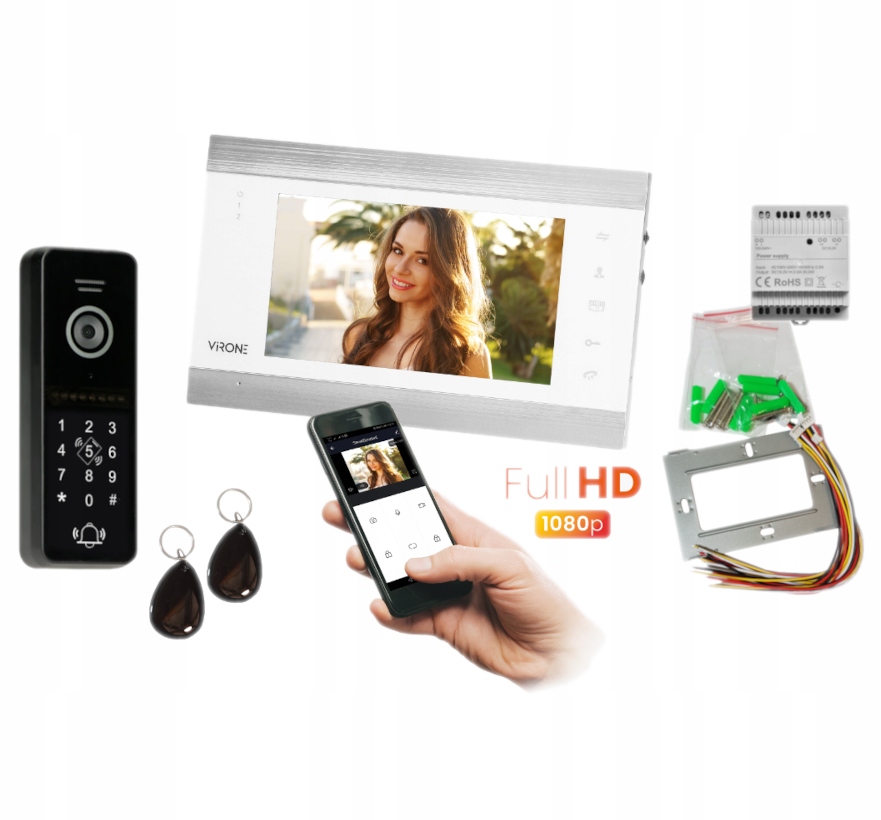

W zestawie:

• panel zewnętrzny VDP-61FHDKV - 1 szt;
• monitor LCD VIRONE VDP-61FHDPMV/W - 1 szt;

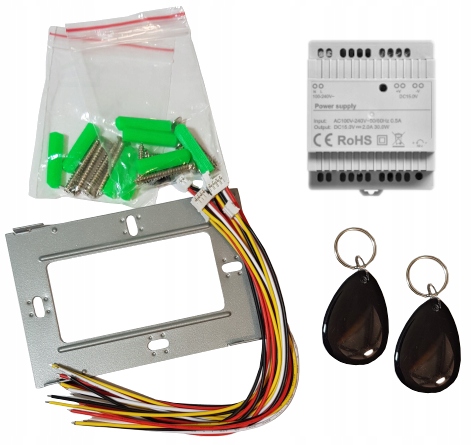

• zasilacz na szynę DIN (do monitora) - 1 szt;
• kątownik (do panelu) - 1 szt;
• pastylki zbliżeniowe Mifare 13,56 MHz – 2 szt;
• akcesoria montażowe;
• instrukcja obsługi.

❗ Zestaw nie zawiera elektrozaczepu, zalecany o poborze prądu maksymalnie 500mA lub z pamięcią, napięcie 12VDC.

Nasza prezentacja, test, podłączenie oraz programowanie zestawu VDP-61 na YouTube:

👉 https://youtu.be/23MpO958cig  (link należy skopiować)

ZESTAW WIDEODOMOFONOWY VIRONE VIFIS VDP-61FHDZD/W to nowoczesny zestaw, przeznaczony do użytku w domach jednorodzinnych.

Posiada kolorowy, ultra płaski monitor bezsłuchawkowy LCD 7" (rozdzielczość; 1024x600) z dotykowymi przyciskami funkcyjnymi. Pozwala on na sterowanie bramą oraz zwalnianie elektrozaczepu. Dzięki funkcji interkomu uzyskujemy możliwość komunikacji z drugim monitorem w budynku (jeśli takowy posiadamy). Atut stanowi też czytnik kart MicroSD (do 32 Gb, brak w zestawie), na którą mogą być nagrywane filmy i obrazy. Monitor może też pełnić funkcję odtwarzacza MP3 / MP4.

Monitor posiada wbudowane WIFI -  po skonfigurowaniu z domowym internetem możemy obsługiwać urządzenie zdalnie. Aplikacja powiadomi o osobie nas odwiedzającej, umożliwia: rozmowę, przekazanie obrazu, nagranie wideo, zrobienie zdjęcia, otwarcie elektrozaczepu i bramy.

✅ Funkcja automatycznej sekretarki, tzn. po ustawieniu nagrywania wideo po wywołaniu i braku obecności domownika, dzwoniący usłyszy aby po sygnale zostawić wiadomość.

✅ Wykrywanie ruchu i automatyczne nagrywanie wideo lub wykonanie zdjęcia - możemy to ustawić tylko na jednej z kamer (max liczba to 2 stacje bramowe i 2 kamery CCTV).

Drugim elementem zestawu jest panel zewnętrzny z kamerą FullHD 1080P (kąt widzenia: 110 st. - poziom, 58 st. - pion) i doświetleniem diodami IR, które umożliwiają widzenie w nocy. Urządzenie wyposażono w czytnik zbliżeniowy, który umożliwia dostęp do obiektu za pomocą kart i breloków zbliżeniowych, szyfrator oraz możliwość sterowania automatyką bramową.

Panel przeznaczony jest do montażu natynkowego, a monitor zamontujemy na ścianie.

✅ Zestaw można rozbudować o dodatkowy panel zewnętrzny z kamerą, 2 kamery monitorujące CCTV oraz o max. 5 monitorów, co daje możliwość komunikacji wewnętrznej (interkom) pomiędzy monitorami oraz obsługę wejścia z różnych miejsc w domu.

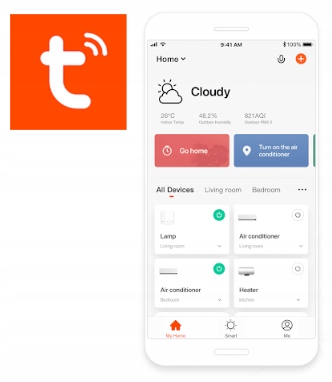

Aplikacja mobilna TUYA SMART

Darmową aplikację TUYA SMART można pobrać ze sklepu Google Play (Android) i App Store (iOS). Dzięki niej użytkownik ma możliwość sterowania urządzeniem ze swojego smartfonu.

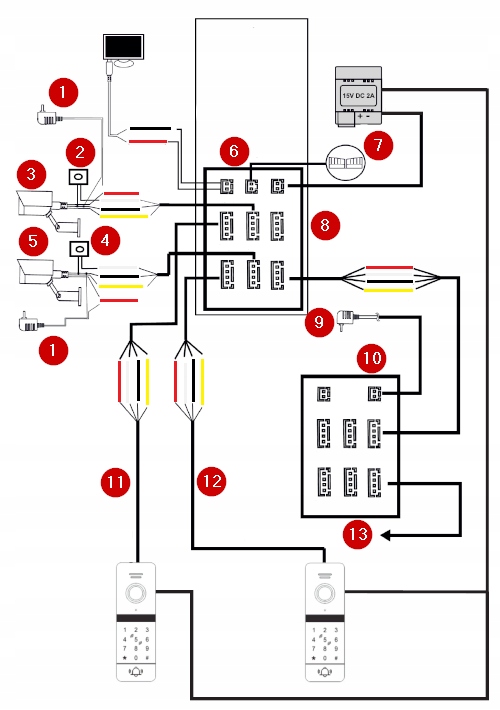

Przykładowy schemat połączeń

🚨PROJEKTUJĄC INSTALACJĘ ELEKTRYCZNĄ NALEŻY UWZGLĘDNIĆ ODPOWIEDNI PRZEKRÓJ PRZEWODÓW:

• do 30 metrów - zalecany przewód 3x2x0,5mm
• od 30 do 100 metrów - zalecany przewód 3x2x0,8mm

Połączenie z ryglem powinno być przeprowadzone przewodem 2 x 1mm

Całkowita długość instalacji nie może przekroczyć 100 metrów.

LEGENDA:

1. zasilacz sieciowy AC/DC do kamery (brak w zestawie)
2. ALM 1
3. KAM 1 (brak w zestawie, zalecana AHD lub CVBS)
4. ALM 2
5. KAM 2 (brak w zestawie, zalecana AHD lub CVBS)
6. lista podłączeniowa monitora
7. sterowanie bramą
8. monitor
9. zasilacz 15VDC / 1000 mA (brak w zestawie)
10. monitor dodatkowy 1 (brak w zestawie)
11. stacja bramowa
12. stacja bramowa 2 (brak w zestawie)
13. monitor dodatkowy 2 (brak w zestawie)

PODŁĄCZENIE:

✅ Monitor - Telewizor:

• TV - czerwony
• GND: czarny

✅ Monitor - Kamera:

• 12VDC: czerwony
• ALM: biały
• GND: czarny
• VIDEO: żółty

✅ Monitor główny - Monitor 2:

• AUDIO: czerwony
• GND: biały
• DATA: czarny
• VIDEO: żółty

✅ Stacja bramowa - Monitor:

• 12VDC: czerwony
• AUDIO: biały
• GND: czarny
• VIDEO: żółty

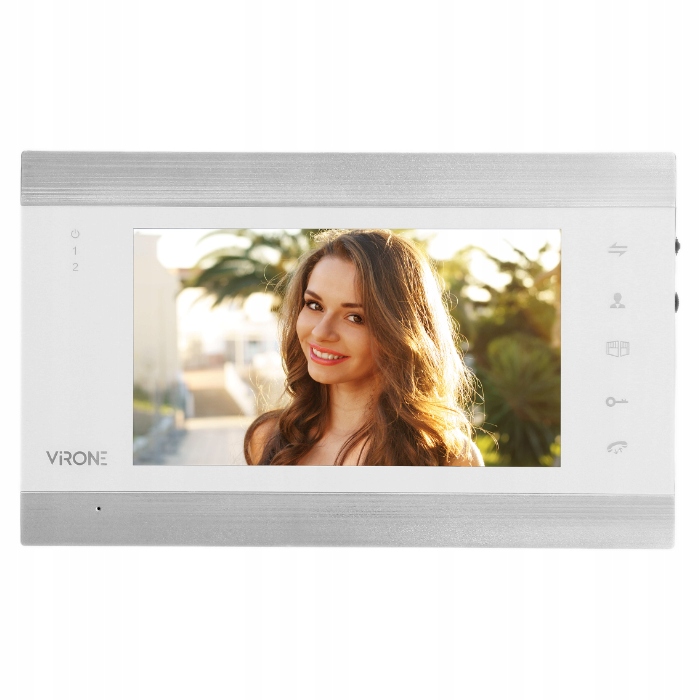

✅ MONITOR VDP-61FHDPMV/W

• kolorowy, ultra płaski monitor bezsłuchawkowy LCD 7"
• płynna regulacja głośności dzwonka; regulacja jasności, kontrastu i nasycenia kolorów
• wbudowany czujnik ruchu
• możliwość zapisu zdjęć i nagrań wideo
• monitoring APP (darmowa aplikacja mobilna TUYA SMART)
• dodatkowe funkcje: ramka cyfrowa / MP3 / MP4 / zegar i automatyczna sekretarka / muzyka w tle / obsługa furtki i bramy
• czytnik kart micro SD (max. 32 Gb, brak w zestawie)
• funkcja interkomu (po zastosowaniu dodatkowego monitora)
• funkcje: otwieranie / monitoring / interkom / transfer połączenia / nagrania wideo / monitoring APP
• funkcja monitoringu zewnętrznego
• obsługa max. 6 monitorów, 2 paneli zewnętrznych oraz 2 kamer CCTV

Monitor VDP-61FHDPMV/W zapewnia łatwą i sprawną obsługę dzięki przyciskom dotykowym. Z jego poziomu możemy sterować bramą automatyczną i zwalniać elektrozaczep.

✅ LEGENDA:

1. Dioda LED - zasilanie
2. Dioda LED - drzwi 1
3. Dioda LED - drzwi 2
4. Mikrofon
5. Odbieranie rozmowy / Interkom
6. Zmiana ustawień
7. Podgląd
8. Regulacja głośności
9. Sterowanie bramą automatyczną
10. Zwolnienie elektrozaczepu
11. Gniazdo karty pamięci MicroSD
12. Odbieranie połączenia z zewnątrz / Koniec rozmowy

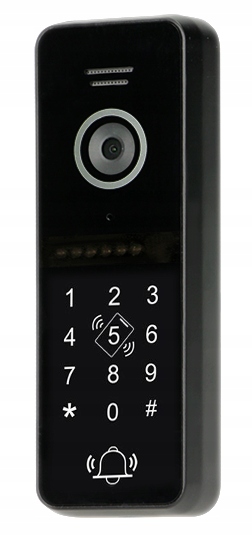

✅ PANEL ZEWNĘTRZNY VDP-61FHDKV:

• kamera o rozdzielczości 1080P FullHD
• wbudowany czytnik RFiD: dostęp za pomocą kart i breloków zbliżeniowych (np. otwieranie elektrozaczepu)
• standard kart/breloków zbliżeniowych: 13,56 MHz Mifare
• podświetlana klawiatura (lekkie podświetlenie - tryb czuwania, mocniejsze - użytkowanie)
• możliwy dostęp: za pomocą karty, kart lub kodu PIN, karty + kodu PIN
• pojemność: 200 kart/breloków, 200 kodów PIN (przypisanych do kart/breloków), 1 hasło dostępu (6-cyfrowe), 1 hasło master (6-cyfrowe).
• dodatkowe oświetlenie kasety diodami IR umożliwia widzenie w nocy
• montaż natynkowy, (na płasko do słupka, brak kątownika do montażu kątowego)
• stopień ochrony: IP44

Panel zewnętrzny VDP-61FHDKV posiada stale podświetloną klawiaturę numeryczną oraz oświetlenie diodami IR LED, które zapewniają doskonałą widoczność również w zupełnej ciemności.

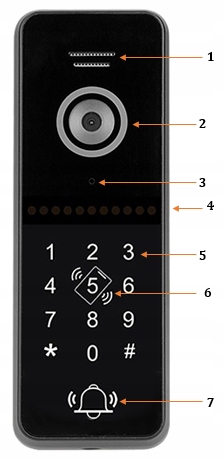

✅ LEGENDA:

1. Głośnik
2. Kamera
3. Mikrofon
4. Oświetlenie (diody IR LED)
5. Klawiatura numeryczna
6. Czytnik kart i breloków zbliżeniowych RFID
7. Przycisk dzwonka

Dostęp do domu może być jeszcze szybszy - wystarczy przyłożyć brelok/kartę zbliżeniową do panelu.

✅ Wbudowany czytnik zbliżeniowy zapamiętuje aż 200 takich elementów! W zestawie otrzymujesz 2 sztuki.

✅ SPECYFIKACJA TECHNICZNA:

• typ: jednorodzinny, przewodowy/WiFI
• zasilanie elektrozaczepu: z wideodomofonu
• ilość przewodów: 4+2
• system łączenia: 4-żyłowy
• rodzaj transmisji: przewodowy/Wifi App
• sterowanie bramą automatyczną: tak
• możliwość rozbudowy o dodatkowy panel zewnętrzny: tak, max. 2
• możliwość rozbudowy o dodatkowy monitor: tak, max. 6
• możliwość rozbudowy o dodatkowy unifon: nie
• możliwość rozbudowy o dodatkową kamerę CCTV: tak, max. 2

✅ MONITOR:

• ultra płaski, bezsłuchawkowy, głośnomówiący
• kolorowy wyświetlacz TFT-LCD o przekątnej ekranu 7"
• rozdzielczość obrazu: 1024 x 600
• standard: PAL
• tryb połączenia: dwustronny / (interkom)
• sygnał na wejściu wideo: AHD
• łączność bezprzewodowa: 2,4GHz WiFi, 802.11b/g/n, aplikacja Tuya Smart
• kolor: biały
• moc: max. 600 mA
• wejście na kartę MicroSD: 2~32Gb, klasa 10 mini karta TF (prędkość zapisu/odczytu >klasa 10)
• temperatura pracy: 0 st. C ... +50 st. C
• zasilanie: 15VDC (zasilacz na szynę DIN w zestawie)
• wymiary: 238 x 144 x 20,5 mm

✅ PANEL ZEWNĘTRZNY:

• rozdzielczość 1080p
• kąt widzenia: 58,5 st. (pion), 110 st. (poziom)
• oświetlenie nocne: diody IR LED
• czytnik kart zbliżeniowych RFID: 13,56 MHz Mifare
• zasięg odczytu: ≤3 cm
• czas zwolnienia elektrozaczepu: ≤2 s
• montaż natynkowy
• temperatura pracy: -40 st. C ... +50 st. C
• napięcie nominalne - wejście: 12VDC (+/- 15V)
• pobór prądu: ≤30 mA (tryb czuwania), ≤ 70 mA (tryb pracy)
• wymiary: 133 x 22 x 48 mm
