ADS1115 16-битный 4-канальный преобразователь АЦП для Arduino

Przetwornik ADC ADS1115 16-bit 4 kanały do Arduino

UWAGA. Moduły te pochodzą z Chin. Zauważyliśmy, że potrafią mieć tak naprawdę inny układ niż jest to nadrukowane. Zazwyczaj jest to ADS1015 zamiast ADS1115. Dlatego wprowadziliśmy podstawową weryfikację podłączając kilka czujników z jednej dostawy do Arduino ze specjalnym kodem pomagającym weryfikować. Różnice są w rozdzielczości oraz próbkowaniu. Problem jest szerzej opisany na Elektrodzie w temacie "ADS1115 jak rozróżnić podróbkę": https://www.elektroda.pl/rtvforum/topic3729752.html

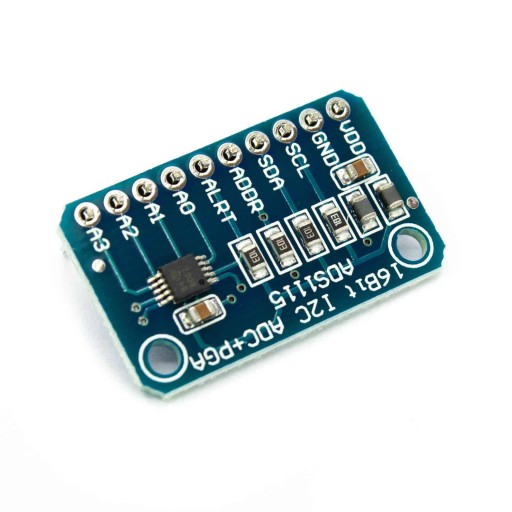

Moduł z przetwornikiem analogowo-cyfrowym ADS115. Układ ten pozwala na maksymalne próbkowanie na poziomie 860 próbek na sekundę. Może być skonfigurowany jako 4 osobne kanały lub 2 różnicowe wejścia.

Posiada wbudowany wzmacniacz umożliwiający 16-krotne wzmocnienie mierzonego sygnału w sposób programowy.

Na module znajdują się ferryowe koraliki filtrujące zasilania.

Komunikacje z układem można dzięki I²C. Do wyboru jest 5 dostępnych 7-bitowych adresów. Dzięki temu można podłączyc kilka takich przetworników do jednej magistrali.

Specyfikacja

• Zasilanie: 2 ÷ 5,5 V
• Interfejs: I²C
• Adres I²C: 0x48 ÷ 0x4B
• Rozdzielczość ADC: 16-bit
• Programowalna prędkość próbkowania: od 8 SPS do 860 SPS
• Wbudowany oscylator
• Możliwość pracy w trybie 4-kanałowym lub z dwoma różnicowymi wejściami
• Programowalne wzmocnienie
• Wymiary: 28,9 x 12,6 mm

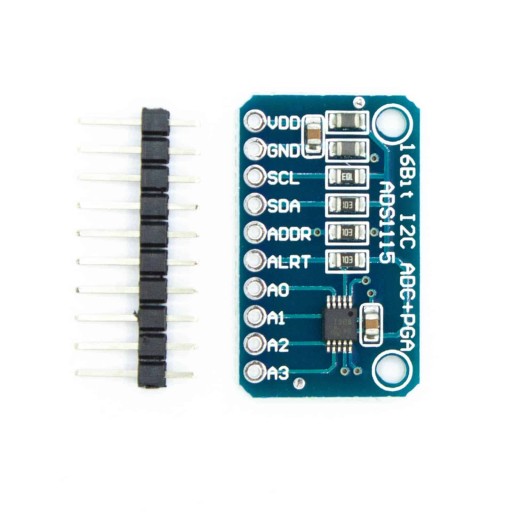

• Goldpiny do wlutowania w zestawie
