Rozdzielacz hydrauliczny 3-sekcyjny 40L s. dwustronna, s. z zatrzaskiem s. jednostronna DZJ Badestnost

Numer MIZAR: 61314

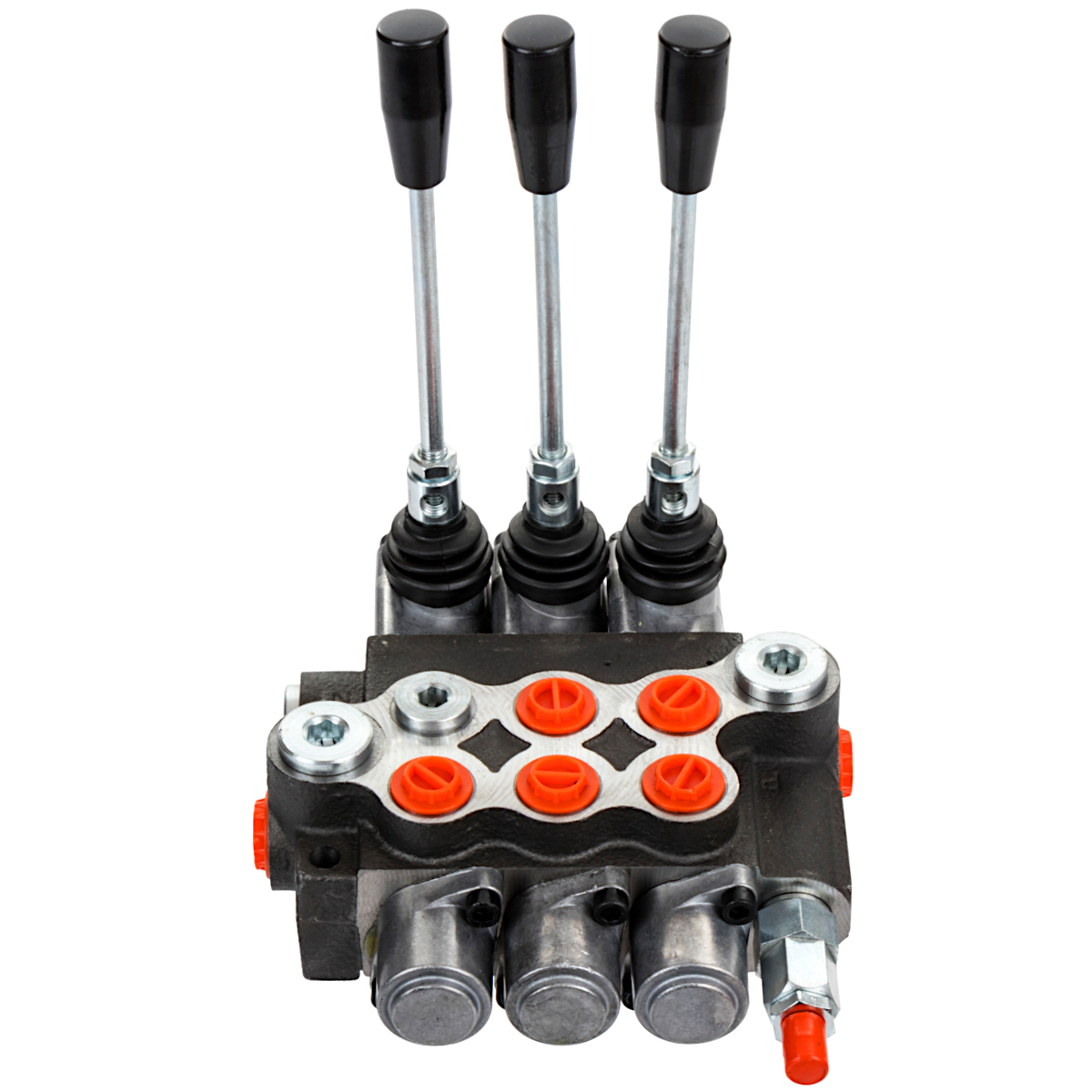

Rozdzielacz hydrauliczny 3-sekcyjny 1x sekcja dwustronna (D), 1x sekcja z zatrzaskiem (Z), 1x sekcja jednostronna (J) 40l Badestnost

Posiada szerokie zastosowanie w układach hydraulicznych maszyn takich jak: ciągniki rolnicze, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe, budowlane oraz komunalne. W przeciwieństwie do standardowego rozdzielacza, w tym rozwiązaniu siłownik jednostronny swobodnie opada (w pozycji opuszczania rozdzielacz nie blokuje strumienia oleju wracającego z siłownika). Sekcja z takim rozwiązaniem jest bardzo przydatna w ładowaczach czołowych TUR posiadających jednostronne siłowniki do podnoszenia głównej ramy.

Układ sekcji podawany w kolejności od strony zaworu bezpieczeństwa:

1 - sekcja dwustronnego działania (D)

2 - sekcja dwustronna z zatrzaskiem w każdej pozycji (Z)

3 - sekcja jednostronnego działania - "nurnikowa" (J)

D - zwykła (niemodyfikowana) - do sterowania siłownikiem dwustronnego działania

Z - zwykła z zatrzaskiem w każdej pozycji - umożliwia sterowanie silnikami hydraulicznymi lub siłownikami dwustronnego działania

J - jednostronna (zmodyfikowany suwak, wersja A) - przyłącze A fabrycznie zaślepione korkiem - taka konfiguracja umożliwia sterowanie siłownikiem jednostronnego działania (kiper, podnośnik TUZ itp.)

UWAGA! W przypadku zastosowania rozdzielacza z dźwignią zatrzaskową do sterowania siłownikiem, należy pamiętać, że po skończeniu cyklu dźwignia nie odskakuje automatycznie. Zadziała wówczas zawór przelewowy i pompa będzie obciążona do momentu ręcznego przestawienia dźwigni w pozycję neutralną.

Sterowanie:

Dźwignia trzypozycyjna: pierwsza i trzecia sekcja na sprężynie (sama wraca do pozycji neutralnej), druga z zatrzaskiem w każdej pozycji.

Pozycja 0 neutralna tłoczysko cylindra stoi — olej idzie na przelew.

Pozycja 1 robocza - tłoczysko cylindra wysuwa się lub silnik hydrauliczny pracuje.

Pozycja 2 robocza - tłoczysko cylindra chowa się lub silnik hydrauliczny pracuje w przeciwnym kierunku.

Informacje techniczne:

• Producent: Badestnost
• Sterowanie: joystick zamontowany na rozdzielaczu
• Temp. pracy w zakresie od -15°C do +80°C
• Przepływ oleju 40L/ min.
• Maksymalne ciśnienie na zasilaniu: 250 bar
• Maksymalne ciśnienie na powrocie: 50 bar
• Maksymalne ciśnienie na sekcjach: 300 bar
• Zawór przelewowy ustawiony fabrycznie na 175 bar

* - oznaczenia wytłoczone na obudowie rozdzielacza służące identyfikacji przyłączy

Przyłącza:

Wyjścia z sekcji (A i B) - 3/8" BSP

Zasilanie (P*) - 1/2" BSP

Powrót (T*) - 1/2" BSP

Wyjście ciśnieniowe (N*) -1/2" BSP

Rozdzielacz został wyposażony w zawór zwrotny oraz zawór przelewowy, pełniący jednocześnie funkcję zaworu bezpieczeństwa.

Istnieje możliwość samodzielnej regulacji zaworu, jeden pełny obrót to zmiana ciśnienia o ok. 30 bar.
