Распределитель 3-х секционный 40л с плавающей секцией

Rozdzielacz hydrauliczny 3-sekcyjny 40L s. pływająca s. dwustronna s. jednostronna PDJ Badestnost

Numer MIZAR: 60661

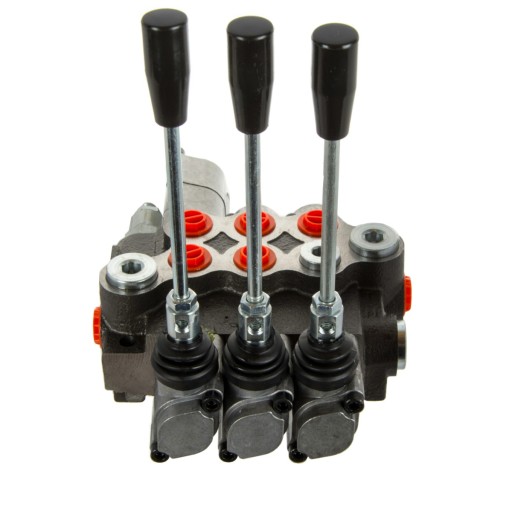

Rozdzielacz hydrauliczny 3-sekcyjny 40L 1x pływająca (P), 1x dwustronna (D), 1x jednostronna (J)

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe a także do innych urządzeń sterowanych hydraulicznie.

Szeroki wachlarz części zamiennych do rozdzielacza oraz ich dostępność umożliwia bezproblemowy serwis, a także w razie potrzeby dalsze modyfikacje bądź rozbudowę układu.

Ilość i rodzaj sekcji w kolejności od zaworu:

1 - sekcja pływająca (P) - zmodyfikowany suwak oraz tylny kołpak, umożliwiający 4 położenia dźwigni

2 - sekcja dwustronna (D) - umożliwia sterowanie siłownikiem dwustronnego działania

3 - sekcja jednostronna (J) - umożliwia sterowanie siłownikiem jednostronnego działania

Niewątpliwą zaletą sekcji pływającej jest możliwość współpracy zarówno z siłownikami dwustronnego działania (składane brony, pługi obrotowe itp.) oraz siłownikami jednostronnego działania (siłowniki wywrotu, podnośniki hydrauliczne itp.).

Sekcja pływająca posiada 4 położenia:

0 - rozdzielacz w położeniu neutralnym,

1 - wysuw siłownika

2 - powrót siłownika dwustronnego

3 - opuszczanie siłownika jednostronnego (w przypadku siłownika dwustronnego - pozycja ta umożliwia jego "pływanie" co ma zastosowanie np. w pługach śnieżnych)

W położeniu pływającym - 3 - sekcja posiada zatrzask, który utrzymuje dźwignię rozdzielacza w tej pozycji (tzw. wolny spływ)

Sterowanie:

Dźwignia trzypozycyjna (nie dotyczy s. pływającej) na sprężynie - sama wraca do pozycji neutralnej.

Pozycja pierwsza neutralna (dźwignia ustawiona w pionie) tłoczysko cylindra stoi - olej idzie na przelew.

Pozycja druga robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko cylindra wysuwa się.

Pozycja trzecia robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko cylindra chowa się.

Informacje techniczne:

• Producent: Badestnost
• Sterowanie: dźwignia zamontowana na rozdzielaczu
• Zakres temperatury otoczenia: -40C...+60C
• Zakres temperatury oleju: -15C...+80C
• Wydajność: 40L/ min
• Maksymalne ciśnienie na zasilaniu: 250Bar
• Maksymalne ciśnienie na powrocie: 50Bar
• Maksymalne ciśnienie na sekcjach: 300Bar
• Zawór przelewowy ustawiony fabrycznie na 175Bar

Przyłącza:

Wyjścia z sekcji (A i B) - 3/8" BSP

Zasilanie (P*) - 1/2" BSP

Powrót (T*) - 1/2" BSP

Wyjście ciśnieniowe (N*) -1/2" BSP

* - oznaczenia wytłoczone na obudowie rozdzielacza służące identyfikacji przyłączy

Rozdzielacz został wyposażony w zawór zwrotny oraz zawór przelewowy, pełniący jednocześnie funkcję zaworu bezpieczeństwa.

Dlaczego firma Badestnost?

Badestnost to bułgarskie przedsiębiorstwo działające nieprzerwanie od 1902 roku. Należy do pierwszych przedstawicieli prężnie rozwijającego się przemysłu w kraju znad Morza Czarnego. Od 1978 roku specjalizuje się w produkcji rozdzielaczy hydraulicznych. Wysoko wykwalifikowana kadra oraz wieloletnie doświadczenie są gwarancją wysokiej jakości i niezawodności wyrobów, które znajdują szerokie zastosowanie w rolnictwie, gdzie wymagana jest kontrola kierunku przepływu cieczy roboczej. Od 2015 roku firma jest członkiem amerykańskiego stowarzyszenia National Fluid Power Association, którego celem jest stały rozwój technologii fluidalnej przez ponad 300 producentów, dystrybutorów i dostawców systemów i komponentów hydrauliki z całego świata!
