Strażnik prędkości wiatru

Moduł umożliwia odczyt impulsów z czujnika wiatru (czujnik z wyjściem impulsowym) w przedziale  5Hz-10kHz  i przetwarza na napięcie 0-10V.

Amplituda sygnału wejściowego w zakresie 5-15VDC, dla sygnałów o wyższym napięciu należy stosować szeregowo rezystor 3,3k Ohm na wejściu In+.

Zmiana wartości częstotliwości wejściowej jest proporcjonalna do wartości generowanego napięcia.

Urządzenie jest małe i łatwe do użycia w różnych miejscach. Moduł zbudowany w oparciu o specjalizowany układ LM331.

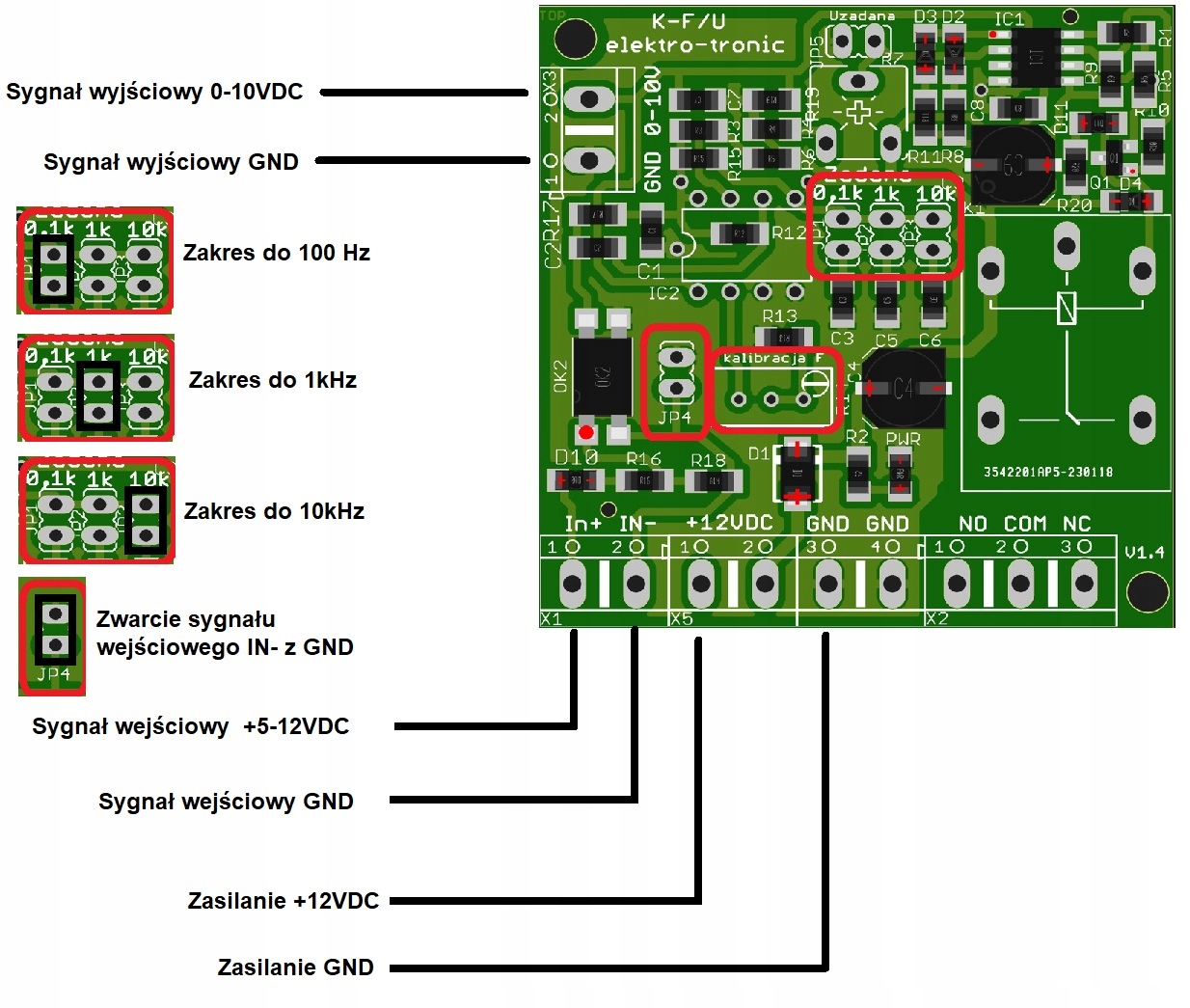

Układ posiada następujące podzakresy, które wybieramy za pomocą zworki :

• JP1 zakres 5Hz-100Hz
• JP2 zakres 5Hz-1kHz (1000Hz)
• JP3 zakres 5Hz-10kHz (10000Hz)

Dzięki zmianą zakresu mamy większą rozdzielczość !.

Nie zaleca się pracy z częstotliwościami mniejszymi od 5 Hz ze względu na duże błędy przetwarzania (wahania) napięcia wyjściowego.

Na płytce znajduje się potencjometr (kalibracja F) za pomocą, którego możemy przeprowadzić kalibrację zakresu przetwarzania (układ jest wstępnie skalibrowany).

Zależnie od zakresu mamy następujące napięcia :

Dla zakresu 100Hz ( 10Hz-1V 50Hz -5V) itd.

Dla zakresu 1kHz (10Hz-0,1V 500Hz-5V) itd.

Dla zakresu 10kHz(10 Hz- 0,01V 5000Hz-5V)  itd.

Na płytce znajduje się potencjometr za pomocą którego ustawiamy wartość napięcia przy której ma się włączyć przekaźnik informując nas o zbyt dużym wietrze.

Czas opóźnienia włączania i wyłączenia przekaźnika to ok 2s. (niweluje krótkie zrywy wiatru).

Parametry techniczne:

• Napięcie zasilania 12VDC
• Pobór prądu do 30mA
• Zakres przetwarzania 5Hz do 10 kHz (podzakresy 5-100Hz, 5-1000Hz, 5-10000Hz)
• Napięcie wyjściowe 0-10VDC
• Wydajność prądowa wyjścia 25mA
• Liniowość przetwarzania 1%
• Czas odpowiedzi 500 ms
• Stabilność temperaturowa ok 100ppm/C
• Wymiary 50x51 mm

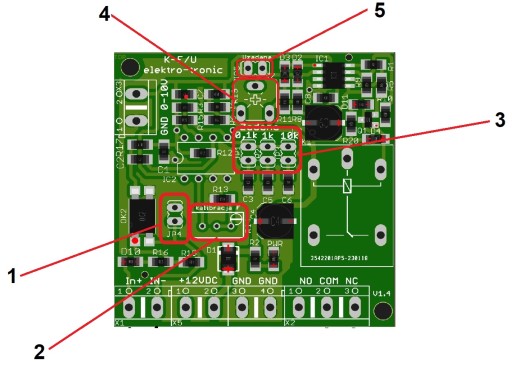

Opis płytki:

1. Złącze do mostkowania sygnału In-  do GND
2. Potencjometr kalibracji napięcia wyjściowego
3. Zworki wyboru zakresu 100Hz, 1kHz, 10kHz
4. Potencjometr napięcia włączenia przekaźnika
5. Piny do pomiaru napięcia zadanego potencjometrem
