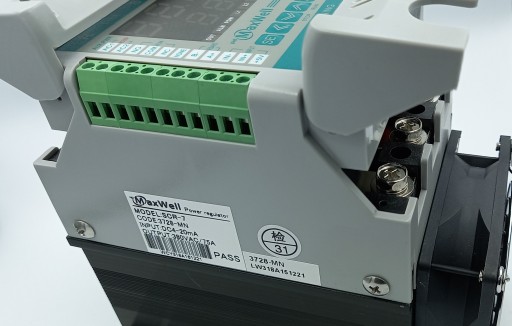

Полупроводниковый стабилизатор мощности ССР 75А 3Ф. 4–20 мА

Przemysłowy 3-fazowy regulator dużych mocy z zadawaniem analogowym 4-20mA kąta fazowego wysterowania / przekaźnik półprzewodnikowy / stycznik półprzewodnikowy regulowany SSR trójfazowy DC-AC 75A / max 440 VAC.

Element wykonawczy - bez zużywających się części mechanicznych - bardzo duża trwałość - przeznaczony do regulacji kątem fazowym wysterowania w aplikacjach gdzie wymagana jest ciągła regulacja mocy wyjściowej. Element przemysłowy dedykowany do większych mocy, z programowalnymi zabezpieczeniami, funkcją soft-start przy załączeniu, wyświetlaczem LED pokazującym poziom wysterowania, temperaturę radiatora. Można zaprogramować funkcję automatycznego zmniejszenia mocy wyjściowej po przekroczeniu progu temperatury radiatora (po wychłodzeniu radiatora zostanie przywrócona pełna moc wyjściowa). Urządzenie posiada solidne szyny prądowe oraz zintegrowane szklane superszybkie bezpieczniki.

Przykładowe zastosowania: zgrzewarki, regulatory temperatury, wędzarnie, cysterny z podgrzewaniem itp. Odpowiedni we wszelkich aplikacjach gdzie wymagany jest szybki czas reakcji zmiany wysterowania i zadawanie analogowe stopnia wysterowania / kąta otwarcia tyrystorów / triaków wyjściowych.

Urządzenie zastosowane w komplecie z zewnętrznym regulatorem PID daje ciągłą regulację - w takim przypadku nie występuje pojęcie tzw. minimalnego cyklu regulatora PID (zazwyczaj wynosi on od 2 do 10s) - przy wyjściu analogowym z PID 4-20mA w komplecie z regulatorem SCR-7 - regulacja jest realizowana w każdej 'połówce' cyklu napięcia sieciowego (czyli 100 x na sekundę!) regulacja ciągła poprzez ustalenie kąta otwarcia triaka / tyrystora.

Wysterowanie płynne: 4-20mA DC. Izolacja fotooptyczna >2kV. Urządzenie posiada jedno dodatkowe programowalne z klawiatury urządzenia wyjście przekaźnikowe sygnalizacji alarmu (np. przegrzewanie się radiatora).

Wyłączanie w zerze przebiegu napięcia / prądu wyjściowego.

Załączanie z kątem otwarcia regulowanym płynnie na wejściu analogowym (podobnie do np: ściemniacza oświetlenia z regulowaną analogowo jasnością świecenia).

Obciążenie wyjścia max 75A / 440VAC.

Wbudowany wewnątrz obwód tłumiący RC.

Przy obciążeniach ze składową bierną wskazane jest stosowanie dodatkowych zewnętrznych obwodów tłumiących ewentualne przepięcia łączeniowe i pochodzące z sieci elektroenergetycznej.

To urządzenie nie wymaga żadnych dodatkowych elementów - jest to gotowe rozwiązanie. Mimo wyższej ceny - oszczędzamy na koszcie montażu - wszystkie elementy są "na pokładzie" urządzenia. Nie potrzeba eksperymentować, dobierać wentylatora do radiatora i radiatora do mocy.

Obciążenie wyjścia max 75A / 24-480VAC / 3-faz. Prąd maksymalny to tzw. amplituda przebiegu sinusoidalnego - proszę o tym pamiętać przy doborze wielkości. Zazwyczaj stycznik dobieramy z Imax dwukrotnie większym od wartości skutecznej (Isk) lub średniokwadratowej (Irms) prądu (jest to tzw. 'dobór szybki'). Dokładnie licząc dla przebiegu sinusoidalnego Imax jest większe o pierwiastek z dwóch od Isk (lub Irms) (czyli o 1,41 razy więcej). Przykładowo jeśli cęgi pomiarowe prądu pokazują prąd fazowy (tzw. 'prąd przewodowy') Irms=53,2A to Imax będzie wynosił 75A. Proszę również pamiętać o prądach startowych (np. nawet 10x Isk) przy załączaniu (występują szczególnie przy silnikach klatkowych itp.). Jeśli mają Państwo wątpliwości - sprawnie odpowiadamy na zapytania. Karta katalogowa znajduje się w zakładce 'Informacje dodatkowe' poniżej treści aukcji.

Na wszelkie zapytania techniczne chętnie odpowiadamy. Zapewniamy wsparcie techniczne przy doborze elementów jak i doradztwo podczas montażu / parametryzacji / eksploatacji.

Polecamy!
