Дистанционное радиоуправление Radioline 2 канала

Zdalne Sterowanie Radiowe Radiolinia 2 Kanały

RADIOLINIA 2 KANAŁY ZDALNE STEROWANIE STEROWNIK

Kontroler może być wykorzystany w różnego rodzaju urządzeniach i układach sterujących.

Idealnie nadaje się do sterowania silnikami, oświetleniem, siłownikami, napędem itp.

Wyposażony w trzy tryby przełączania: włącz \ wyłącz, chwilowy, przerzutnik \ zatrzask.

Zestaw posiada możliwość rozbudowy do kilkunastu pilotów.

W zestawie znajduje się radiolinia oraz dwa piloty.

Specyfikacja techniczna sterownika:

• Stan: Fabrycznie nowy
• Wymiary: 7,6cm x 5,3cm x 2,5cm
• Waga: 66g
• Kolor: biały
• Napięcie pracy: 12V DC
• Częstotliwość pracy: 433MHz
• Ilość kanałów: 2
• Prąd pracy: < 6mA
• Przekaźnik: 10A / 250VAC, 10A / 277VAC, 12A / 125VAC, TV-5 / 120VAC
• Pojemność pamięci pilotów: 30 szt. kod stały

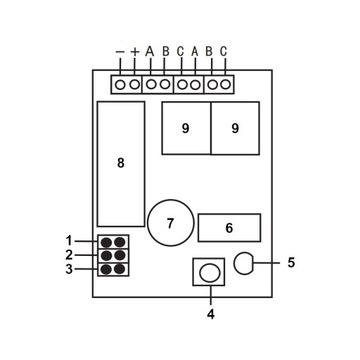

Schemat podłączenia Radiolinii:

1. Piny (1,2)
2. Piny (3,4)
3. Piny (5,6)
4. Przycisk nauki
5. Dioda LED
6. Pojedynczy chip
7. Dźwięczek
8. Płyta odbiorcza wysokiej częstotliwości
9. Przekaźnik

A. NC (Normally Closed) - Normalnie zamknięty

B. COM (Common) - Pin wspólny

C. NO (Normally Opened) - Normalnie otwarty

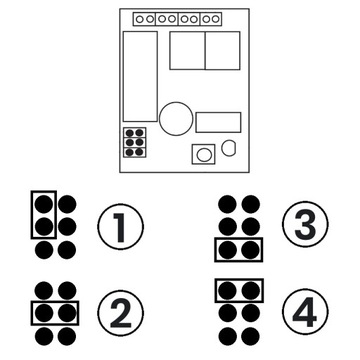

Radiolinia jest w stanie pracować w jednym z czterech trybów

1. Tryb - chwilowy - naciśnięcie przycisku na pilocie aktywuje odpowiedni przekaźnik na czas przytrzymania przycisku.
2. Tryb - włącz/wyłącz - naciśnięcie przycisku na pilocie aktywuje odpowiedni przekaźnik. Ponowne naciśnięcie tego przycisku wyłącza przekaźnik. Kanały działają od siebie niezależnie. Oznacza to, że mogą być niezależnie włączane i wyłączane.
3. Tryb - przerzutnik - naciśnięcie przycisku na pilocie aktywuje odpowiedni przekaźnik i jednocześnie wyłącza drugi kanał. Kolejne naciśnięcie tego samego przycisku nie wykonuje żadnych zmian. W tym trybie jeden przekaźnik jest zawsze włączony. Przekaźniki są załączane jednocześnie - są od siebie zależne.
4. Tryb - czasowy - przekaźniki są załączane na zaprogramowany timer - 3 sek. (czasu nie można zmienić).

Zestaw zawiera:

• Radiolinia
• 2 piloty
• Oryginalne opakowanie
• Wydrukowana instrukcja obsługi w języku polskim oraz instrukcja do pobrania
