Прецизионный лабораторный источник питания 30В 5А PS-305D

Precyzyjny liniowy (szeregowy) stabilizowany zasilacz laboratoryjny renomowanego producenta Long Wei typu PS-305D z liniowym stabilizatorem szeregowym - z dużym transformatorem 200W wewnątrz. Stabilizacja liniowa zapewnia najmniejszy możliwy poziom szumów - zdecydowanie niższy niż zasilaczy kluczowanych (impulsowych)! Jeśli zależy Państwu na tej specyficznej metodzie regulacji napięcia i prądu wyjściowego i niskich szumach i tętnieniach - zapraszamy.

Zakres regulacji napięcia wyjściowego (tryb 'CV' - stałe napięcie):

• 0,00 ... 30,0V - rozdzielczość (ziarno) odczytu wartości aktualnej lub nastawy napięcia: 0,1V.

Zakres regulacji prądu wyjściowego (tryb 'CC' - stały prąd):

• 0 ... 5,00A - rozdzielczość (ziarno) odczytu wartości aktualnej lub nastawy prądu: 0,01A (10mA).

Wygodny wciskany przełącznik rozłączający napięcie od zacisków DC. Umożliwia odłączenie zasilania podłączonego urządzenia (przycisk w pozycji 'STOP'), następnie ustawienie nowej wartości napięcia zasilającego (przy odłączonym obciążeniu unikamy ryzyka omyłkowego podania zbyt dużego napięcia w stanach przejściowych) i ponowne podłączenie obciążenia do już ustawionego zasilacza. Bardzo przydatna funkcja - unikamy konieczności odpinania przewodów zasilających.

Niezależna regulacja napięcia i prądu zgrubna (pokrętła ozn. 'COARSE') i dokładna (pokrętła ozn. 'FINE').

Sygnalizacja żółtymi diodami LED osiągnięcia zakresu regulacji / ograniczenia CV i CC.

W zestawie:

• zasilacz 30V 5A DC,
• przewód zasilający 230VAC,
• przewody tzw. 'banan 4mm' - krokodylek do podłączenia zasilanego urządzenia,
• DTR wraz z instrukcją użytkowania w języku angielskim.

Wygodny uchwyt do przenoszenia zasilacza (chowana taśma gumowana) umożliwiająca ustawianie kilku zasilaczy jeden na drugim.

Czytelne i duże wyświetlacze LED (klasyczne 7-segmentowe) 3 znakowe, osobny do wartości nastawy / chwilowej wartości odczytu napięcia i prądu. Kolor czerwony, dobrze widoczny niezależnie od warunków oświetlenia zewnętrznego.

Pod wyświetlaczami w otworach ukryte są dwie śrubki potencjometrów wieloobrotowych do opcjonalnej kalibracji urządzenia (oczywiście urządzenie jest skalibrowane fabrycznie - jest to tylko opcja).

Bardzo cicho pracujący wewnętrzny wentylator chłodzący radiatory i transformator urządzenia.

Regulatory liniowe zapewniają najmniejszy poziom zakłóceń i największą dokładność regulacji (w odróżnieniu od nieco tańszych i około dwukrotnie lżejszych zasilaczy impulsowych / przełączanych).

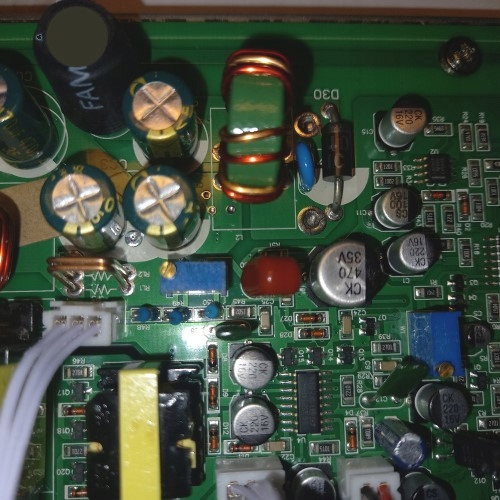

Bezproblemowa możliwość łączenia kilku zasilaczy kaskadowo (w szereg w celu zwiększenia napięcia wyjściowego) bądź równolegle (w celu zwiększenia obciążalności). Wewnątrz obudowy - najnowocześniejsza technologia SMD montażu. Profesjonalna jakość poparta certyfikatami ISO9001.

Parametry techniczne:

• zasilanie sieciowe 230VAC / 50Hz,
• moc wyjściowa Pmax 150W,
• wymiary 285mm * 128mm * 145 mm,
• masa netto 5,5 kg,
• temperatura pracy 0 ... 40 st.C, wilgotność względna < 80%,
• temperatura składowania -10 ... +70 st. C, wilgotność względna <70%,
• stabilność napięcia w trybie CV: <0,01%+3mV,
• stabilność obciążenia w trybie CV: <0,01% +5mV,
• czas odpowiedzi ('recovery time') w trybie CV: <100us,
• tętnienia i szumy w trybie CV: <1,0mVrms,
• współczynnik temperaturowy zmian w trybie CV: <300ppm/st.C,
• stabilność prądu w trybie CC: <0,2%+3mA,
• stabilność obciążenia w trybie CC: <0,2% +3mA,
• tętnienia i szumy w trybie CC: <3mArms,

Niedopuszczalna jest praca zasilacza przy zasilaniu 230VAC 50Hz 1-faz. z gniazda sieciowego bez tzw. bolca uziemiającego. Firmowy kabel zasilający trzeba zawsze podłączać do gniazda z bolcem uziemiającym - jest to warunek zachowania niskich parametrów tętnienia i szumów na wyjściu zasilacza. Na płycie czołowej znajduje się żółty zacisk ozn. GND który jest wewnątrz zasilacza połączony z obudową zasilacza oraz z bolcem w gnieździe zasilającym. Optymalnie jest gdy Państwa stanowisko pracy jest wyłożone matą uziemiającą połączoną również z potencjałem ziemi (PE). Zadaniem takiej maty jest odprowadzanie ładunków elektrostatycznych.

Dla zapewnienia najniższych możliwych tętnień można dodatkowo jeden z zacisków (-) lub (+) połączyć z potencjałem ziemi (GND / PE), jednak wtedy trzeba pamiętać aby sprawdzić czy zasilany układ elektroniczny nie ma wewnątrz jakiegoś połączenia z potencjałem ziemi (PE) lub N. Jeśli planują Państwo używać zasilacza do zasilania np. driverów CNC bądź innych tego typu układów zasilanych np. z sieci 3-faz. NN mogących mieć połączenie z potencjałem PE, N lub nawet z potencjałem tzw. fazy L - proszę się zwrócić do nas z zapytaniem o możliwość współpracy. Zaciski (-) i (+) są połączone z potencjałem GND (PE) poprzez wewnętrzny układ RC.

Czytelny wyświetlacz LED 3 znakowy napięcia i prądu - prosta obsługa,  praktyczny przycisk STOP / OUT odłączania obciążenia bez konieczności odpinania kabli, liniowy stabilizator współpracujący z przewymiarowanym transformatorem o mocy obciążenia ciągłego 200W, szybki czas odpowiedzi regulatorów napięcia i prądu!

Profesjonalny zasilacz laboratoryjny liniowy szeregowy o świetnym stosunku jakości do ceny. Dla profesjonalistów wymagających najmniejszych możliwych szumów i tętnie.

Na wszelkie zapytania techniczne chętnie odpowiadamy. Zapewniamy wsparcie techniczne przy doborze elementów jak i doradztwo podczas montażu / parametryzacji / eksploatacji.

Polecamy!
