SX-KVM401C 4-portowy switch KVM HDMI+USB 4K

• Przełącznik, switch KVM sygnału HDMI oraz USB
• Pozwala na podłączenie 4-ech komputerów do jednego terminala monitor + klawiatura + mysz,
• Obsługa rozdzielczości do 3840×2160 60Hz, szerokie wsparcie systemów operacyjnych, niska latencja
• Przełączanie skrótami klawiszowymi.

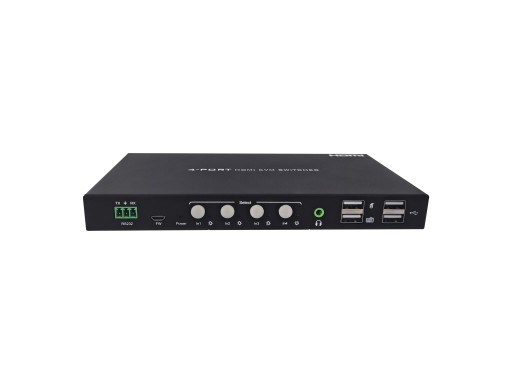

SX-KVM401C to switch KVM (przełącznik) sygnału wideo HDMI oraz USB umożliwiający podłączenie i pracę za pomocą jednego zestawu składającego się z klawiatury, myszy oraz monitora do czterech komputerów.

Cechy SX-KVM401C:

• Po stronie komputera: max. obsługiwana rozdzielczość HDMI 4K2K60Hz RGB4: 4: 4, 8 bitów ze skalowaniem w dół
• Po stronie wyświetlacza: max. obsługiwana rozdzielczość HDMI 4K2K60Hz YUV 4: 4: 4, 8 bitów
• Obsługuje HDCP2.2 i HDCP1.4
• Cztery interfejsy USB TYPU B przechodzą przez cztery interfejsy USB do odpowiedniego hosta kanału sygnału HDMI.
• Obsługa ekstrakcji dźwięku analogowego, nieskompresowanego dźwięku PCM
• Obsługuje przekazywanie formatów audio, w tym LPCM 2.0 / 5.1 / 7.1, Bitstream i HD Bitstream
• Obsługa systemów operacyjnych Windows XP / WIN7 / WIN10 / Apple / Ubuntu itp
• Obsługuje funkcje Hot-Plug – podłączaj lub odłączaj urządzenia do KVM w dowolnym momencie i bez wyłączania przełącznika.
• Obsługa automatycznego przełączania (monitoruje urządzenia w określonym przedziale czasowym)
• Obsługa klawiszy skrótów na klawiaturze do sterowania przełącznikiem KVM
• Możliwość korzystania z klawiatury i myszy bez żadnych opóźnień po zmianie urządzeń hosta
• Posiada uchwyty montażowe w zestawie

Dane techniczne

Obsługiwane rozdzielczości wejściowe:

• 50Hz: 576i, 576P, 720P, 1080P, 1080i
• 59.97/60Hz: 480i, 480P, 720P, 1080P, 4K2K
• 29.97/30Hz: 720P, 1080P, 4K2K
• 25Hz: 720P, 1080P, 4K2K
• 24Hz: 720P, 1080P, 4K2K

Rozdzielczości VESA (RGB8bit):

• 480×320, 640×480, 800×600, 1024×768, 1280×1024, 1400×1050,  1280×1024, 1360×768, 1366×768, 1400×1050, 1440×900, 1600×1200, 1680×1050, 1920×1080, 1920×1200, 2560×1400, 3840×2160, 4096×2160

  – wszystkie 60Hz, RGB, YCbCr 444 8-16 bit; YCbCr 422 8bit;

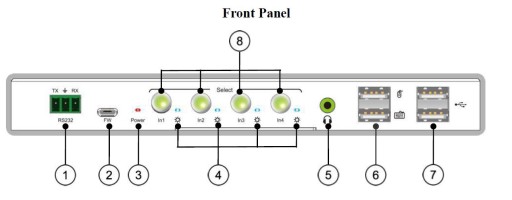

1). Port RS232 2). Port FW

3). Czerwona dioda = zasilanie podłączone

4). Niebieska dioda = połączenie USB

5) Dźwięk analogowy.

6). Porty wyjściowe klawiatury i myszy USB.

7). Port USB2.0 (do podłączenia dysku U i drukarki)

8). Przycisk przełącznika

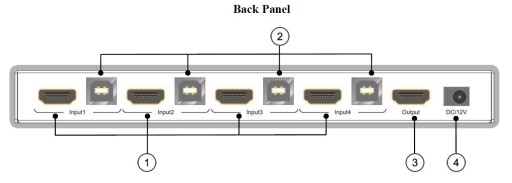

1). Wejście HDMI.

2). Porty hosta USB.

3). Wyjście HDMI.

4). Wejście zasilania 12 V DC.

Podłączanie i obsługa (1) Podłącz wszystkie komputery do przełącznika HDMI KVM za pomocą kabla HDMI i kabla USB A-B, a następnie uruchom wszystkie komputery. (2) Po uruchomieniu wszystkich komputerów w kroku 1 można przełączyć się na dowolny komputer za pomocą klawisza skrótu na klawiaturze lub klawiatury na panelu KVM. (Na przykład, jeśli chcesz sterować komputerem podłączonym do HDMI IN 2, po prostu naciśnij klawisz pod wskaźnikiem LED PORT 2 lub klawisze skrótów klawiaturowych).

JAK KORZYSTAĆ ZE SKRÓTÓW NA KLAWIATURZE: Aby przejść do trybu klawiszy skrótów, dwukrotnie naciśnij przycisk Scroll lock, a brzęczyk wyemituje jeden dźwięk. Wprowadź następującą kombinację klawiszy skrótu; brzęczyk wyda dźwięk raz, gdy wprowadzanie zostanie zakończone. (CTRL = Scroll Lock na poniższym spisie, podwójne kliknięcie Scroll Lock ma również efekt dwukrotnego kliknięcia CTRL)

1. Ctrl +Ctrl + Page Up – poprzedni port
2. Ctrl +Ctrl + Page Down – następny port
3. Ctrl +Ctrl + Spacja – Automatyczne przełączanie. Domyślny czas przełączania to 6 sekund. Regulowany czas przełączania. A minimalny czas przełączania to 6S.
4. Ctrl + Ctrl + +- – Dostosuj czas automatycznego przełączania.
5. Ctrl + Ctrl + F12 – Włącz / wyłącz brzęczyk pamięć nieulotna
6. Ctrl + Ctrl + 9 – Automatyczne przełączanie: podwójne kliknięcie kółkiem myszy + lewy przycisk myszy
7. Ctrl + Ctrl + 1~2 – Wybierz bezpośrednio port komputera (można wybrać bezpośrednio 1-2 porty)
8. Ctrl + Ctrl + f + l + a + s + h + spacja – Ustawienia fabryczne

ZAWARTOŚĆ OPAKOWANIA:

• 1x Przełącznik HDMI KVM
• 1x Zasilacz 12VDC.
• 1x Instrukcja obsługi
• 2x Uchwyt do montażu

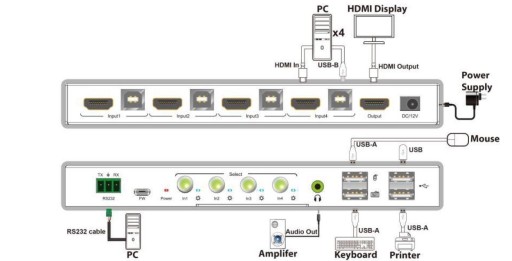

Schemat połączeń:
