Tokarko-frezarka CORMAK AT320 z postawą
Tokarko-frezarka AT-320 jest połączeniem dwóch maszyn, co przekłada się na wygodę użytkowania i oszczędność miejsca w przestrzeni pracy. Tokarka wyposażona jest w 12 -biegową przekładnię z silnikiem indukcyjnym 1,5kW/230V, frezarka wyposażona jest w 4 -biegową przekładnię z silnikiem indukcyjnym 0,55kW/230V. Wykonuje funkcje toczenia: obróbka zewnętrznych i wewnętrznych powierzchni cylindrycznych, nacinanie na nich gwintów, cięcie półfabrykatów. Funkcje frezowania: frezowanie rowków, wiercenie i rozwiercanie otworów. Stosowana jest w małych przedsiębiorstwach przemysłowych, warsztatach, garażach itp.
Opis maszyny
Maszyna posiada łączoną konstrukcję, która łączy dwa urządzenia na raz – tokarkę i frezarkę, czyli 2 w 1. Jednocześnie każda posiada osobny silnik indukcyjny (stała prędkość) - maksymalny moment obrotowy. Na maszynie można produkować części o złożonej konfiguracji, bez konieczności ponownej instalacji na innej maszynie. Ten model może zarówno naostrzyć część, jak i wyfrezować w niej rowki oraz wywiercić otwory poza osią i pod określonym kątem.
Tokarka
- Tokarka wyposażona w szybki włącznik na suporcie do zmiany kierunku obrotów wrzeciona.
- Silnik indukcyjny (stała prędkość) 1,5 kW/230V napędowy o dużej mocy i wysokim momencie obrotowym, optymalnie do obróbki stali, materiałów nieżelaznych.
- Układ chłodzenia w wyposażeniu standardowym.
- Przelot wrzeciona 38 mm zapewnia optymalne wyniku pracy, pozwalający na obróbkę wałów o dużych średnicach.
- Łoże z indukcyjną, szlifowaną prowadnicą ze stali hartowanej. Odpowiednia szerokość łoża 160 mm zapewnia stabilne i precyzyjne warunki pracy.
- Hartowane i szlifowane koła zębate w przekładni wrzeciona.
- Śruba pociągowa oraz wałek pociągowy do toczenia gwintów i posuwu automatycznego wzdłużnego i poprzecznego

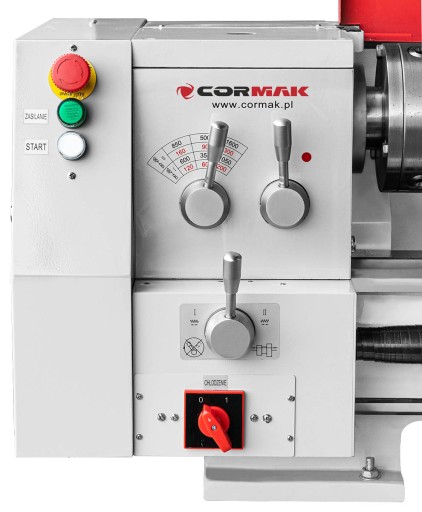

- Łatwa regulacja prędkości obrotów wrzeciona oraz posuwu automatycznego z ergonomicznego panelu sterowania na przekładnie.

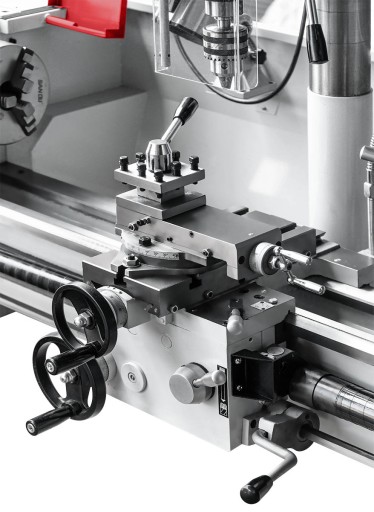

- Suport z kołami ręcznymi z precyzyjną skalą 0,05/ 0,5 mm (posuw poprzeczny/ wzdłużni).
- Sanie narzędziowe wraz z podziałką, obracane w zakresie ± 45°, oraz konik ma układ przesuwany ± 10 mm do toczenia stożków.

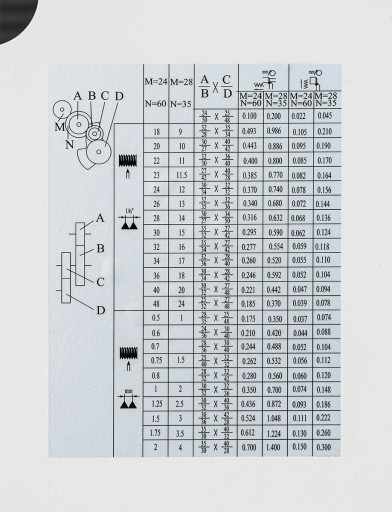

- Możliwość obróbki dużego zakresu gwintów bez konieczności wymiany kół zmianowych w gitarze. Szeroka gama toczonych gwintów: metryczny (17) 0,5–4 mm, (26) 9-48 Gg/1". Toczenie gwintów prawych i lewych
- Maszyna w pełni zgodna z wymogami dyrektyw UE (CE) oraz polskimi przepisami i normami DIN.

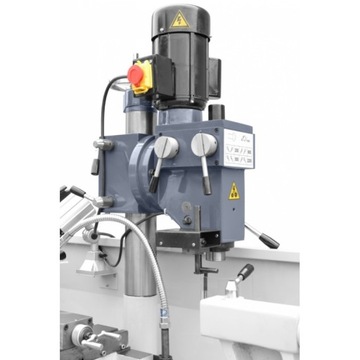

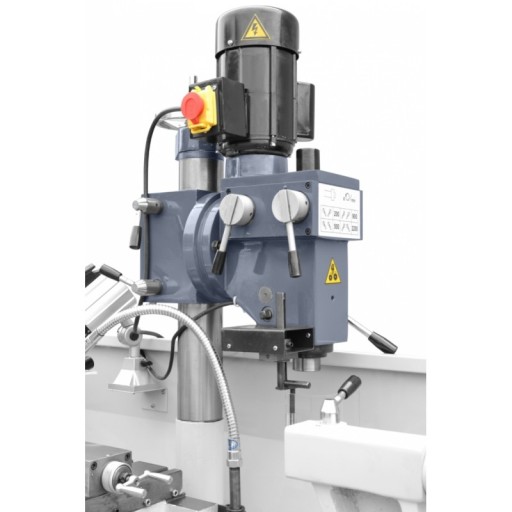

Przystawka frezarko-wiertarka
- Frezarko-wiertarka wyposażona jest w 4-biegową przekładnię (200-2200 obr/min) z silnikiem indukcyjnym (stała prędkość) 0,55 kW/230V - zapewnia maksymalny moment obrotowy.
- Kąt wrzeciona ± 90° - pozwala to na wiercenie otworów i frezowanie pod określonym kątem.
- Głowica frezarska osadzona jest na okrągłej kolumnie. Zapewnia to optymalną stabilność i dokładność, także regulację obrotu głowicy o 360° To gwarantuje wygodę w obróbce materiału.
- Maksymalna odległość głowicy od roboczej powierzchni 300 mm, pozwala obrabiać części różnej wysokości pionowym wrzecionem.
- Końcówka wrzeciona MK3 pozwala korzystać większe narzędzia dla obróbki metalu.
- Robocza powierzchnia ma poprzeczne i równolegle rowki teowe, przeznaczone do mocowania osprzętu, np. imadło albo płytki dociskowe.
- Przed rozpoczęciem frezowania konieczny jest demontaż imaka narzędziowego tokarki oraz zamontowanie w jego miejsce imadła maszynowego.
Parametry techniczne
TOKARKA:
- Uchwyt 3-szczękowy: 160 mm
- Maks. średnica toczenia nad łożem: 320 mm
- Średnicę toczenia nad suportem: 190 mm
- Rozstaw kłów: 800 mm
- Szerokość łoża: 160 mm
- Przelot wrzeciona: 38 mm
- Stożek wrzeciona: MK5
- Prędkości wrzeciona: 12 zakresów (I/II), 60-1600 ob/min.
- Zakres prędkości wrzeciona: I: 60, 120, 200, 350, 600, 1050 ob/min. II: 90, 160, 300, 500, 850, 1600 ob/min.
- Wymiary Imaka tokarskiego: 78 x 78 x 22 mm
- Maks. wymiar narzędzia: 16x16 mm
- Zakres przesuwu sań imaka: 120 (0,05) mm
- Zakres posuwu poprzecznego: 110 (0,05) mm
- Zakres przesuwu wzdłużnego: 570 (0,5) mm
- Liczba i zakres posuwów wzdłużnych: 0,1-1,4 mm/obr.
- Liczba i zakres posuwów poprzecznych: 0,022-0,3 mm/obr.
- Gwint metryczny: (17) 0,5–4 mm
- Gwint calowy: (26) 9-48 Gg/1"
- Średnica tulei konika: 34 mm
- Końcówka tulei konika: MK3
- Wysuw tulei konika: 85 mm
- Moc silnika: 1,5 kW / 230 V
- Moc pompy: 40 W
- Wymiary maszyny D/S/W (z podstawą): 1450 x 650 x 1750 mm
- Waga maszyny OK.: 400 kg. (±2%)
Parametry techniczne
FREZARKO-WIERTARKA
- Maks. średnica wiercenia: 20 MM
- Stożek pinoli wrzeciona: MT3
- Średnica pinoli wrzeciona: 45 mm
- Wysuw pinoli wrzeciona: 60 mm
- Nachylenie głowicy: -90° - +90°
- Kąt obrotu głowicy wokół kolumny: 360°
- Odległość końcówki wrzeciona od kolumny: 170 mm
- Odległość końcówki wrzeciona od stołu (min-maks): 45 -300 mm
- Prędkości wrzeciona: 4 stopnie, 200-2200 ob/min.
- Zakres prędkości wrzeciona: 200, 500, 900, 2200 ob/min.
- Moc silnika wrzeciona: 0,55 kW / 230V
Wyposażenie:
- Podstawa do maszyny
- Uchwyt tokarski 3-szczękowy 160 mm
- Szczęki lewe

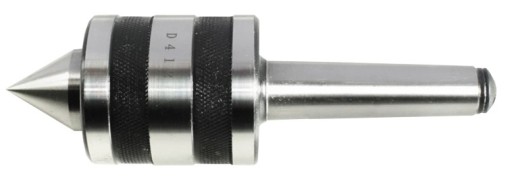

- Kieł stały MK5
- Kieł stały: MK3
- Koła zmianowe
- Trzpień wiertarski MK3/B16
- Uchwyt wiertarski B16 1-13mm
- Układ chłodzenia
- Smarownica
- Klucz do uchwytu i imaka
- Komplet narzędzi obsługowych
- Osłony bezpieczeństwa zgodne z normami CE
- Instrukcja obsługi w j. polskim
- Deklaracja zgodności CE
