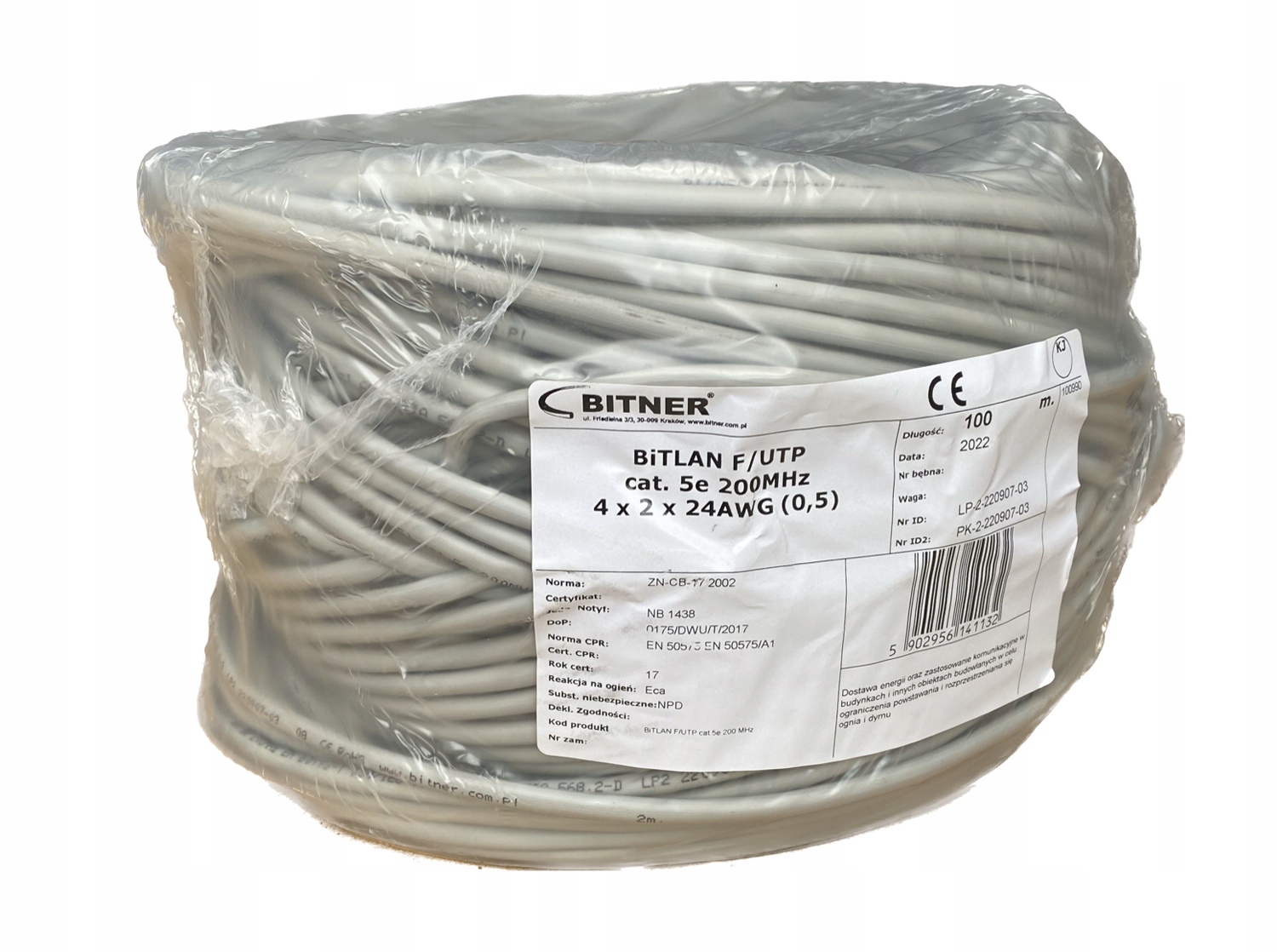

FTP-кабель Bitner BitLAN витая пара кат. 5e 100м.

Kabel FTP Bitner kat. 5e 100m (BITLAN)

Zastosowanie:

Kable BiTLAN F/UTP cat. 5e przeznaczone są do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 200 MHz o przepustowości binarnej do 1 Gb/s.

Kable nadają się do transmisji danych, dźwięku i obrazu telewizyjnego. Posiadają dodatkowy ekran wspólny i żyłę uziemiającą CuSn znajdującą się pod taśmą, które chronią przed wpływem działania zewnętrznych pól elektromagnetycznych. Kable przeznaczone są do układania na stałe w tzw. okablowanie strukturalne wewnątrz budynków zgodnie ze standardem PN-EN 50173-1:2011, ISO/IEC 11801 2nd ed., ANSI/TIA 568-C.2, jak również do zastosowania w sieciach przemysłowych narażonych na wpływ zewnętrznych zakłóceń elektromagnetycznych.

Dane techniczne:

Temperatura pracy kabla: -30°C do 70°C

Temperatura układania: -10°C do 50°C

Średnica zewnętrzna: 5,9mm

Min. promień gięcia: 6xØd – średnica zewnętrzna przewodu

Rezystancja pętli żył/pary w temp 20oC (max): 190 Ω/km

Asymetria rezystancji w torze transmisyjnym: ≤ 2 %

Pojemność skuteczna dowolnej pary przy 1 kHz: 50 ± 5 nF/km

Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz: max 1600 pF/km

Napięcie pracy: 150V

Rezystancja izolacji: min 500 MΩ/km

Próba napięciowa (żyła/żyła oraz żyła/ekran): 700V AC, 1000V DC

Impedancja falowa torów transmisyjnych: 100 ± 5 Ω

Prędkość propagacji NVP: 69%

Waga (przybliżona kabla): 37 kg/km

Waga miedzi Cu: 16kg/km

Budowa:

Żyły: miedziane (100% miedź) jednodrutowe, okrągłe z miękkiej miedzi elektrolitycznej

Izolacja żył: specjalna mieszanka poliolefinowa

Kolory izolacji żył: zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym

Ośrodek: 4 pary żył skręcone w ośrodek

Ekran: folia aluminiowa Al/Pet z żyłą uziemiającą CuSn

Powłoka: polwinit PCV oponowy

Kolor powłoki: szary RAL7035

Pakowanie:

Odcinki fabryczne - kable o długości 100m zwinięte są w krążki i pakowane w folię.

Kod producenta: TI0007
