Кабели Комплект кабелей для магнитолы Android, штекер 16 шт.

Zestaw podłączeniowy do radia android 7, 9 i 10,1calowych

_____________________________________________________

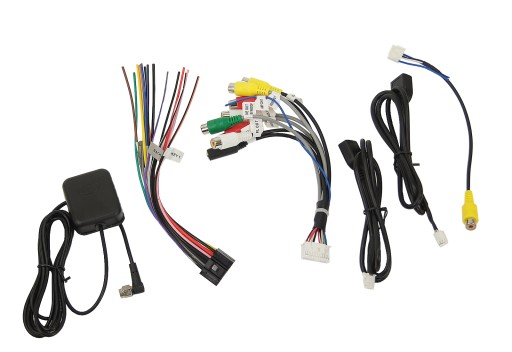

W zestawie:

• Wtyczka główna - 16pin - przewodów
• Wtyczka Audio z wejściem na mikrofon zewnętrzny Jack
• 2x przewód pod USB
• Przewód kamery cofania wraz z antenkami bluetooth i wi-fi
• Antena GPS

_______________________________________________________

Przed podłączeniem przewodów prosimy o sprawdzenie pinologi w odtwarzaczu.

Główne przewody opisane, ale warto przejrzeć bo nie każde radio może mieć taki sam sposób podłaczenia mimo, że wtyczki będą pasować.

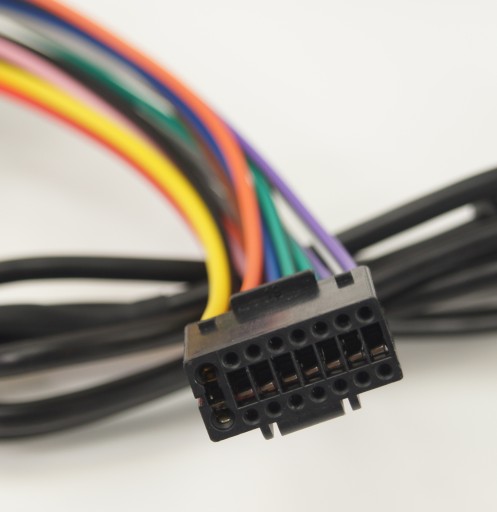

Wtyczka główna posiada:

1. przewód czerwony: "plus" po stacyjce
2. przewód żółty: "plus" stały
3. przewód czarny: masa "minus"
4. głośnik prawy przód
5. głośnik prawy przód
6. głośnik prawy tył
7. głośnik prawy tył
8. głośnik lewy tył
9. głośnik lewy tył
10. głośnik lewy przód
11. głośnik lewy przód
12. przewód kamery cofania
13. przewód podświetlenia klawiszy
14. przewód zasilania anteny (wzmacniacza)
15. przewód sterowania z kierownicy 1
16. przewód sterowania z kierownicy 2

Wtyczka z wtyczkami chinch

1. Dodatkowy mikrofon na przewodzie JACK
2. Wyjście na monitor
3. Wyjście na minitor 2
4. Wzmacniacz kanał prawy
5. Wzmacniacz kanał lewy
6. Urządzenie AUX
7. itd
