Płyta PIR 12 cm RECTICEL EUROWALL 1200 x 600 mm

EUROWALL PŁYTA PIR 12cm

Aukcja dotyczy 1 paczki= 2,88 m2

Ultracienka izolacja muru trójwarstwowego

Zastosowanie w murze szczelinowym izolacji cieplnej z płyty PIR Eurowall® jest szczególnie efektywnym rozwiązaniem ze względu na ultracienką grubość izolacji. Płyty termoizolacyjne Eurowall® opatrzone w zamek typu pióro - wpust eliminują w murze szczelinowym efekt mostka termicznego, a dzięki specjalnej okładzinie refleksyjnej stanowiącej ekran odbijający ciepło, polepszają efekt izolacji ściany. Płyty Eurowall® pokryte są obustronnie błyszcząca okładziną z naniesionym nadrukiem siatki ułatwiającym docinanie płyt.

Korzyści:

• Współczynnik przewodzenia ciepła: 0,022 W/mK
• Łatwy i szybki montaż
• Zamek typu pióro-wpust eliminuje powstawanie mostków termicznych
• Wodoodporne

Zastosowanie:

• Ściana

Izolacja ścian płytami Eurowall®

Zastosowanie w murze szczelinowym izolacji cieplnej z płyty PIR Eurowall® jest szczególnie efektywnym rozwiązaniem ze względu na ultracienką grubość izolacji. Płyty termoizolacyjne Eurowall® opatrzone w zamek typu pióro - wpust eliminują w murze szczelinowym efekt mostka termicznego, a dzięki specjalnej okładzinie refleksyjnej stanowiącej ekran odbijający ciepło, polepszają efekt izolacji ściany. Płyty Eurowall® pokryte są obustronnie błyszcząca okładziną z naniesionym nadrukiem siatki ułatwiającym docinanie płyt. Płyty Eurowall® produkowane są w standardowym wymiarze 600x1200mm. Dzięki poręcznemu formatowi oraz lekkości paneli ich montaż przebiega łatwo i szybko.

INSTRUKCJA MONTAŻU

EUROWALL - IZOLACJA MURU SZCZELINOWEGO

1.1. Wprowadzenie

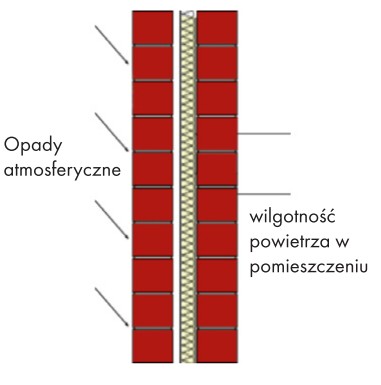

Ściany szczelinowe ze szczeliną częściowo wypełnioną izolacją cieplną to ściany, w których warstwa izolacji cieplnej styka się z warstwą muru wewnętrznego (konstrukcyjnego), a niewypełniona część szczeliny służy wentylacji.

Zalety ściany szczelinowej ze szczeliną częściowo wypełnioną płytami izolacyjnymi EUROWALL są następujące:

• Izolacja cieplna nie styka się bezpośrednio z zewnętrzną warstwą licową
• W przypadku kondensacji wewnętrznej pojawia się ona na wewnętrznej stronie ściany licowej
• Materiał termoizolacyjny nie ma kontaktu z wodą kondensacyjną
• Zewnętrzna ściana licowa wysycha szybciej na skutek wentylacji szczeliny

Innymi słowy zapewniona jest doskonała ochrona cieplna ściany przy zachowaniu wszystkich funkcji ścian szczelinowych.

1.2. Montaż płyt

• płyty EUROWALL powinny być zamocowane na konstrukcyjnej (wewnętrznej) części muru szczelinowego przy użyciu nierdzewnych kotew i zostać dokładnie dosunięte do siebie, tak aby uniemożliwiać powstawanie szczelin.
• Płyty EUROWALL należy montować na mijankę, z przesunięciem pionowych styków płyt w sąsiednich rzędach.
• W przypadku układania izolacji cieplnej w dwóch warstwach, należy zachować zasadę układu płyt na mijankę zarówno w każdej z warstw jak i w drugiej warstwie względem pierwszej.
• Płyty należy układać w ten sposób, aby frez „pióro” na górnym boku był skierowany do góry.
• W celu poprawy szczelności ocieplenia na przenikanie powietrza, na stykach zamontowanych płyt należy nakleić taśmę RECTITAPE.
• W przypadku układania izolacji cieplnej w dwóch warstwach taśmę RECTITAPE należy nakleić na styki drugiej warstwy.
• Pomiędzy termoizolacją, a zewnętrzną częścią muru należy pozostawić 2 cm (w przypadku muru ze spoiną cienką) do 3 cm wolnej przestrzeni (gdy spoina w murze wykonana przy użyciu zaprawy murarskiej zwykłej).
• W zewnętrznej części muru należy pozostawić szczeliny ponad linią fundamentów i ponad nadprożami. Szczeliny gwarantują wysychanie wody, która może dostawać się do przestrzeni między ścianami

1. EUROWALL

2. Ściana wewnętrzna konstrukcyjna

3. Warstwa tynku wewnętrznego

4. Hydroizolacja

5. Posadzka betonowa

6. EUROFLOOR

7. Podłoże betonowe

8. Cegła izolująca

9. Ściana zewnętrzna licowa

10. Szczelina wentylacyjna

11. Krążek dociskowy

12. Kotwa

13. Przestrzeń powietrzna

14. Fuga posadzkowa

Podczas wykonywania prac murarskich ściany powinny zostać zabezpieczone przed

oddziaływaniem warunków atmosferycznych. Na czas przerwy w pracach (koniec dnia roboczego, weekend, ..) ściany powinny zostać osłonięte i zabezpieczone przed wnikaniem wilgoci i wody.

Izolowanie ścian piwnicznych:

1. Płyta fundamentowa

2. Ściana piwnicy

3. Folia PE

4. Eurofloor/ Eurofloor 300

5. Eurothane Bi-4

6. Membrana wodochronna

7. Klej

8. Podłoże betonowe

Zalety stosowania twardych płyt izolacyjnych w odniesieniu do płyt miękkich:

1. Brak możliwości osunięcia pod działywaniem siły ciężkości oraz ciężaru zamokniętych płyt termoizolacyjnych

2. Łatwość obróbki, dobre przyleganie płyt na stykach (frez wpust-pióro po obwodzie)

3. Brak włókien powodujących podrażnienia skóry i dróg oddechowych

4. Zawsze jednakowa grubość warstwy izolacyjnej (inaczej niż w wypadku miękkich termoizolacji)

1.3. Montaż – otwory okienne

Płyty Eurowall nałożyć dokładnie docisnąć do wewnętrznej ściany i zamocować przy użyciu kotew montażowych. Kotwy montować skośnie do dołu (od warstwy wewnętrznej do zewnętrznej) w celu zapobiegnięcia penetracji wody z warstw zewnętrznych do wewnętrznych. Pomiędzy płytą termoizolacyjna a ścianą licową zachować przestrzeń przynajmniej 2-3 cm.

1. Szyba

2. Rama okienna

3. Nadproże

4. Izolacja cieplna

5. Ściana wewnętrzna

6. Tynk

7. Uszczelka

8. Kątownik metalowy

9. Otwór wentylacyjny

10. Ściana licowa

11. Izolacja wodochronna

12. Obudowa ościeża okiennego

Na naszych aukcjach znajdziesz płyty o wymiarach:

• 3cm= 11,52 m2
• 4cm= 8,64 m2
• 5cm= 7,20 m2
• 10cm= 3,6 m2
