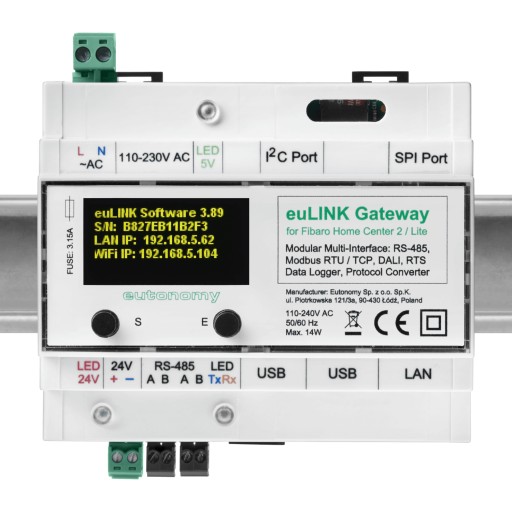

Шлюз euLINK MODBUS RTU/TCP с Fibaro Z-Wave

euLINK – „tłumacz” dla systemów inteligentnych budynków

Bramka euLINK stanowi interfejs komunikacji pomiędzy aplikacją i systemem FIBARO, a pozostałymi komponentami infrastruktury budynku takimi jak klimatyzacja, ogrzewanie, wentylacja czy oświetlenie DALI. Urządzenie może również pełnić uniwersalnego czytnika i rejestratora danych, pobieranych z czujników, liczników oraz mierników rozmaitych wielkości fizycznych. Pozwala również na konwersję protokołów, między innymi TCP/IP <-> RS-232/RS-485 oraz MODBUS RTU <->MODBUS TCP.

Bramka ma konstrukcję modułową i można do niej nabyć rozmaite moduły peryferyjne, podłączone do portów SPI lub I2C jednostki centralnej.

Prawdziwie inteligentne i „zintegrowane” budynki

Platforma FIBARO dzięki bramce euLINK zyskuje możliwość łączenia najważniejszych funkcji sterowanie budynkiem: światła (także DALI), klimatyzacja, ogrzewanie rekuperacja czy systemy alarmowe. W rezultacie otrzymujemy bezpieczne i energetycznie oszczędne środowisko inteligentnego budynku. Dodatkowo do sterowania wystarczy jedna aplikacja.

Zarządzanie i konfiguracja są możliwe poprzez dowolną przeglądarkę internetową. Wygoda polega na tym, że system można zainstalować skądkolwiek – w zależności od potrzeb i referencji.

Łączy unikalność i uniwersalność

Produkt od Eutonomy to wspólna platforma komunikacyjna dla wszystkich instalacji i obiektów w przestrzenie IoT w budynku. Pozwala na połączenie instalacji elektrycznych, teletechnicznych, HVAC czy systemów alarmowych, nagłośnienia lub monitoringu. euLINK jest jedynym rozwiązaniem na rynku dedykowanym platformie FIBARO i oferującym tak szeroką funkcjonalność.

Dzięki euLINK-owi przywracamy uniwersalny język komunikacji między urządzeniami (i ich dialektami) pochodzącymi od różnych producentów.

Napięcie zasilania: 100-240 V AC, 50-60 Hz

Pobór mocy: maksymalnie 14W

Zabezpieczenia: Bezpiecznik zwłoczny 2.0A /

250V, bezpiecznik polimerowy

PTC 2.0A / 5V

Wymiary obudowy: 107 x 90 x 58 mm

Szerokość w modułach: 6 modułów TE na szynie DIN

Stopień ochrony: IP20

Temperatura pracy: od 0°C do +40°C

Wilgotność względna: ≤90%, bez kondensacji

Platforma sprzętowa

Mikrokomputer: euLINK: Raspberry Pi 4B

System operacyjny: Linux Ubuntu

Karta pamięci: microSD 16 GB HC I Class 10

Wyświetlacz: OLED 1.54” z 2 przyciskami do podstawowej diagnostyki

Transmisja szeregowa: Wbudowany port RS-485 z terminatorem 120Ω załączanym programowo, separacja galwaniczna do 1kV

Port przewodowy sieci LAN: Ethernet 10/100/1000 Mb/s

Transmisja bezprzewodowa WiFi 802.11b/g/n/ac

Porty USB: euLINK: 2 x USB 2.0, 2 x USB 3.0 euLINK Lite: 4 x USB 2.0

Komunikacja z modułami rozszerzeń: Zewnętrzne porty magistral SPI oraz I2C, port 1-Wire

Wyjścia zasilania rozszerzeń DC 12V/1W, 5V/1W
