Адаптер 16-битной флэш-платы TSOP48 простой UFP 6.03

Adapter dla 16-bit oraz 8/16-bit pamięci Flash TSOP48 pozwalający programować  pamięci Flash o organizacji zarówno 8/16-bit jak i wyłącznie 16-bit (np. Intel 28Fxx0 B3/C3 czy SST 39VF/LFxx0)

i pojemności 1, 2, 4, 8, 16 i 32 Mbit (tj. 128,256,512KB oraz 1,2 i 4MB) typu:

- 26/28/29/39/49F(LV)100

- 26/28/29/39/49F(LV)200

- 26/28/29/39/49F(LV)400

- 26/28/29/39/49F(LV)800

- 26/28/29/39/49F(LV)160

- 26/28/29/39/49F(LV)32x -  w obudowach TSOP48 (SMD).

- przy użyciu programatora Universal Flash Programmer (v. 6.0x) i programu Willem EPROM Prog

Adapter w celach ekonomicznych (zużywanie się PCB na której jest wlutowywana pamięć) został zaprojektowany jako urządzenie dwuelementowe i składa się z::

- Płyty głównej adaptera - zawierającej cały układ elektroniczny - wpinanej bezpośrednio w złącze programatora

- Płytki (AddOn) do bezpośredniego wlutowania pamięci Flash TSOP48 - wpinanej do płyty głównej adaptera (wymaga wlutowania pamięci na czas programowania) - dostępnej również osobno

Powyżej oferowany produkt zawiera oba wymienione elementy.

Adapter posiada dwie zworki konfiguracyjne:

- dla wyboru typu układu (28Fx00 lub 26/29/49F(LV)x00

- Odległość między rzędami wyprowadzeń układu TSOP48: 18,4mm

- Raster (odległość między poszczególnymi nóżkami): 0,5mm

Adapter dedykowany wyłącznie programatorom Universal Flash Programmer 6.0x (ELIPTOR lub Epsilon)

Powyższa wersja z AddOn w wersji typu simple - do bezpośredniego wlutowania układu (lub podstawki SMD)

Na powiązanej aukcji dostępny jest AddOn w wersji  z wygodną  podstawką TSOP48 ZIF (ang. zero insertion force) do łatwego i szybkiego umieszczenia w niej pamięci Flash (bez konieczności jej lutowania).

Programowanie odbywa się w trybie "Word mode" (16-bit).

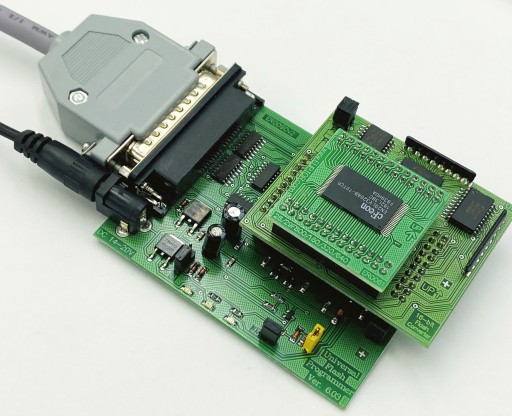

Przedmiotem sprzedaży jest sam adapter. Programator i układ widoczny na zdjęciu powyżej jest prezentowany wyłącznie w celach poglądowych.
