ISO CUB ДЛЯ 2DIN РАДИОАДАПТЕРА ANDROID

☑️ Kostka, przejście z radia Android 2DIN na standard ISO

Oferujemy profesjonalne doradztwo i wsparcie techniczne!

⭐⭐⭐⭐⭐

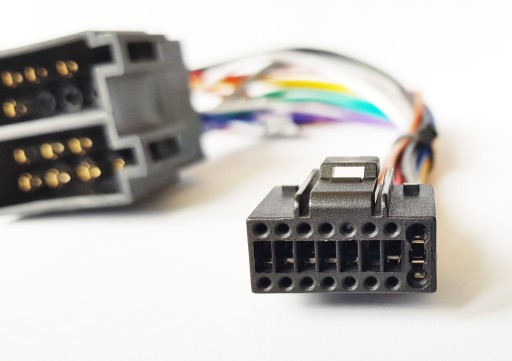

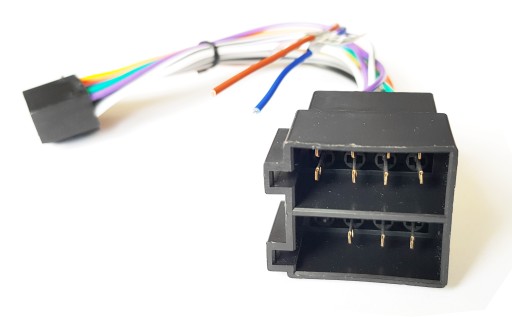

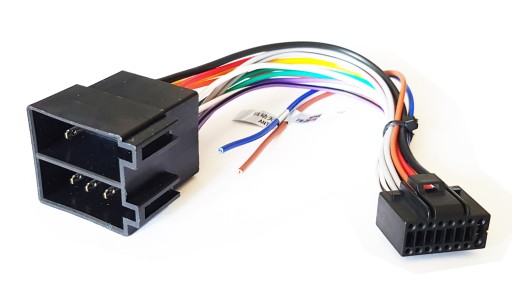

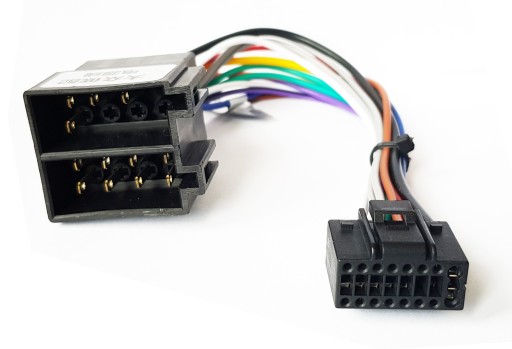

Adapter, kostka ISO, przeznaczony do radia chińskiego 2DIN wyposażonego w system Android. Cechuje się niezawodnością działania i intuicyjnością podłączenia. Schemat wyprowadzenia pinów w dalszej części aukcji.

 Najważniejsze cechy:

✔️ Kompatybilność: radia chińskie 2DIN wyposażone w Androida,

✔️ Niezawodność działania,

✔️ Ilość pinów: 16,

✔️ Jakość wykonania,

✔️ Umożliwia bezproblemową instalację radioodbiornika w przypadku gdy kostka fabryczna powoduje błędy w podłączeniu.

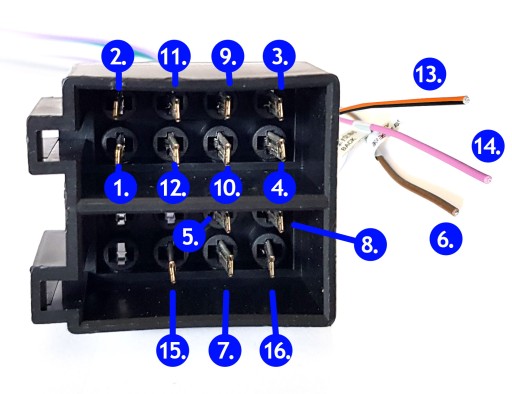

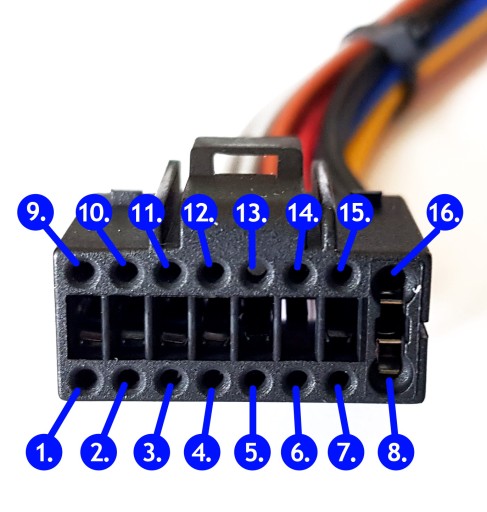

✏️ Schemat podłączenia:

1. Przewód fioletowo-czarny - Głośnik tylny, prawy - minus
2. Przewód fioletowy - Głośnik tylny, prawy - plus
3. Przewód zielony - Głośnik tylny, lewy - plus
4. Przewód zielono-czarny - Głośnik tylny, lewy - minus
5. Przewód niebieski - Antena / wzbudzenie wzmacniacza
6. Przewód brązowy - Key 2 - podłączenie sterowanie z kierownicy
7. Przewód pomarańczowy - Detekcja włączonych świateł (automatyczne przyciemnianie podświetlenia ekranu radia)
8. Przewód żółty - +12V z akumulatora.
9. Przewód biały - Głośnik przedni, lewy - plus
10. Przewód biało-czarny - Głośnik przedni lewy - minus
11. Przewód szary - Głośnik przedni, prawy - plus
12. Przewód szaro-czarny - Głośnik przedni, prawy - minus
13. Przewód pomarańczowo-czarny - Key 1
14. Przewód różowy - Kamera cofania.
15. Przewód czerwony - Stacyjka.
16. Przewód czarny - Masa.

1. Przewód fioletowo-czarny - Głośnik tylny, prawy - minus
2. Przewód fioletowy - Głośnik tylny, prawy - plus
3. Przewód zielony - Głośnik tylny, lewy - plus
4. Przewód zielono-czarny - Głośnik tylny, lewy - minus
5. Przewód niebieski - Antena / wzbudzenie wzmacniacza
6. Przewód brązowy - Key 2
7. Przewód pomarańczowy - Detekcja włączonych świateł (automatyczne przyciemnianie podświetlenia ekranu radia)
8. Przewód żółty - +12V z akumulatora.
9. Przewód biały - Głośnik przedni, lewy - plus
10. Przewód biało-czarny - Głośnik przedni lewy - minus
11. Przewód szary - Głośnik przedni, prawy - plus
12. Przewód szaro-czarny - Głośnik przedni, prawy - minus
13. Przewód pomarańczowo - czarny Key 1
14. Przewód różowy - Kamera cofania.
15. Przewód czerwony - Stacyjka.
16. Przewód czarny - Masa.
