Регулируемый стабилизатор-регулятор LM317T 1-37В 1,5А

Fabrycznie nowy (24 miesiące gwarancji):

LM317T Nastawny Regulator i Stabilizator napięcia 1,2 - 37V, 1,5A

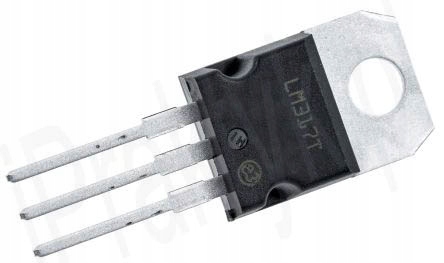

LM317T, 3-DIP, TO-220

Przedmiotem niniejszej aukcji jest nastawny regulator i stabilizator napięcia - utrzymuje on stałe (zadane wcześniej) napięcie z zakresu od 1,2 do 37V, 1,5A stosowany w układach elektronicznych (np. projektach Arduino i przy zasilaniu oświetleń LED).

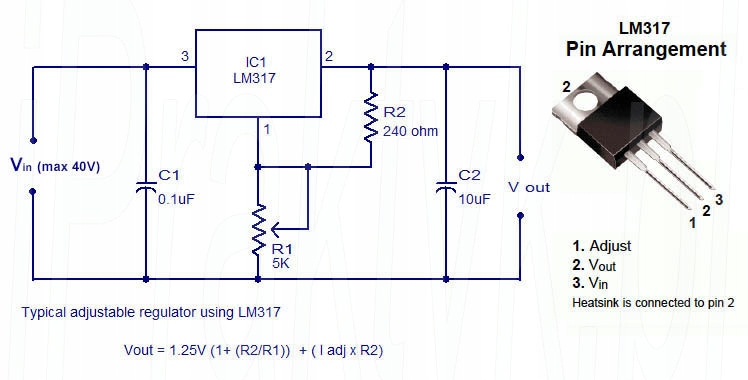

Regulacja napięcia wyjściowego ustalana jest przy pomocy dwóch rezystorów wpiętych do nóżki 1 układu. Druga nóżka rezystorów jest połączona z wyjściem dodatnim/wyregulowanym (dla R1) i wspólnym minusem (dla R2).

Przykładowe wartości rezystorów w połączeniu z uzyskanym napięciem wyjściowym pokazuje tabla z prawej strony.

Należy zauważyć, że radiator połączony jest z pinem 2 (Vout).

Układ ten zabezpiecza wrażliwe elementy przed zniszczeniem w skutek podania za wysokiego napięcia.

Specyfikacja techniczna:

• Wyregulowane i wystabilizowane napięcie wyjściowe: zadane z zakresu 1,2 do 37V;
• Maksymalne napięcie wejściowe: 40V;
• Minimalny spadek napięcia (Vin-Vout): 3V;
• Maksynalne obciążenie: 1,5A;
• Obudowa: TO-220;
• 3 piny;
• Zakres temperatury pracy: od 0°C do 125°C;
