SPARTA LAMBDA Комбинированная антенна UHF+VHF DVB-t + блок питания

Na tej aukcji proponujemy :

1. Antena naziemnej telewizji cyfrowej - OPTICUM SPARTA LAMBDA Combo UHF+VHF LTE ...
2. ZASILACZ ANTENOWY 12V IMPULSOWY Opticum PS1

Nowoczesna antena kierunkowa OPTICUM SPARTA LAMBDA Combo UHF+VHF LTE  (długość nośnika: 84 cm) o dużej skuteczności odbioru sygnałów cyfrowej telewizji DVB-t z nadajników naziemnych w paśmie UHF (MUX 1-3 i 4) oraz VHF (MUX-8 w polaryzacji poziomej lub pionowej). Innowacyjne rozwiązanie - antena wyposażona w bypass amplifier co oznacza, że po bezpośrednim podłączeniu anteny do telewizora lub dekodera pracuje ona jako pasywna (bez wzmacniacza), natomiast po podłączeniu zasilacza od 12 do 24 V antena pracuje jako aktywna ze wzmacniaczem.

.

opis anteny :

• antena typu Combo VHF+UHF o wysokiej skuteczności, wzmocnieniu i niskim współczynniku szumów,
• antena składana konstrukcji symfazowej, co ułatwia szybki montaż anteny i jej instalację,
• 2 direktory powodują lepszą kierunkowość anteny oraz eliminują echa pochodzące z sygnałów odbitych,
• elementy metalowe wykonane z aluminium, elementy plastikowe z plastiku, elementy stalowe cynkowane,
• puszka zabezpieczająca podłączenie anteny odporna na wodę  i promieniowanie UV, co gwarantuje długą żywotność anteny,
• przekładany dipol (poziom, pion) umożliwia odbiór programów VHF (MUX 8) w polaryzacji poziomej lub pionowej,
• antena kompatybilna z systemami DVB-T, DVB-T2 oraz ATSC w polaryzacji zależnej od montażu dipola na pasmo VHF,
• zakres pracy na pasmach VHF 174-230 MHx (MUX-8), UHF 470-790 MHz (MUX-1,2,3),
• regulacja pionowa montowania anteny: 20 stopni, ułatwia uzyskanie prawidłowo sygnału w pobliżu nadajnika i terenie górskim,
• innowacyjne rozwiązanie – dipol anteny wyposażony jest w Bypass Amplifier – 2-funkcyjny dipol który po podłączeniu zasilania (12 V-24 V) przechodzi w funkcje pracy anteny aktywnej,
• DWA TRYBY PRACY:  PASYWNY - wzmocnienie 4-7 dB dla VHF i 10-13,5 dB dla UHF,  AKTYWNY - wzmocnienie 7-12 dB dla VHF i 20-28 dB dla UHF (łączne wzmocnienie pasywne i aktywne),
• posiada wbudowany filtr LTE, który eliminuje zakłócenia sygnałów LTE (np.z sieci komórkowej),
• wyjście z anteny do przewodu koncentrycznego zakończone gniazdem F,
• antena jest wstępnie złożona, przygotowanie jej do instalacji wymaga jedynie kilku czynności,
• montaż i podłączenie anteny są bardzo łatwe i wygodne, średnica masztu do montowania anteny od 25 do 60 mm,
• ilość elementów : 2x5 directorów, 2 dipole (UHF i VHF), 2 zespolone reflektory,  długość nośnika : 84,5 cm,
• waga anteny ok. 2,9 kg, całość w opakowaniu ok. 3,3 kg,

parametry techniczne anteny :

• zakres częstotliwości : VHF 174-230 MHx, UHF 470-790 MHz, zakres odbieranych kanałów 5 ÷ 69,
• impedancja wyjściowa : 75 Ohm (Ω), podłączenie przewodu poprzez złącze F,
• polaryzacja : pozioma lub pionowa dla VHF w zależności od montażu dipola,
• katalogowy zysk energetyczny : jako PASYWNA 4-7 dB dla VHF i 10-13,5 dB dla UHF, jako AKTYWNA 7-12 dB dla VHF i 20-28 dB dla UHF

.

UWAGA WAŻNE ! ! ! :

• w paśmie UHF (kanały 21-60) to jest MUX 1-3 antena będzie prawidłowo działała na terenie całej Polski,
• w paśmie VHF (kanały 6-12) antena będzie prawidłowo działała z poziomym dipolem VHF w tych regionach kraju gdzie MUX-8 nadawać będzie z nadajników w polaryzacji poziomej, obecnie są to nadajniki : Katowice / Kosztowy, k.6 , pozioma, 20 kW ;   Łódź / Zygry, k.6 , pozioma, 20 kW ;   Warszawa / PKiN, k.7 , pozioma, 2 kW ;
• z pionowo zamontowanym dipolem VHF antena będzie prawidłowo działała w paśmie VHF (MUX-8) nadawanym w polaryzacji pionowej: Gdańsk / Chwaszczyno, k.6 , pionowa, 20 kW ;   Kraków / Chorągwica, k.7 , pionowa, 10 kW ; Rzeszów / Sucha Góra, k.6, pionowa, 18 kW ;   Wrocław / Ślęża, k.6 , pionowa, 16 kW ;

.

poniżej zdjęcia przedmiotów z tej aukcji :

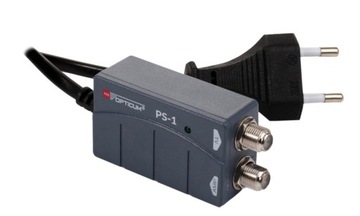

Zasilacz Opticum Red PS-1 ... impulsowy DC 12V/300mA ... do wzmacniaczy anten naziemnych DVB-T m.in.: SPARTA, LAMBDA, VIVA, HIRRO ....

.

parametru użytkowe zasilacza :

• zasilacz Opticum Red PS-1 jest zasilaczem impulsowym
• zasilacz antenowy o napięciu DC 12V/300mA do anten naziemnych DVB-T
• idealny do zasilania dowolnego wzmacniacza antenowego, pojedynczego w kaskadzie, lub innych wzmacniaczy liniowych ,
• całkowite pobór prądu wzmacniacza nie powinien przekraczać 300 mA,
• zasilacz jest przystosowany do pracy ciągłej wyłącznie w pomieszczeniach,
• gniazda F umożliwiają proste, bezpieczne i trwałe podłączenie kabla antenowego do wzmacniacza za pomocą złączy F.
• zasilacz dedykowany m.in. dla anteny DVB-T Opticum: SPARTA, LAMBDA, VIVA, HIRRO ....

.

parametry użytkowe i techniczne :

• wyjście napięcia DC: 12V DC - tolerancja napięcia 5V - prąd 300mA max,
• typ złącza: Typ F (żeński) IEC601169-24 , utrata wprowadzania sygnału: 0,5dB
• zakres częstotliwości sygnału antenowego: 5 - 1000MHz,
• wejściowa częstotliwość prądu zmiennego: 50/60Hz
• zapotrzebowanie na moc pod obciążeniem: 230V ~ 50Hz, max 5W, max moc wyjściowa: 3,6W,
• zapotrzebowanie na moc przy braku obciążenia: 230V ~ 50Hz przy <0.3W,
• wskaźnik mocy: zielona dioda LED,
• napięcie wyjściowe: 12V DC, max prąd wyjściowy: 300mA, średnia sprawność czynna: 76,01%
• temperatura pracy: 0-40 stopni Celsjusza,
• wymiary: 72,7 (dł.) x 35,5 (szer.) x 24,7 (wys.) mm

.

poniżej zdjęcia przedmiotów z tej aukcji :
