8 Датчики парковки задним ходом LED LCD PARKTRONIC

8 Czujników Parkowania Cofania

LED PARKTRONIC

Uniwersalny system czujników parkowania, wyposażony w 8 sensorów oraz sygnalizator graficznym i dźwiękowy. Zestaw zapewnia bezpieczniejsze i łatwiejsze manewrowanie pojazdem. System nadzoruje obszar za samochodem i informuje kierowcę o zbliżaniu się do przeszkody. Urządzenie uruchamia się automatycznie po włączeniu światła cofania. Głośnik emituje sygnał dźwiękowy, gdy odległość pojazdu od przeszkody wynosi ok. 0,3 - 2,5 metrów. Dźwięk nasila się, gdy pojazd zbliża się do przeszkody. Zestaw wykrywa inne samochody, słupki, dzieci, zwierzęta i małe przeszkody.

Dane Techniczne

• Średnica sensorów: 22 mm
• Zasilanie: 12V
• Pobór Mocy: <4W
• Częstotliwość ultradźwiękowa sensorów: 40KHz
• Temperatura pracy urządzenia: -30°C do +70°C
• Błąd pomiaru: +/- 5cm
• Kolor: czarny
• Dopuszczalny kąt nachylenia zderzaka: +/- 5°
• Długość przewodu czujników: 2,4 m
• Długość przewodu zasilającego: 70 cm

W skład zestawu wchodzą:

• Wyświetlacz LED
• Centralka sterująca
• Instrukcja obsługi
• Taśma samoprzylepna dwustronna, za pomocą taśmy przyklejamy wyświetlacz oraz centralkę do samochodu
• Kabel zasilający - podłączamy nim centralkę sterującą pod 12V w samochodzie
• Otwornicę o średnicy 22mm do wykonania otworów w zderzaku
• 8 czujników, umieszczane w zderzaku z długimi kablami, aby je połączyć z centralką. Kolor CZARNY.

Opis połączeń w centrali systemu

1. POWER - podłączamy dołączony kabel pod 12V w samochodzie

2. MONITOR - podłączenie monitora, kablem wychodzącym z wyświetlacza

3. Podłączenie 8 czujników wyposażonych w kable połączeniowe

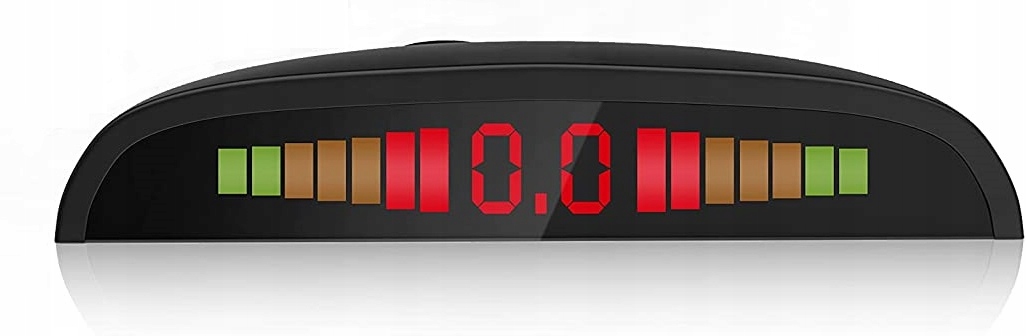

Wyświetlacz LED

Wyposażony w długi połączeniowy kabel do centralki.

Sygnalizuje diodami oraz na panelu cyfrowym odległość od przeszkody

Wyświetlacz LED także sygnalizuje sygnałem dźwiękowym odległość od przeszkody

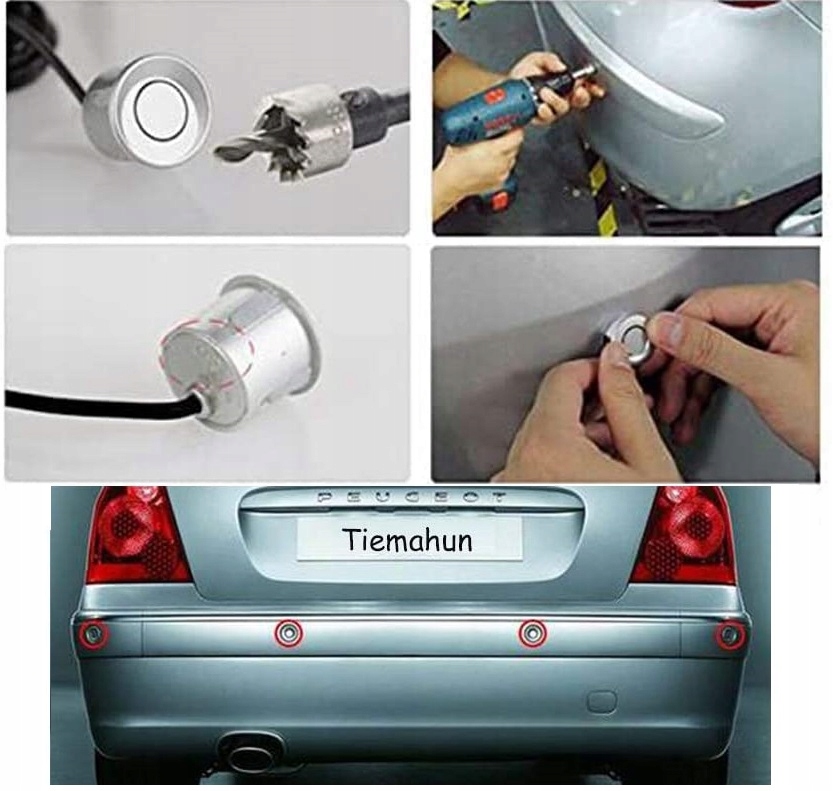

Prawidłowy montaż czujników

Sprawdzamy, czy otwornica i sensory mają ten sam wymiar

Wiercimy otwory na czujniki

Sprawdzamy pozycję czujnika w samochodzie. Napis UP na tylnej ściance czujnika - oznacza, że tą strona czujnik musi być skierowany do góry

Wciskamy czujnik do zderzaka

Zamontowane czujniki

zdecydowanie poprawiają

bezpieczeństwo samochodu

podczas manewrów

Wszystkie 8 czujników posiada

bardzo długi kabel, który

umożliwia podłączenie sensorów

do centralki

Dołączone sensory są

w kolorze czarnym.

Kolor ten idealnie pasuje do większości kolorów samochodowych.

Zawsze samemu można polakierować czujnik na swój własny kolor

( nie wpływa to na pracę czujników )

Do zestawu dołączana jest

otwornica o średnicy 22mm

do wykonania otworów

w zderzaku
