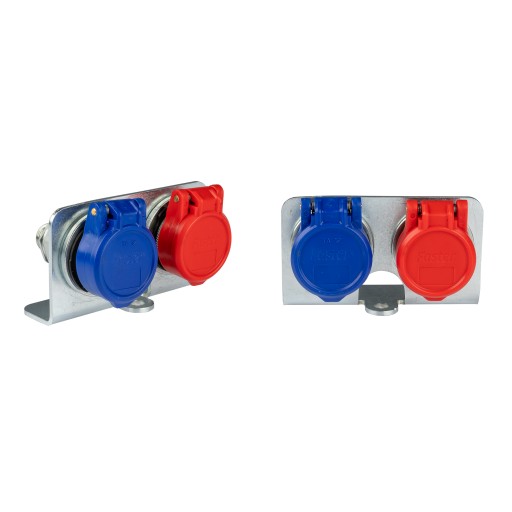

ZESTAW PUSH-PULL 2X GNIAZDO EURO M18 B HYDROLIDER

SZYBKOZŁĄCZA HYDRAULICZNE GNIAZDA EURO ISO M18x1.5

PRACUJĄCYCH W SYSTEMIE PUSH-PULL

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.60.55.600.18

Zastosowanie:

Szybkozłącza służą do szybkiego łączenia i rozłączania poszczególnych linii hydraulicznych, bez ryzyka wycieków i dostania się zabrudzeń do układu. Bardzo pomocne przy wielokrotnym podłączaniu i rozłączaniu różnych maszyn i urządzeń zasilanych z jednego napędu hydraulicznego, np. ciągnika.

System PUSH-PULL pozwala na wkładanie lub wyjmowanie wtyczki z gniazda bez potrzeby dodatkowego odblokowania gniazda poprzez pociągnięcie jego korpusu do tyłu. Mocowanie w systemie PUSH-PULL wymaga jedynie wciśnięcia lub pociągnięcia za wtyczkę lub przewód hydrauliczny do niej przykręcony.

Warunkiem pracy gniazda w systemie PUSH-PULL jest możliwość jego przesunięcia razem z przewodem hydraulicznym do niego podłączonym o zakres około 20mm w kierunku wtyczki. W związku z tym gniazda przykręcone bezpośrednio do sztywnych rurek lub sztywno zamocowanych przewodów nie mogą pracować w systemie PUSH-PULL.

Dodatkowo wymagane jest aby podstawa wspornika mocującego gniazda była na stałe przymocowana (np. przyspawana) do stałego elementu konstrukcyjnego maszyny lub ciągnika.Szybkozłącze hydrauliczne gniazda (PUSH PULL). Najpopularniejsze szybkozłącza hydrauliczne o bardzo szerokim zastosowaniu.Ten rodzaj wykonania gniazda szybkozłącza zabezpiecza przed pęknięciem przewodu hydraulicznego i utratą oleju hydraulicznego wprzypadku jego niezanierzonego naciągnięcia - np. odjazd ciągnika bez odczepiania hydrauliki z podłączonej maszyny ( montaż gniazdaszybkozłącza do korpusu w ciągniku za tuleję blokującą). Podpięcie i odpięcie przewodów hydraulicznych odbywa sie prz użyciu jedenj ręki).

Dane techniczne:

• Typ szybkozłączy: gniazda euro M18x1.5 norma ISO
• Materiał szybkozłączy: stal galwanizowana
• Materiał wspornika: stal ocynkowana
• Materiał zaślepek: tworzywo sztuczne
