Moduł powerbank QC PD FCP VOOC 22,5W

2x USB A 3.0 / 1x USB-C / 1x microUSB / 1x Lightning

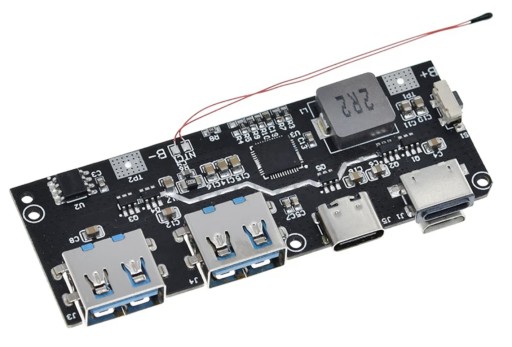

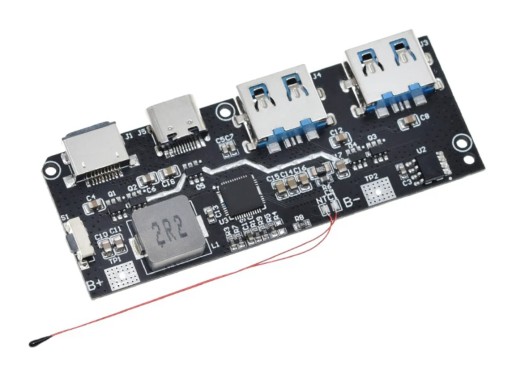

Moduł przeznaczony do budowy powerbanka z ogniw litowych.

• dwa wyjścia USB A 3.0  i jedno dwukierunkowe USB-C
• trzy wejścia: gniazda ładowania USB-C, microUSB lub Ligtning

Cechy:

• do ogniw Li-Ion/Li-Pol - nominalnie 3,6V/3,7V (2,8V-4,2V)
• maksymalna moc: 22,5W
• wejście: USB-C / microUSB / Lightning (napięcie w zakresie 4,5-13,5V)
• wyjście: 2x USB A 3.0 / USB-C (napięcia zależne od protokołu w zakresie 5-12V)
• max prąd wyjściowy: 5A
• wspiera szybkie ładowanie: PPS, PD3.0/PD3.0, QC4+, QC4 / QC3.0 / QC2.0, FPC/AFC/SCP/SFCP, PE1.1/PE2.0/VOOC (Power Delivery, Quick Charge, Apple, Samsung, Fast Charge, Oppo)
• wspiera szybkie ładowanie ogniw: PD3.0 / PD2.0, AFC/FCP/SCP, PE1.1
• możliwe jednoczesne ładowanie i rozładowywanie powerbanka
• 12 bitowy przetwornik do pomiaru mocy
• wbudowane zabezpieczenie overtemperature (termistor NTC na przewodzie 6cm) - należy przymocować go do ogniwa, jeśli nie jest potrzebny, można zewrzeć jego piny
• sprawność: do 95%
• zabezpieczenia ogniwa przed nadmiernym rozładowaniem i naładowaniem, przed skutkami zwarć, nadprądowe oraz temperaturowe
• przycisk sygnalizujący poziom naładowania ogniw za pomocą 4 diod
• temperatura pracy: -20℃ do 60℃
• wymiary PCB: 72x27mm
• wymiary modułu: 72x29x7mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

Złącza USB A 3.0 niebieskie lub zielone - zależnie od partii produkcyjnej.

Opis wspieranych protokołów:

• wyjścia USB-A 3.0: QC3.0/QC2.0 AFC/FCP/SCP/PE2.0/PE1.1/SFCP/VOOC
• wyjście USB-C: PPS/PD3.0/PD2.0/QC4+/QC3.0/QC2.0 AFC/FCP/SCP/PE2.0/PE1.1/SFCP
• wejście USB-C: PD3.0/PD2.0/AFC/FCP/SCP/PE1.1
• wejście microUSB: QC2.0/AFC/FCP/SCP/PE1.1
• wejście Lightning: PD i zwykłe ładowanie 5V2.4A

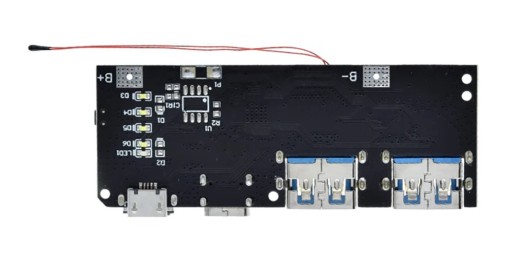

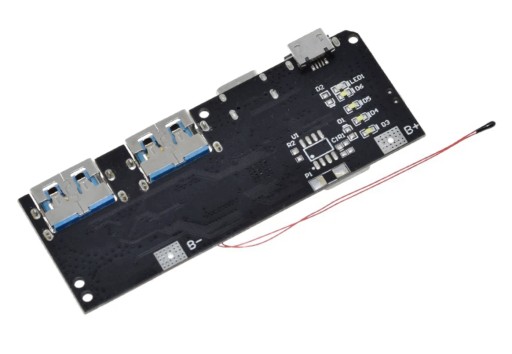

LEDy informacyjne:

LED1 - informuje o trybie szybkiego ładowania

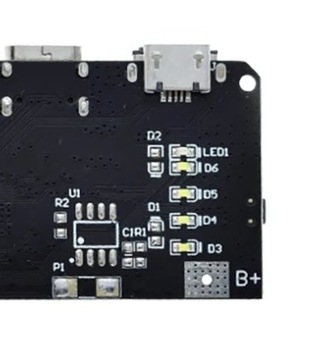

LED D3-D6 - informują o stanie naładowania ogniw:

• 75-100% - świecą 4
• 50-75% - świecą 3
• 25-50% - świecą 2
• 5-25% - świeci 1
• 1-5% - 1 dioda miga
• 0% - nie świecą

Podczas ładowania LEDy świecą narastająco (stałym światłem świecą wskazując poziom naładowania, migające pozostałe świadczą o łądowaniu)

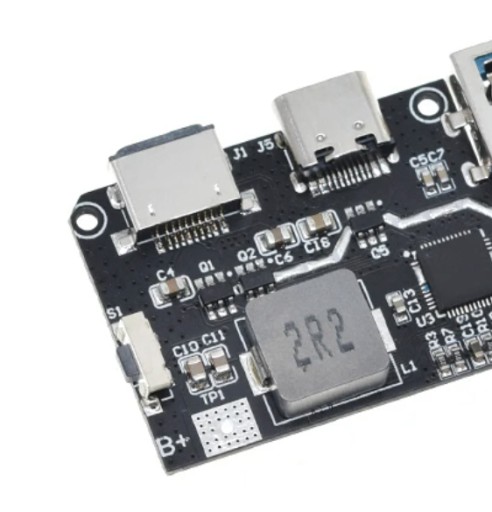

Przycisk funkcyjny S1:

• krótkie naciśnięcie: aby aktywować wyjście (ta metoda opóźni żądanie szybkiego ładowania ostatnio podłączonego urządzenia. Zaleca się podłączenie sprzętu w trybie gotowości, który automatycznie uruchomi wyjście więc przyciskiem nie trzeba aktywować)
• podwójne kliknięcie wyłącza wyjście
• długie naciśnięcie wejdzie w funkcję wolnego ładowania niskim prądem lub funkcję wyświetlenia naładowania (funkcja niskiego prądu może ładować zegarek Bluetooth i inne małe urządzenia prądowe. Na czterech LEDach pojawi się stan ładowania. Ponowne długie naciśnięcie, aby wyłączyć tryb i nie wyłączy się przez następne 2 godziny.)

Zabezpieczone porty USB:

Każdy z 5 portów USB jest zabezpieczony przez MOS zabezpieczający przed uszkodzeniem.

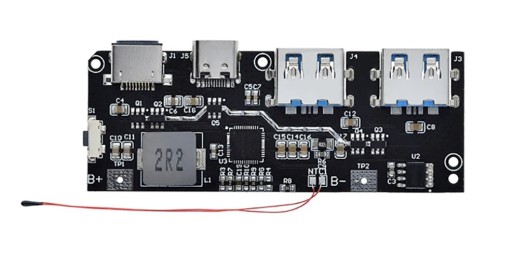

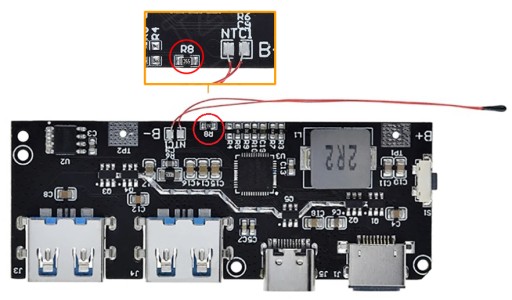

Rezystor pojemności ogniw:

W celu uzyskania najwyższej wydajności modułu można zmienić rezystor R8 na wartość odpowiadającą pojemności ogniw podłączonych do modułu zgodnie ze wzorem:

R (OHm) = (pojemność ogniw w mAH + 2000 ) * 5 / 3

Przykładowo: (30000 + 2000) * 5 / 3 = 53333 OHm - rezystor 53k

Wartość rezystora może być zbliżona, nie musi być dokładna.

Fabrycznie 36,5k (optymalny do pojemności około 20000mAH).

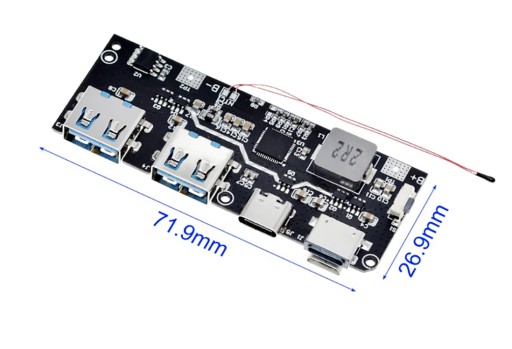

Wymiary modułu: 72x29x7mm

Przewód do NTC: 60mm

Wymiary PCB:

Stosować przewody o dużym przekroju aby uniknąć spadków napięć i w pełni wykorzystać możliwości modułu (zbyt cienkie przewody ograniczą moc maksymalną).
