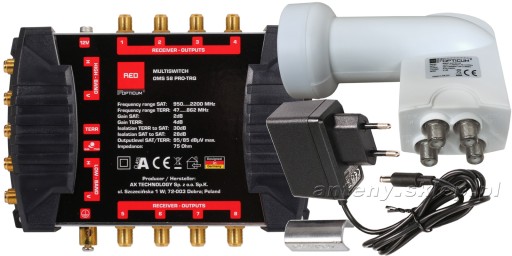

MULTISWITCH Opticum OMS 5/8 PRO-TRQ + конв. КВАТТРО

Na tej aukcji proponujemy ZESTAW :

1. Multiswitch  Opticum OMS 5/8 PRO-TRQ ... do instalacji antenowej sieci budynkowej ... 1xSAT+DVBt,
2. Konwerter QUATTRO OPTICUM Robust, do multiswitch-a

Multiswitch Opticum OMS 5/8 PRO-TRQ przeznaczony jest do rozbudowy wewnętrznej instalacji antenowej systemu telewizji satelitarnej DVB-S2 i naziemnej DVB-T2. Urządzenie umożliwia odbiór programów z 1-go satelity i telewizji naziemnej do 8-miu niezależnych punktów odbiorczych, gniazdek końcowych RTV / SAT (lub 8 tunerów).

.

parametry użytkowe multiswitch-a :

• multiswitch przeznaczony jest do rozbudowy wewnętrznej instalacji antenowej systemu telewizji satelitarnej i naziemnej
• 5 wejść sygnału: 4x satelitarne z konwertera typu QUATTRO (V i H LOW I HIGH), oraz 1x  anteny RTV co umożliwia odbiór kanałów z jednego satelity oraz z nadajników naziemnych,
• 8 wyjść sygnału zsumowanego RTV + SAT (przeznaczonego do gniazdek końcowych RTV / SAT),
• przełączanie polaryzacji i częstotliwości sterowane automatycznie w multiswitch-u poprzez sygnały DiSEqC, 0/22kHz, 14/18V wychodzące z tunerów podłączonych do gniazd końcowych,
• multiswitch automatycznie rozpoznaje rodzaj sygnału (pasmo, polaryzacja) jaki ma być przekazywany do poszczególnych tunerów,
• multiswitch  posiada regulację tłumienia sygnału telewizji naziemnej w zakresie od 0 do -15 dB,
• pozłacane gniazda w sposób istotny zmniejszają straty sygnału na przyłączu kabli antenowych oraz brak zjawiska utleniania,
• zasilanie multiswitch-a odbywa się za pośrednictwem zewnętrznego zasilacza dzięki czemu wyeliminowane jest zjawisko zwiększonej temperatury pracy będące częstym powodem uszkodzeń urządzenia,
• urządzenie przystosowane jest do pracy wewnątrz pomieszczeń z dala od wpływu warunków atmosferycznych (strych, korytarz, piwnica),
• temperatura pracy od 0 do +55 oC, zalecana jest wentylacja urządzenia oraz zabezpieczenie przed dostępem osób postronnych (np. zamykana skrzynka montażowa o rozmiarach x3 wymiar multiswitch-a)
• produkt spełnia wszystkie dyrektywy Unii Europejskiej dla tego typu urządzeń, posiada znak CE,
• produkt importowany pod marką Opticum, 24 miesiące gwarancji,

dane techniczne multiswitch-a :

• multiswitch współpracuje z konwerterami typu Quattro (SAT), oraz antenami telewizji naziemnej (TER),
• zakres częstotliwości wejściowych : dla wejść satelitarnych LNB : 950 - 2200 MHz,
• zakres częstotliwości wejściowych : dla wejścia z anteny naziemnej DVB-t: 47 - 862 MHz,
• wzmocnienie sygnału SAT (950-2150 MHz) : 2 dB, wzmocnienie TER (47-862 MHz) : 4 dB,
• separacja SAT do TER : 30 dB, separacja TER do SAT : 28 dB, separacja między polaryzacjami H/V : 25 dB,
• maksymalny poziom wyjściowy SAT : 95 dBuV, maksymalny poziom wyjściowy TER : 85 dBuV,
• przełączanie polaryzacji/pasma : 13V/18V 13V/22kHz-18V/22kHz,
• zakres częstotliwości dla wyjść do gniazd końcowych : 47-2150 MHz, impedancja wejść/wyjść : 75 Ohm,
• zasilanie : 12 V DC z zewnętrznego zasilacza 90-240 V(AC), 40-60 Hz, pobór mocy max. 22 VA, zasilacz w komplecie,
• wychodzący prąd zasilania dla LNB max. 600mA,
• wymiary: 175 x 135 x 55 mm + zasilacz, waga: 0,9 kg, całość waga w opakowaniu ok. 1,1 kg

.

Konwerter OPTICUM Quattro Robust, na jednego satelitę do podłączenia do Multswitch-a, 4 wyjścia (H/H, H/L, V/H, V/L) z wydzielonymi pasmami i polaryzacją.

.

parametry użytkowe:

• konwerter typu QUATTRO przeznaczony do odbierania sygnałów z jednego satelity
• posiada cztery wyjścia z wydzielonymi polaryzacjami w pasmach (H/H, H/L, V/H, V/L)
• wyjścia są chronione osłoną a obudowa urządzenia jest solidnie wykonana co pozwala konwerterowi na pracę nawet w bardzo niesprzyjających warunkach atmosferycznych
• konwerter Quatro może pracować tylko z multiswitch-em, zaleca się również stosowanie anten nie mniejszych niż 0,8m
• Konwerter pobiera małą ilość prądu i jest zalecany do stosowania w instalacjach gdzie wymagana jest wysoka czułość odbieranego sygnału satelitarnego.
• integrowana przesuwana osłona przeciwdeszczowa wtyku F,

.

parametry techniczne:

• pasmo częstotliwości wejściowej: 10,70 - 12,75 GHz
• pasmo częstotliwości wyjściowej: 950 - 2150 MHz
• częstotliwości L.O.: 9,75 GHz i 10,60 GHz
• wyjścia F: 4 szt. (H/H, H/L, V/H, V/L)
• średni współczynnik szumów: 0,2d, - wzmocnienie: 56 dB
• Offset:1kHz: -50 dBc/Hz, 10 kHz: -75 dBc/Hz,100kHz: -95 dBc/Hz
• pobór prądu: 210 mA
• wymiary: 133.0 mm × 103.6 mm × 60.0 mm, masa: 255g,
• standardowa średnica uchwytu: 40mm

.

poniżej zdjęcia przedmiotu :
