Понижающий преобразователь LM2596 3A с вольтметром на дисплее 1.25-37V / 0120

Przetwornica DC-DC Step-Down (Buck) o wydajności do 90% z woltomierzem i regulacją

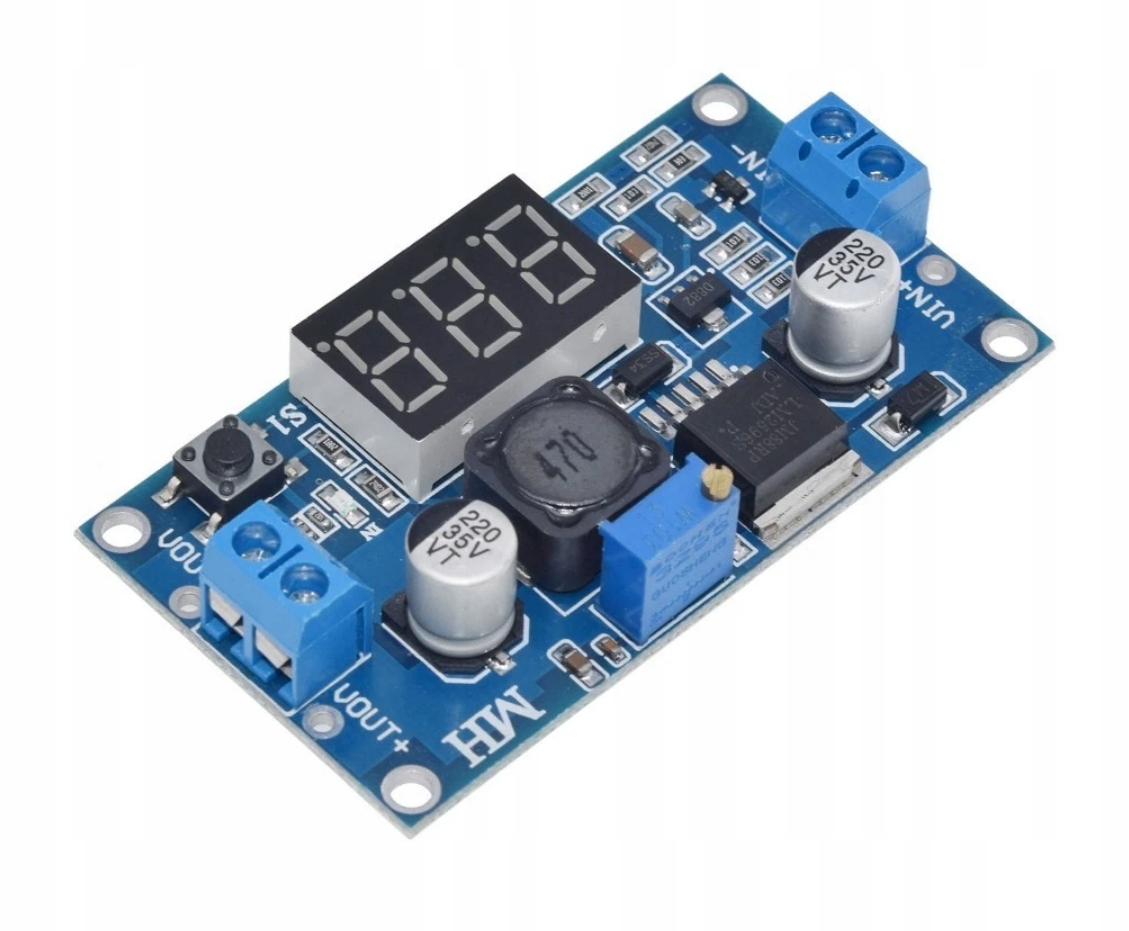

Model LM2596S ADJ 3A LED

Cechy:

• wejście: 4,5V - 40,0V (musi być wyższe od wyjściowego)
• wyjście: 1,25V - 37,0V (regulacja potencjometrem)
• wbudowany woltomierz z LED błąd pomiaru: ±0,05V
• kondensatory IN-OUT SMD
• prąd wyjściowy: max 3,0A (powyżej 2,5A zalecane użycie radiatora)
• sprawność: do 90%
• powyżej 15W mocy zaleca się użycie radiatora
• przycisk do zmiany wyświetlania napięcia wejściowego lub wyjściowego
• zabezpieczenie przeciw odwrotnej polaryzacji wejścia
• zabezpieczenie przed zwarciem i przegrzaniem
• temperatura pracy: -45℃ do 85℃
• wymiary modułu: 66x36x15mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

Sposób podłączenia:

• napięcie wejściowe: VIN+/-
• napięcie wyjściowe: VOUT+/-

Przycisk:

Przyciśnięcie zmienia mierzone napięcie na wskaźniku LED. Dodatkowo świeci się odpowiednia dioda sygnalizująca które napięcie aktualnie jest wyświetlane (wejściowe czy wyjściowe).

Wymiary modułu: 66x36x14mm

Szczegółowe wymiary poniżej:
