HO-2018 Kontaktron magnetyczny

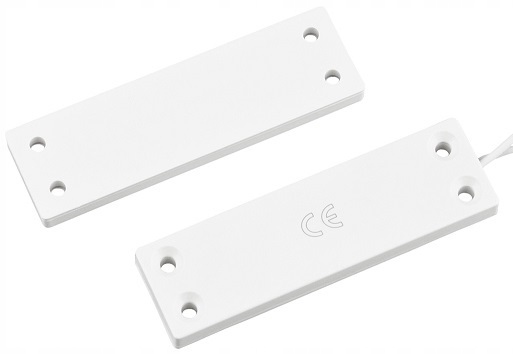

HO-2018 to urządzenie skutecznie chroniące obiekty budowlane przed włamaniem. W ten sposób można zabezpieczyć nie tylko drzwi i okna, ale również garaże i bramy zakładów przemysłowych. Czujka magnetyczna składa się z dwóch elementów: magnesu i kontaktronu. Jeden z nich montuje się na ościeżnicy okna lub drzwi, drugi natomiast na ramie okna lub skrzydle drzwi. Gdy okno lub drzwi zostaną otwarte, magnes oddziela się od kontaktronu i następuje zwarcie lub rozwarcie styku roboczego, co stanowi impuls do uruchomienia alarmu.

HO-2018 to nawierzchniowy kontaktron magnetyczny z funkcją przełącznika NC i bocznym prowadzeniem przewodu. Przeznaczony do stosowania w Systemach Sygnalizacji Włamania i Napadu (SSWiN) oraz w Systemach Kontroli Dostępu w celu sygnalizacji nieuprawnionego otwarcia zabezpieczanych okien, drzwi i bram wykonanych z drewna. Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego w uniwersalnym białym kolorze, dzięki czemu urządzenie będzie odporne na długotrwałe użytkowanie i świetnie dopasuje się do każdego wnętrza.

UWAGA! PROSZĘ ZAPOZNAĆ SIĘ Z TEKSTEM PONIŻEJ

ZASADA DZIAŁANIA PRZEŁĄCZNIKA:

Kontakt magnetyczny posiada dwie części: część z przełącznikiem kontaktronowym i część z magnesem. W pozycji neutralnej przełącznik kontaktronowy pozostaje zamknięty, pod wpływem sił pola magnetycznego współpracującego magnesu. W przypadku gdy współpracujący magnes jest oddalony od części kontaktowej, oddziaływanie pola magnetycznego na kontaktron zanika, powodując zmianę pozycji przełącznika z zamkniętej na otwartą. Otwarty kontaktron uruchamia przypisaną sygnalizację alarmową.

Typ czujki (poza polem magnetycznym): NO

Specyfikacja techniczna:

• Montaż: Nawierzchniowy
• Podłączanie: Przewód (30 cm)
• Funkcja przełącznika: Normalnie zamknięty (NC)
• Dane styków kontaktu: 48 V, 500 mA, 10 W
• Montaż na stali: Nie
• Pętla sabotażowa: Nie
• Szczelina zadziałania: 25 mm
• Materiał obudowy: Plastik (ABS)
• Kolor obudowy: Biały
• Wymiary kontaktu (szerokość x wysokość x długość) mm: 20 × 5,5 × 68
• Wymiary magnesu (szerokość x wysokość x długość) mm: 20 × 5,5 × 68
• Temperatura pracy: -5 – +40 °C
