КОМПЛЕКТ ФОТОВАЛЬТАИКИ 10 КВТ АВТОНОМНАЯ СЕТЬ 400 Ач 4,8 КВтч 48 В

ZESTAW HYBRYDOWEJ INSTALACJI

FOTOWOLTAICZNEJ 10KW

ELEKTOWNIA OFF GRID

• 1 X Inwerter Hybrydowy OFF-GRID ESB 10kW-48V AZO Digital

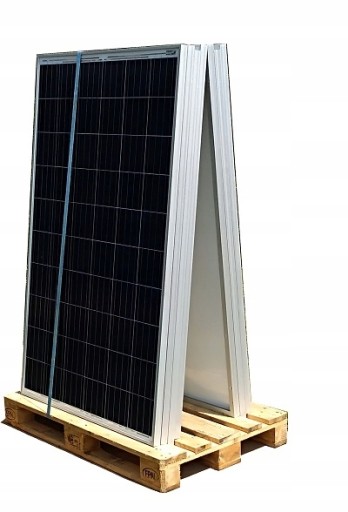

• 8 X Moduł Fotowoltaiczny 340W MONO HALF CUT
• 4 X Akumulator 12V AGM 100AH
• 1 X Balanser AKU PROTECT 48V
• 40 Metrów przewodu solarnego 6mm2
• 1 X Komplet przewodów do połączenia akumulatorów

Duży zapas mocy chwilowej. Zestaw idealnie nadaję się w miejsca gdzie nie ma przyłączenia sieci energetycznej.

Wbudowany w inwerter regulator solarny MPPT zapewnia wysoką wydajność pracy ogniw.

8 Modułów Fotowoltaicznych 340W ładuje akumulatory, lub zasila odbiorniki na bieżąco. (sterowane z inwertera)

Idealnie sprawdza się jako awaryjne zasilanie jednego z obwodów w instalacji domowej, jak i całego obiektu.

System 48V zapewnia długą żywotność akumulatorów.

KOMPLETNY DOBRANY ZESTAW

Oferowany zestaw jest tak dopasowany aby osiągnąć najwyższą wydajność. Zawiera on wszystkie elementy potrzebne do połączenia urządzeń.

W kwestii klienta leży jedynie sposób montażu modułów PV na dachu lub gruncie.

Hybrydowy Inwerter solarny

Off-Grid

ESB 10kW-48V AZO Digital

HYBRYDOWY FALOWNIK SOLARNY ESB OFF-GRID 10kW - 48

• Możliwość zasilania urządzeń prosto z paneli.
• Możliwość podłączenia gotowej instalacji PV (do 500V)
• Możliwość pracy bez akumulatora!

INWERTER POZWALA NA ZACHOWANIE ZASILANIA NAWET PO AWARII SIECI MIEJSKIEJ !

PO WYŁĄCZENIU ZASILANIA MIEJSKIEGO INWERTER WYTWORZY 230V PROSTO Z PANELI FOTOWOLTAICZNYCH LUB Z ZAPASU ENERGII ZMAGAZYNOWANEGO W AKUMULATORACH !

(Jeśli mamy pełne nasłonecznienie i moc odbiorników nie przekracza mocy wytwarzanej przez instalację PV, energia będzie brana tylko z paneli. W przypadku nie pełnego nasłonecznienia, lub poboru przekraczającego aktualną moc produkowaną przez panele, różnica będzie pobrana z akumulatorów.)

Podstawowe cechy produktu:

• TYP: Inwerter Solarny Off-Grid Hybryda
• Napięcie zasilania: 230 VAC
• Moc maksymalna: 10000 VA
• Moc ciągła: 5000 W
• Przebieg napięcia na wyjściu: Czysty SINUS
• Prąd ładowania akumulatora: 80 A
• Chłodzenie: Aktywne - wentylator
• Gniazdo USB: TAK
• Sterowanie Bluetooth: TAK

10 kW - Maksymalna moc jaką inwerter może pobrać z sieci aby zasilić obciążenia, jednocześnie zatem jest to max moc wyjściowa.

5 kW - Maksymalna moc jaką można podać z paneli i zasilić obciążenie. Przekraczając tą moc obciążenie inwerter przełącza się na sieć

Konfigurację inwertera oraz sterowanie nim dostępne jest za pomocą intuicyjnego panelu sterowania, który można zainstalować w dogodnym miejscu w odległości do 20m od inwertera.

Możliwość instalacji oprogramowania do kontroli pracy urządzenia na komputerach PC i laptopach

Inwertery solarne serii ESB przeznaczone są do budowy niezależnych systemów zasilania Off-grid 230V opartych o energię pozyskiwaną z paneli PV, sieci energetycznej i akumulatora. Dzięki modułowej konstrukcji i elastycznej konfiguracji inwertery ESB mogą pracować w trybie UPS z ładowaniem akumulatora z paneli PV i/lub sieci energetycznej, mogą również pracować w układach buforowych zasilanych tylko z paneli PV i/lub wspomaganych energią z sieci.

Wyjściowe stabilne sinusoidalne napięcie zasilania 230V (220V,240V) doskonale nadaje się do zasilania wszelkich odbiorników energii elektrycznej, a wbudowany układ wspomagania przeciążeń rozruchowych pozwala na zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.

Nowością w inwerterach serii ESB jest również możliwość sterowania inwerterem za pomocą Smartfona i aplikacji mobilnej zastępującej panel sterowania.

DANE TECHNICZNE:

PARAMETRY WEJŚCIOWE

• Nominalne napięcie wejściowe: 230 VAC
• Zakres napięcia wejściowego: 90-280 VAC
• Częstotliwość napięcia pracy: 50 Hz/60 Hz (automatyczne wykrywanie)

PARAMETRY WYJŚCIOWE

• Napięcie wyjściowe: 230 VAC
• Moc szczytowa: 10000VA
• Moc ciągła: 5000W
• Sprawność: 93%
• Czas przełączenia: 15 ms
• Przebieg napięcia na wyjściu: Czysta Sinusoida

AKUMULATOR

• Napięcie akumulatora: 48 VDC
• Napięcie ładowania akumulatora: 54 VDC
• Zabezpieczenie przed przeładowaniem akumulatora: 63 VDC

ŁADOWANIE

• Rodzaj ładowania: MPPT
• Maksymalna moc paneli PV: 5000W
• Zakres napięcia pracy MPPT: 120-450 VDC
• Maksymalne napięcie obwodu paneli PV: 500 VDC
• Maksymalny prąd ładowania z paneli PV: 80 A
• Maksymalny prąd ładowania z sieci: 60 A
• Maksymalny prąd ładowania: 80 A

WYMIARY WAGA

• Wymiary Gł. x Sz. x Wys. [mm]: 115 x 300 x 400
• Waga [kg]: 10

WARUNKI PRACY

• Temperatura pracy: -10°C ~ +50°C
• Wilgotność: 5%-95% wilgotność względna (bez kondensacji)
• Stopień ochrony (IP): IP21

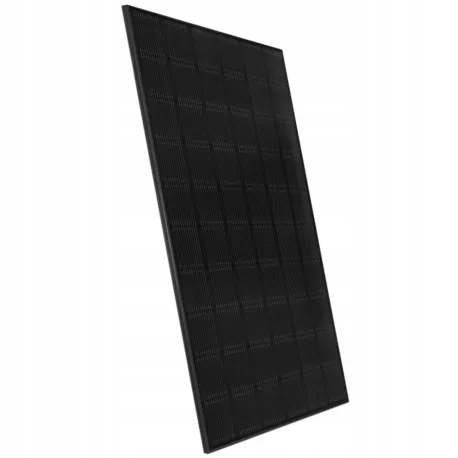

Moduł fotowoltaiczny

JinKo Solar Half-Cut MONO 340W

[1684x1002x35mm]

Moduły JinKo są produkowane z najwyższą dokładnością, proces produkcyjny jest w pełni zautomatyzowany, co przekłada się na wysoką jakość i powtarzalność produktów.

Technologia Half Cut jest to najnowsza technologia na rynku fotowoltaicznym. Polega ona na przecięciu ogniwa na pół, dzięki czemu  wydajność paneli fotowoltaicznych wzrasta. W związku z czym otrzymujemy dwa ogniwa.

Wysoka jakość wykonania modułów zapewnia długą i wydajną pracę.

Gwarancja jakości:

• Test izolacji elektrycznej
• Test odporności na warunki zewnętrzne
• Test gorącego punktu (Hot-spot)
• Test odporności na promienie UV
• Test wytrzymałości na zmiany temperatury, uderzenia gradu
• Test odporności na wilgoć
• Test wytrzymałości
• Test odporności na obciążenia mechaniczne

DANE TECHNICZNE:

• Moc maksymalna Pmax (W):340W
• Tolerancja (%):± 3%
• Napięcie obwodu otwartego Voc (V):41,70
• Napięcie przy mocy maksymalnej Vmp (V):34,2
• Prąd przy mocy maksymalnej Imp (A):9,95
• Prąd zwarciowy Isc (A) :10,82
• Prąd nominalny bezpiecznika (A):20
• Rama: Anodyzowane aluminium (Srebrna)
• Szkło: Szkło hartowane 3,2mm
• Maksymalne napięcie układu paneli (V):DC 1500
• Zakres temperatury pracy: -40°C-85°C
• Wymiar:1684x1002x35mm
• Waga: 19kg

BALANSER AKU PROTECT 48V

BALANSER AKU PROTECT 48V jest używany do akumulatorów, które są połączone szeregowo, aby utrzymać równe napięcie akumulatorów podczas ładowania i rozładowywania. Może być stosowany do akumulatorów AGM, żelowych.

Gdy akumulatory pracują w połączeniu szeregowym, napięcie poszczególnych akumulatorów może być różne, ze względu na różnicę składu chemicznego każdego ogniwa i temperatury. Jedno napięcie będzie wysokie, drugie niskie. Taka różnica napięć może spowodować utratę równowagi baterii, jedna bateria będzie przeciążona, druga nie wystarczająco naładowana. Ponadto, różnica napięcia zwiększa się w powtórnym procesie ładowania i rozładowania akumulatora, co w konsekwencji może spowodować przedwczesne uszkodzenie akumulatorów.

AKUMULATOR AGM

VPRO 12V 100 Ah VRLA

Akumulator jest przeznaczony m.in. do zasilania systemów zasilania awaryjnego (UPS, systemy automatyki), instalacji fotowoltaicznych, czy przetwornic napięcia. Najlepiej sprawdza się w układach ładowania buforowego. Może być też stosowane w aplikacjach, w których akumulator pracuje cyklicznie. Dla głębokości rozładowania do 50 % posiada około 600 cykli pracy. Projektowana żywotność (25°C):8-10 lat.

Dane techniczne

• Napięcie nominalne:12V
• Pojemność nominalna:100Ah
• Wysokość całkowita:218mm
• Wysokość:213mm
• Szerokość:173mm
• Długość:331mm
• Waga:27,7kg(61,06Ibs)±3%
• Rezystancja wewnętrzna (przy 25°C):4,3mΩj
• Zalecana temp robocza:25°C±3°C
• Maksymalny prąd ładowania:30A
• Maksymalny prąd rozładowania:800A
• Projektowana żywotność (25°C):8-10 lat

Komplet przewodów:

• 2 odcinki po 20mb przewodu solarnego 6mm2
• 2 przewody do zasilenia inwertera
• 3 łączniki do połączenia szeregowego akumulatorów

(Jeśli jest potrzeba zwiększenia ilości kabli, to prosimy o informację)
