Микроволновой датчик движения с плоским потолком, 360°

CZUJNIK RUCHU MIKROFALOWY SUFITOWY NATYNKOWY DO LED PŁASKI 360°

MODEL: ORNO OR-CR-240

✅ Ultra płaski, mikrofalowy (radarowy) czujnik ruchu jest aktywnym detektorem ruchu, który wysyła fale elektromagnetyczne wysokiej częstotliwości (5,8GHz) i odbiera ich echo.

✅ Czujnik ruchu to urządzenie elektroniczne służące do automatycznego sterowania oświetleniem lub innymi odbiornikami elektrycznymi przy jednoczesnej oszczędności energii elektrycznej

✅ Czujnik wykrywa zmiany w echu, wywołane nawet najmniejszym ruchem w obserwowanym obszarze. Niewielka emisja mocy (<0,2mW).

✅ Regulacji progu natężenia światła, przy którym czujnik ma załączać oświetlenie: 3-2000 lux

✅ Potencjometry do regulacji: czasu świecenia, zasięgu wykrywania ruchu i czułości natężenia światła.

✅ Detekcja ruchu przez szkło, tworzywa sztuczne, płyty kartonowo-gipsowe, brak wpływu temperatury na detekcję.

✅ Czujnik współpracuje z oświetleniem LED-owym.

✅ Zasięg wykrywania ruchu to max 8 metrów, przy kącie widzenia czujnika 360°.

➡️ ZESTAW ZAWIERA

• Oryginalnie zapakowany mikrofalowy czujnik ruchu

• Śruby i kołki mocujące

• Instrukcja obsługi i montażu

• Karta gwarancyjna

➡️ POTENCJOMETRY DO REGULACJI PARAMETRÓW PRACY CZUJNIKA

• regulacja czasu świecenia: 10 sek. - 12 min.

• regulacji progu natężenia światła, przy którym czujnik ma załączać oświetlenie: 3-2000 lux

• regulacja czułości pola detekcji: 1-8m (promień)

➡️ PARAMETRY TECHNICZNE

• Max. obciążenie: 2000 W
• Napięcie zasilania: 230V~, 50Hz
• Max. Obciążenie dla źródła LED: 500 W
• Wyjście przekaźnikowe: nie
• Kolor: biały
• Czujnik obecności: tak
• Montaż: natynkowy
• Stopień ochrony (IP): 20
• Temperatura pracy: -20℃~+50℃
• Kąt widzenia: 360°
• Typ czujnika: mikrofalowy
• Zasięg detekcji: 1-8m (promień)
• Regulacja natężenia światła LUX: tak
• Zasięg regulacji światła LUX: <3—2000lux
• Regulacja czasu świecenia TIME: tak
• Zakres regulacji TIME: min: 10 sek. ± 3 sek.; max: 12 min. ± 1 min.
• Regulacja zasięgu detekcji SENS: tak
• Wymiary czujnika - szerokość (mm): Ø115 mm
• Wymiary czujnika - głębokość (mm): 24.3 mm

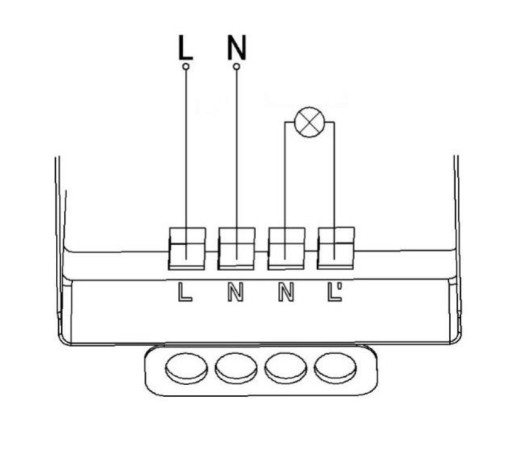

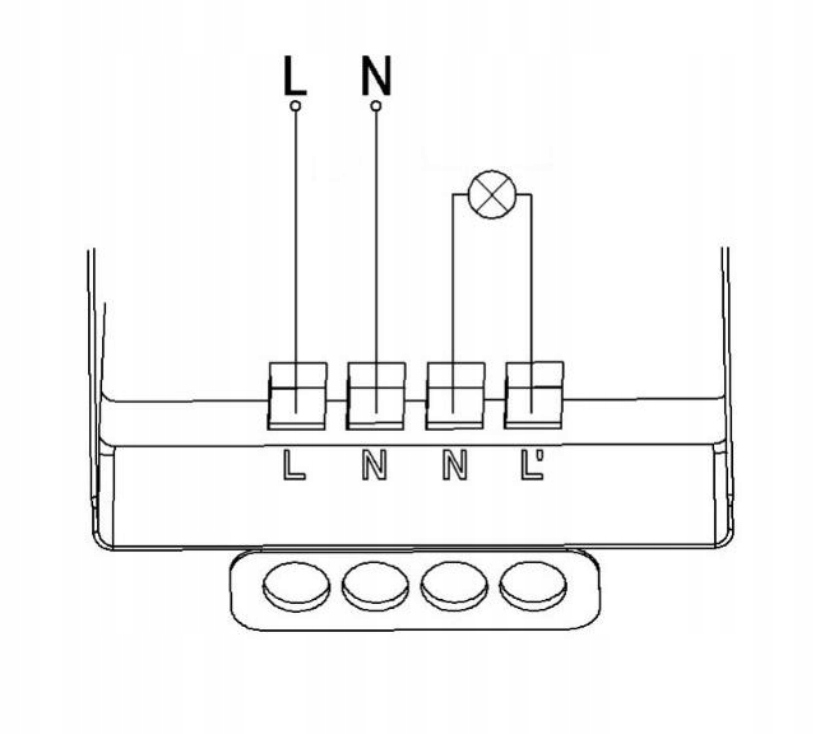

➡️ SCHEMAT PODŁĄCZENIA / MONTAŻ

L’ - Napięcie wyjściowe

N - Zacisk neutralny

L - Napięcie wejściowe

O - Obciążenie

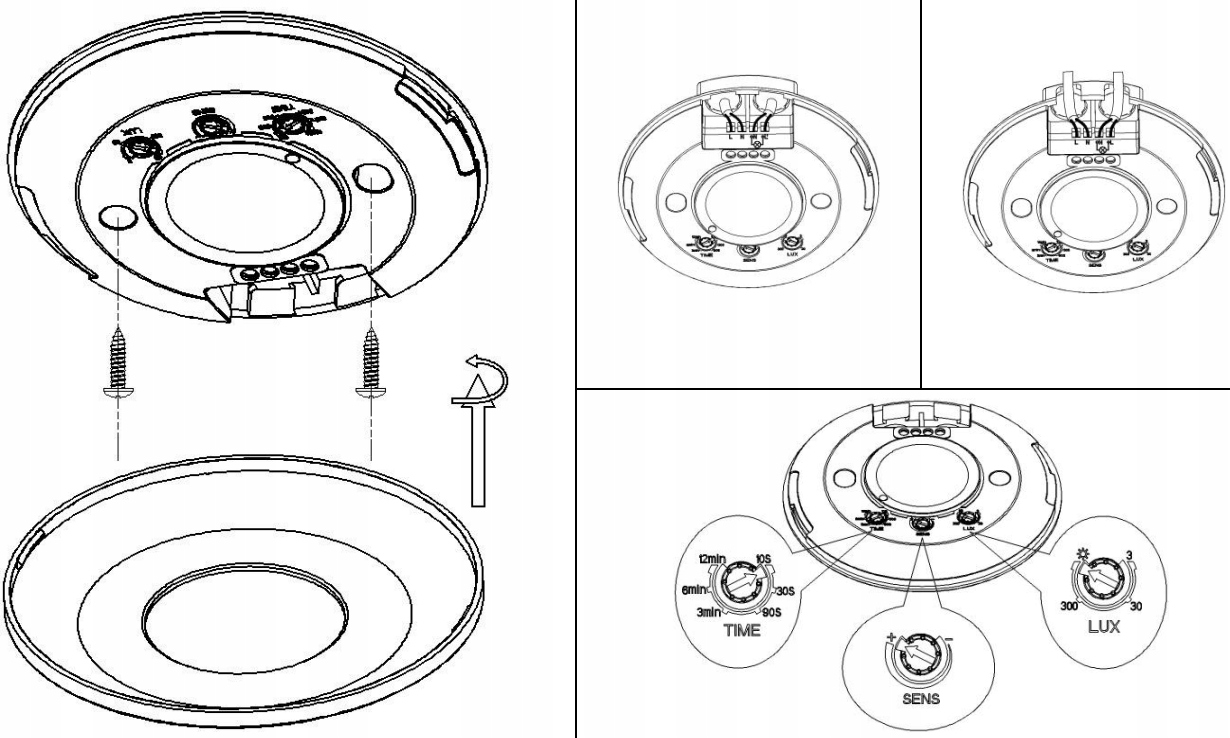

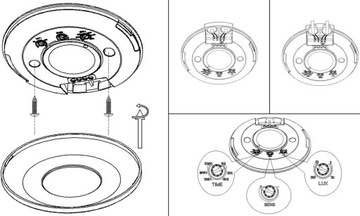

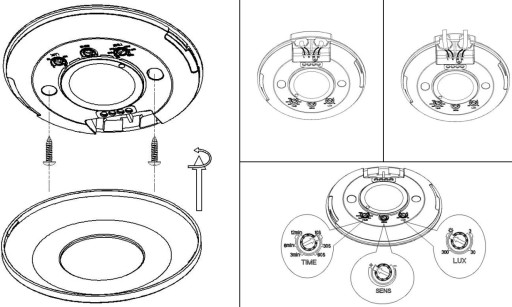

1: Wyłącz zasilanie. Sprawdź odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

2: Przekręć przednią osłonę czujnika w kierunku przeciwnym do ruchu wskazówek zegara. Zdejmij przednią osłonę czujnika.

3: Poluzuj śruby w kostce zaciskowej, a następnie podłącz zasilanie i wszystkie przewody elektryczne zgodnie ze schematem podłączenia przewodów.

4: Włącz zasilanie i przetestuj czujnik.

5: Załóż przednią osłonę.
