Прибор для проверки внутренних гидрантов HC-01

Urządzenie wyposażone jest w wysokiej klasy dysze pomiarowe o przebadanym i wyznaczonym laboratoryjnie współczynniku K oraz manometr glicerynowy kl. 1,6 dzięki temu pomiar wydajności i ciśnienia w badanym hydrancie wewnętrznym jest precyzyjny i dokładny.

Urządzenie do badania wydajności hydrantów wewnętrznych hydro-check HC-01 zbudowane jest z unikalnego korpusu oraz wyposażone jest w wysokiej klasy unikalne i precyzyjne dysze pomiarowe do badania wydajności hydrantów wewnętrznych.

Korpus urządzenia oraz dysze pomiarowe do badania hydrantów wewnętrznych pochodzą są naszej odlewni zlokalizowanej w Polsce.

Wartość współczynnika K dyszy pomiarowej jest wyznaczona i obliczona laboratoryjne dla danej konfiguracji urządzenia hydro-check HC-01, co pozwala uzyskać wyniki wydajności i ciśnienia hydrantu wewnętrznego o wysokiej dokładności.

Parametr K dyszy pomiarowej posiada udokumentowaną wartość w postaci dokumentacji wydanej przez wydanej przez LABORATORIUM INSTYTUTU INŻYNIERII CIEPLNEJ I PROCESOWEJ WYDZIAŁU MECHANICZNEGO POLITECHNIKI KRAKOWSKIEJ.

Stosowane dysze pomiarowe produkowane są w naszych odlewniach z zachowaniem wysokiej dokładności wymiarów i kształtów. Dysze pomiarowe produkowane przez naszą firmę wytwarzane są zgodnie z normą ISO 2768-1 oraz w klasie tolerancji m.

Urządzenie HC-01 pozwala wykonać pomiar wydajności i ciśnienia hydrantu wewnętrznego w oparciu o normy PN-EN 671-1:2012, 671-3:2002, 671-2:2012 i PN-B-02865:1997 oraz Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.

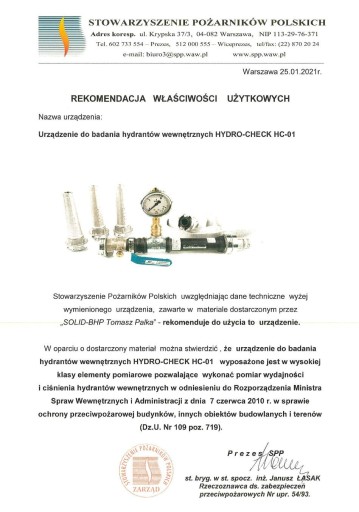

Urządzenie Hydro-check HC-01 zostało zarejestrowane w URZĘDZIE PATENTOWYM RP. Urządzenie HC-01 posiada rekomendację STOWARZYSZENIA POŻARNIKÓW POLSKICH.

Zawartość opakowania - Urządzenie do badania hydrantów wewnętrznych Hydro-check HC-01:

korpus-kolektor DN25 ze stali odpornej na korozje i ciśnienie 16 bar,

manometr glicerynowy z rurką Bourdona (fi 63 mm) 0-16 bar, kl. 1,6 - przyłącz dolny ,obudowa ze stali nierdzewnej, konstrukcja EN 837-1 (1 szt.),

nasada aluminiowa DN25 GW (1 szt.),

nasada aluminiowa DN 25 GZ ( 1 szt.),

wąż płasko składany powlekany z zewnątrz, dodatkowo z wzmocniona wkładka osłonowa wewnątrz, kolor pomarańczowy lub biały (brak możliwości wyboru), długość ok. 1,4 m,

przełączniki 25/52 (1 szt.),

3 sztuki – wzorcowane dysze pomiarowe DN8 Q=1 dm3/s, DP10 Q= 2 dm3/s, DP13 Q= 2,5 dm3/s,

nasada DN52 GW 1 1/2 cala ( 1 szt.),

instrukcja obsługi urządzenia,

karta wydajności dysz pomiarowych,

deklaracja producenta,

świadectwo wzorcowania manometru PCA/GUM ( wydane przez laboratorium SOLID-BHP LAB),

świadectwo sprawdzenia manometru wydane przez producenta urządzenia Hydro-check HC-01,

certyfikat autoryzacji,

opinia techniczna Politechniki Krakowskiej,

karty badania dysz pomiarowych wydanych przez Politechnikę Krakowską,

skrzynka na urządzenie.

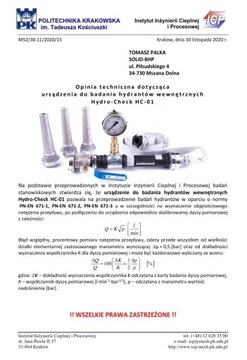

Urządzenie posiada opinie techniczną LABORATORIUM INSTYTUTU INŻYNIERII CIEPLNEJ I PROCESOWEJ WYDZIAŁU MECHANICZNEGO POLITECHNIKI KRAKOWSKIEJ.

Urządzenie do badania hydrantów wewnętrznych Hydro-check HC-01 objęte jest 36 miesięczną gwarancją Producenta.

Układ pomiarowy HC-01 jest tak skalibrowany, że dla zastosowanych dysz pomiarowych przy ciśnieniu nominalnym 0,2 MPa (2 bary) generuje następujące wydajności Q:

Dysza pomiarowa DN8: 1,0 dm3/s, K41

Dysza pomiarowa DN10: 1,5 dm3/s, K64

Dysza pomiarowa DN13: 2,5 dm3/s, K106

Urządzenie HC-01 pozwala wykonać pomiar wydajności i ciśnienia hydrantu wewnętrznego w oparciu o normy PN-EN 671-1:2012, 671-3:2002, 671-2:2012 i PN-B-02865:1997 oraz Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.

Na prezentowany sprzęt pomiarowy Hydro-check HC-01 nie jest wymagany certyfikat CNBOP, gdyż jest to urządzenie pomiarowe, a nie podręczny sprzęt gaśniczy.
