TERMOSTAT POKOJOWY STEROWNIK CIEPŁA TEMPERATURY

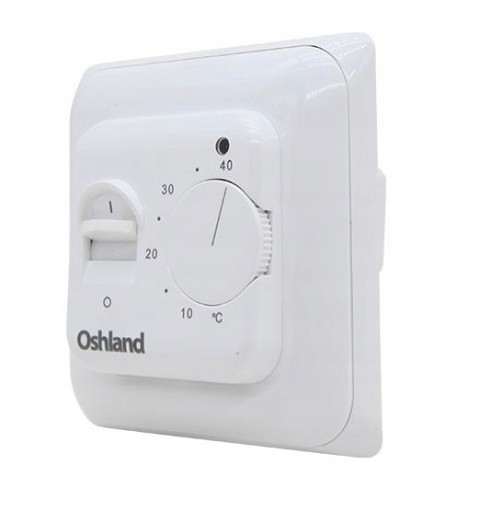

Specyfikacja techniczna modelu M5-16A:

• Sterowanie poprzez ergonomiczne pokrętło
• Zakres regulacji temperatury: 5-40℃
• Czujnik NTC służący do zewnętrznego sterowania temperaturą
• Współczynnik ochrony IP20
• Wyjście: max. 16 A, 3600 W
• Zasilanie: 220-240 V/AC, 50~60Hz
• Specyfikacja montażowa: podtynkowy w puszce instalacyjnej okrągłej ɸ60 mm

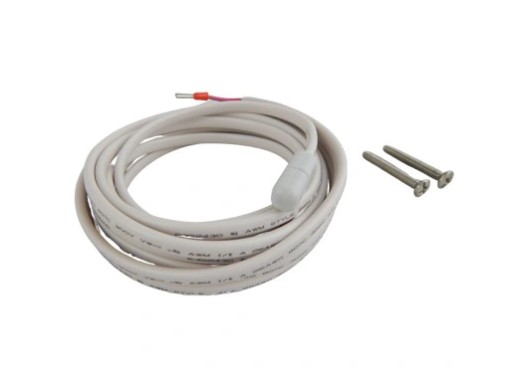

• Długość czujnika zewnętrznego NTC: 3m
• Dobrze widoczna dioda LED sygnalizująca tryb ogrzewania
• Przełącznik zasilania termostatu ON/OFF
• Gwarancja: 24 miesiące

Tryby pracy termostatu:

• Manualny poprzez ustawienie temperatury podłogi pokrętłem

ZASTOSOWANIE:

• Ogrzewanie podłogowe folią grzewczą HEAT DECOR
• Różnego rodzaju grzejniki
• Kable grzewcze
• Maty grzewcze
• Urządzenia elektryczne o napięciu 230 V sterowane włącz/wyłącz

Podłączenie termostatu 16A

• 2 Niebieski przewód - neutralny (N)
• 1 Czerwony przewód - fazowy (L)
• 6/7 Czujnik sensora

Rezystancja sensora w stosunku do temperatury:

• 5°C - 22070Ω
• 10°C - 17960Ω
• 20°C - 12091Ω
• 30°C - 8312Ω
• 40°C - 5827Ω

Montaż czujnika zewnętrznego:

Obudowę należy umieścić pod podłogą z włożonym czujnikiem zewnętrznym, którego końcówkę należy pogrubić i umieścić na wierzchu warstwy betonu. W razie potrzeby kabel czujnika można przedłużyć do 50 m innymi kablami. Jeśli kabel wielożyłowy jest używany jako kabel przedłużający, nie należy stosować dodatkowego rdzenia kabla do zasilania (np. zasilanie kabla grzejnego), aby uniknąć zakłóceń sygnału napięciowego termostatu. Jeżeli w przedłużanym kablu znajduje się przewód ekranowany - powinien być on podłączony do zacisku 7, a nie do uziemienia. Zaleca się, aby kabel przedłużający i obudowa nie były dzielone z innymi.

Ustawianie temperatury:

Ustawienie fabryczne zakresu regulacji temperatury wynosi +5/+40 ℃. Dioda LED włącza się podczas ogrzewania. Przy pierwszym użyciu należy ustawić termostat na najwyższą temperaturę. Gdy temperatura pomieszczenia lub podłogi zbliży się do temperatury pożądanej należy przekręcić pokrętło z powrotem do punktu w którym dioda gaśnie. Taką konfigurację urządzenia można wykonać ponownie jeden lub dwa dni później jeśli będzie to konieczne.

Kalibracja temperatury:

Gdy temperatura w pomieszczeniu osiągnie stan ustalony, można skalibrować termostat, aby odczyt temperatury był taki sam, jak rzeczywista temperatura w pomieszczeniu. Procedura kalibracji:

a) Zmierz temperaturę pomieszczenia termometrem;

b) Zdejmij pokrętło;

c) Obróć regulator D (pokazany na Rys. 2) aż dioda LED zgaśnie;

d) Zamontuj pokrętło i poczekaj do momentu gdy odczyt temperatury będzie taki sam jak temperatura
