Многофункциональный измеритель параметров электроустановки SONEL MPI-540 Start

Wielofunkcyjny Miernik Parametrów Instalacji Elektrycznych

SONEL MPI-540 Start

✅ Największy dotykowy panel na rynku (7”) – niezwykła ergonomia i łatwość obsługi

✅ Wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci

✅ Akumulator Li-Ion – dłuższe działanie miernika

✅ Trójfazowy rejestrator parametrów sieci elektroenergetycznych – zaawansowana diagnostyka jakości zasilania

✅ Odczyt danych bieżących parametrów sieci – natychmiastowa ocena badanego urządzenia

✅ Parametry mierzone w klasie S normy PN-EN 61000-4-30 – duża dokładność pomiarów

✅ Kalkulator strat energii – szybka diagnoza potencjalnych oszczędności

Co znajduje się w zestawie?

• 1 szt. Miernik MPI-540 Start
• 1 szt. Przewód Uni-Schuko z wyzwalaniem pomiaru (CAT III 300 V)
• 4 szt. Przewód 1,2 m (wtyki bananowe) czarny / czerwony / niebieski / żółty
• 4 szt. Krokodylek 1 kV 20 A czarny / czerwony /niebieski / żółty
• 3 szt. Sonda ostrzowa 1 kV (gniazdo bananowe) czerwona / niebieska / żółta
• 1 szt. Przewód pomiarowy 15 m na szpuli do pomiaru uziemień
• 1 szt. Przewód pomiarowy 30 m na szpuli do pomiaru uziemień
• 2 szt. Sonda 30 cm do wbijania w grunt
• 1 szt. Adapter do złączy szynowej z gwintem M4/M6 (zestaw 4 szt.)
• 1 szt. Przewód interfejsu USB
• 1 szt. Karta microSD 4 GB
• 1 szt. Przewód do zasilania 230 V (wtyk IEC C7)
• 1 szt. Zasilacz do mierników (typ Z-7)
• 1 szt. Przewód do ładowania akumulatora z gniazda samochodowego
• 1 szt. Pojemnik z akumulatorem Li-Ion 11,1 V 3,4 Ah
• 1 szt. Szelki do miernika (typ L-2)
• 1 szt. Futerał L-2
• Certyfikat kalibracji

MPI-540 START

✅ Pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku

✅ Szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu

✅ Autotesty – możliwość wykonywania automatycznych pomiarów w sekwencji – uproszczenie pomiarów

✅ Szybka ścieżka od pomiarów do raportu – oszczędność czasu

CECHY

✅ Przyrząd MPI-540 może rejestrować parametry jakości energii elektrycznej 50/60 Hz w klasie S normy EN 61000-4-30:

• napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V,
• prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych),
• częstotliwość w zakresie 40 Hz – 70 Hz,
• moc czynna (P), bierna (Q), pozorna (S),
• współczynnik mocy (PF), cosφ, tgφ,
• harmoniczne (do 40-tej w napięciu i prądzie),
• współczynnik zniekształceń harmonicznych THD dla prądu i napięcia,
• rejestracja zdarzeń dla prądu i napięcia,
• przepływ energii – 4 kwadranty.

MOŻLIWOŚCI

✅ Przyrządem MPI-540 można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:

• impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
• parametry wyłączników RCD,
• rezystancja izolacji,
• rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
• ciągłość połączeń ochronnych i wyrównawczych,
• natężenie oświetlenia,
• test kolejności faz,
• test kierunku obrotów silnika.

Kompleksowa analiza parametrów sieci

✅ Wbudowany rejestrator trójfazowy pozwala na obserwację bieżącego stanu sieci i rejestrację jej parametrów, takich jak napięcie, prąd, moce, harmoniczne, THD.

✅ Miernik umożliwia odczyt wybranych wielkości oraz wywołanie na ekranie ich prezentacji graficznej w czasie rzeczywistym.

< ul>

Kompleksowa analiza parametrów sieci

✅ Parametry mierzone są niezależnie od rejestracji zapisywanej na kartę pamięci. Przyrząd potrafi zaprezentować:

• wykresy przebiegów napięcia i prądu (oscyloskop),
• wykresy napięcia i prądu w czasie,
• wykres wskazowy,
• pomiary wielu parametrów w formie tabelarycznej,
• wykres harmonicznych w prądzie i napięciu.

< ul>

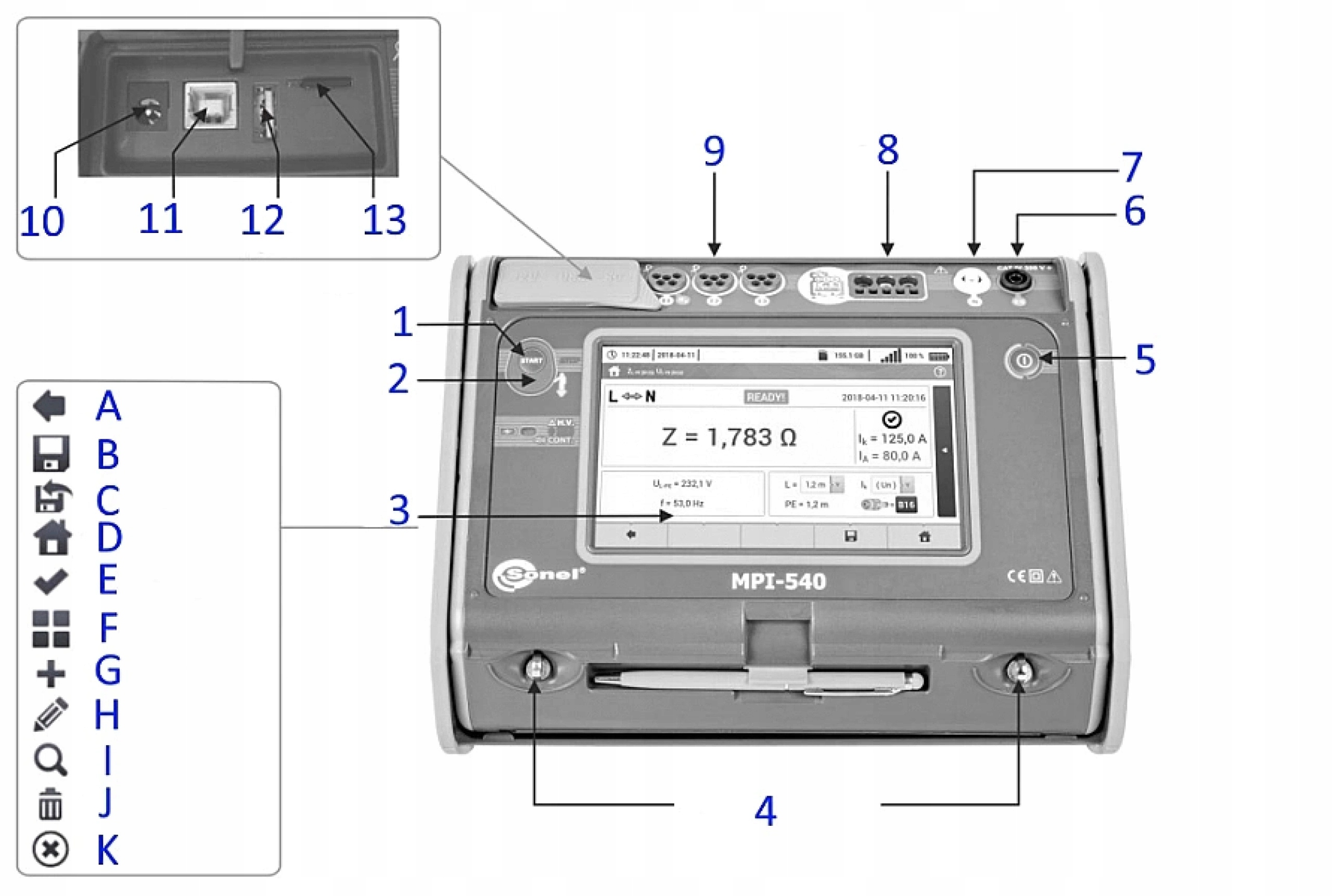

BUDOWA

1. Uruchamianie procedury pomiarowej
2. Elektroda dotykowa
3. Ekran dotykowy
4. Ucha do zapięcia szelek
5. Włączanie i wyłączanie miernika
6. Gniazdo ES do pomiaru rezystancja uziemienia i rezystywności gruntu
7. Gniazdo N rejestratora
8. Gniazda pomiarowe
9. Gniazda cęgów I1, I2, I3- rejestrator, Re- pomiar uziemień

• A- Wstecz
• B- Zapisz
• C- Pokaż ostatni pomiar
• D- Do menu głównego
• E- Wybierz pozycję
• F- Pokaż dodatkowe ikony
• G- Dodaj pozycję
• H- Edytuj pozycję
• I- Wyszukaj
• J- Usuń pozycję
• K- Zamknij MENU

< ul>

✔️ Bezpieczeństwo i warunki użytkowania

• Kategoria pomiarowa wg PN-EN 61010: IV 300 V, III 500 V
• Stopień ochrony: IP51
• Rodzaj izolacji wg PN-EN 61010-1 i IEC 61557: podwójna
• Temperatura pracy: 0…+45°C

✔️ Pamięć i komunikacja

• Pamięć wyników pomiarów: nieograniczona
• Transmisja wyników: USB 2.0

✔️ Pozostałe informacje

• Standard jakości – opracowanie, projekt i produkcja: ISO 9001
• Wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm: PN-EN 61326-1 PN-EN 61326-2-2

Komunikacja i oprogramowanie

💻 Atutem przyrządu jest mnogość interfejsów komunikacyjnych oraz współpraca z oprogramowaniem zewnętrznym.

💻 Poprzez port USB, wyjmowaną kartę pamięci SD lub za pomocą komunikacji bezprzewodowej (Bluetooth, Wi-Fi) można przenieść dane pomiarowe do komputera.

💻 W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne.

💻 Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.

💻 Do odczytu i analizy danych z rejestratora służy specjalistyczny program Sonel Analiza

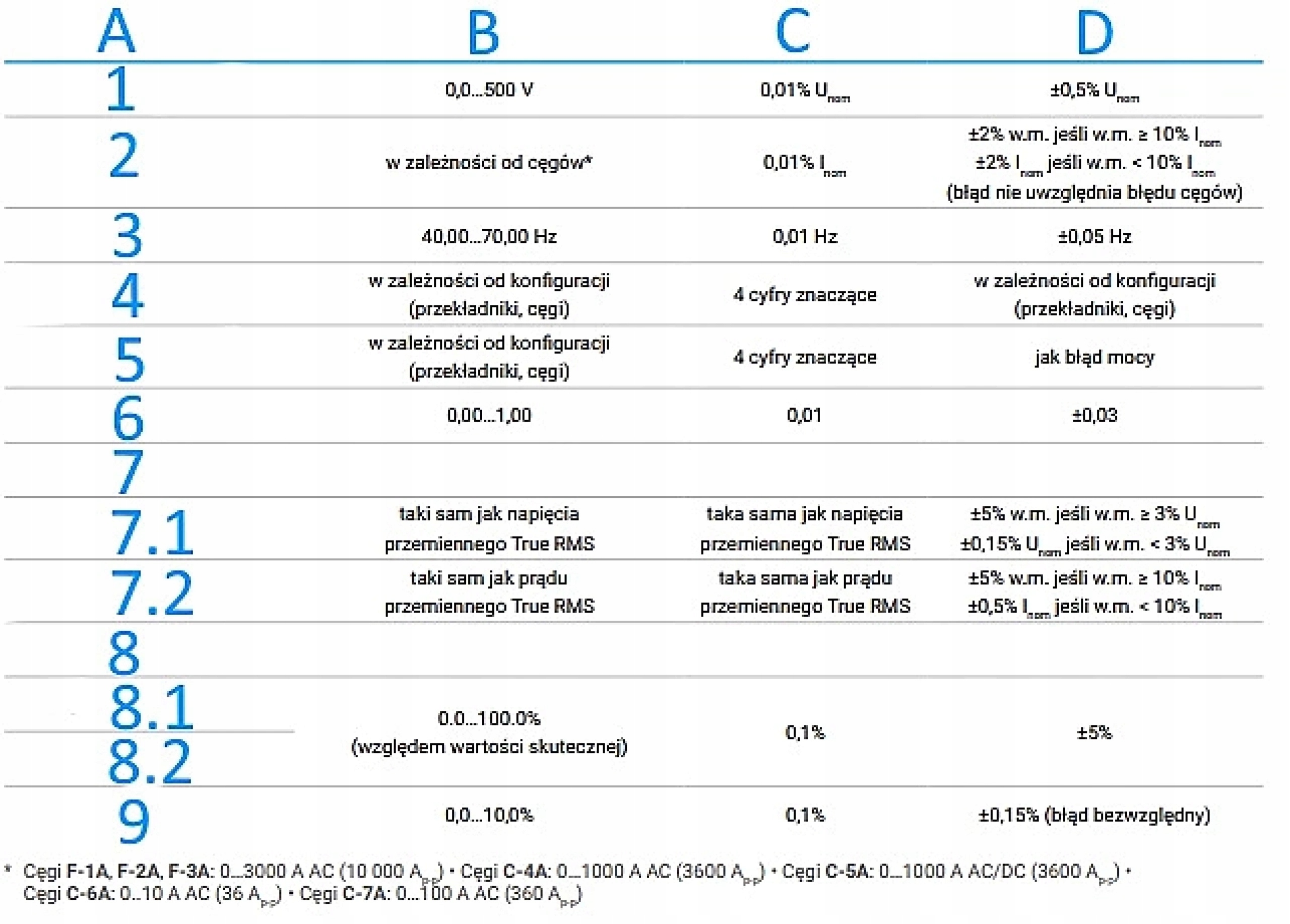

Specyfikacja – rejestrator 3-fazowy

✔️ Oznaczenia w tabeli:

• A- Parametr
• B- Zakres pomiarowy
• C- Maksymalna rozdzielczość
• D- Błąd podstawowy
• 1- Napięcie przemienne (TRMS)
• 2- Prąd przemienny TRMS
• 3- Częstotliwość
• 4- Moc czynna, bierna, pozorna i odkształceń
• 5- Energia czynna, bierna i pozorna
• 6- cos i współczynnik mocy (PF)
• 7- Harmoniczne
• 7.1- Napięcie
• 7.2- Prąd
• 8- THD
• 8.1 Napięcie
• 8.2 Prąd
• 9- Współczynnik asymetrii

< ul>

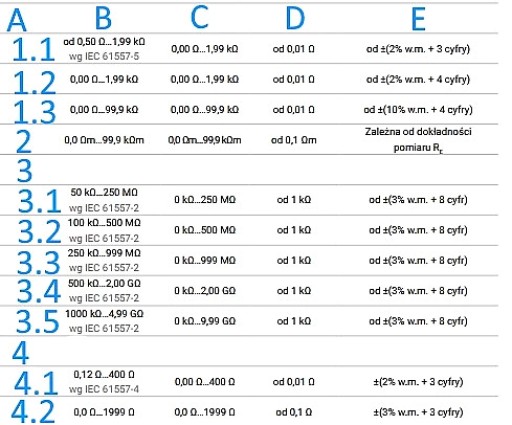

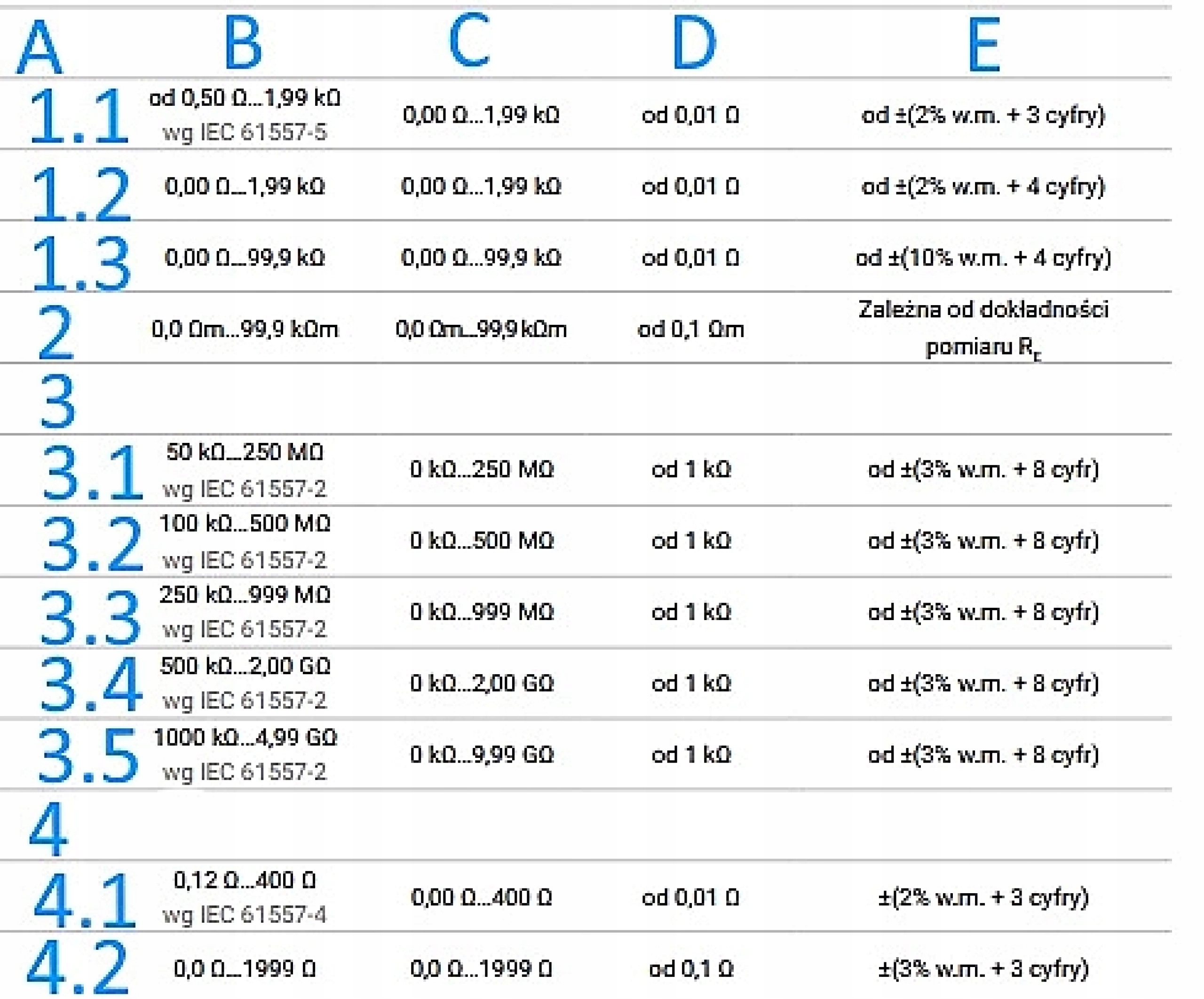

Specyfikacja – parametry instalacji elektrycznych

✔️ Oznaczenia w tabeli:

• A- Funkcje pomiarowe
• B- Zakres pomiarowy
• C- Zakres wyświetlania
• D- Rozdzielczość
• E- Dokładność (% w.m. + cyfry)
• 1- Rezystancja uziemienia
• 1.1- Metoda 3- i 4-przewodowa
• 1.2- Metoda 3-przewodowa + cęgi
• 1.3- Metoda 2-cęgowa
• 2- Rezystywność gruntu
• 3- Rezystancja izolacji
• 3.1- Napięcie pomiarowe 50 V
• 3.2- Napięcie pomiarowe 100 V
• 3.3- Napięcie pomiarowe 250 V
• 3.4- Napięcie pomiarowe 500 V
• 3.5- Napięcie pomiarowe 1000 V
• 4- Rezystancja przewodów ochronnych i wyrównawczych
• 4.1- Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem 200 mA
• 4.2- Pomiar rezystancji małym prądem
