Набор аксессуаров для измерителя сопротивления изоляции SONEL MIC-5050, кейс

Miernik Rezystancji Izolacji

SONEL MIC-5050

✅ Pomiar rezystancji izolacji do 20 T

✅ Napięcia pomiarowe wybierane w zakresie 50…5000 V, 50…1000 V co 10 V, 1…5 kV co 25 V

✅ Ciągłe wskazanie mierzonej rezystancji izolacji i prądu upływu

✅ Samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji

✅ Akustyczne wyznaczanie 5-sekundowych odcinków czasu, ułatwiające zdjęcie charakterystyk czasowych

✅ Ustawiany czas pomiaru - maksymalnie 99'59'’

Co znajduje się w zestawie?

• 1 szt. Miernik Rezystancji Izolacji MIC-5050
• 1 szt. Przewód do zasilania 230V (WTYK IEC C13)
• 1 szt. Przewód 3 m niebieski 15kV VAT IV 1000V zakończony krokodylem
• 1 szt. Przewód 3 m czarny 15kV VAT IV 1000V zakończony krokodylem
• 1 szt. Przewód 3 m czerwony 15kV VAT IV 1000V zakończony krokodylem
• 1 szt. Futerał L-4
• 1 szt. Przewód USB
• 1 szt. Szelki do miernika w obudowie walizkowej
• Certyfikat kalibracji

Analiza danych

✅ W urządzeniu, dzięki zastosowaniu podświetlanego, graficznego ekranu możliwe jest wykreślenie przebiegu rezystancji izolacji, napięcia oraz prądu w funkcji czasu.

✅ Operator, na podstawie trendu, jaki obrazuje charakterystyka wykresu, błyskawicznie może ocenić stan izolacji już w pierwszych chwilach od uruchomienia pomiaru.

✅ Ponadto, wykorzystując przesuwne znaczniki, może prześledzić przebieg pomiaru i sprawdzić uzyskane wartości rezystancji, dla dowolnej chwili aktualnego pomiaru oraz pomiarów wykonanych w przeszłości.

✅ Instalując aplikacje mobilną lub program Sonel Reader użytkownik można gromadzić dane historyczne oraz porównywać je z bieżącymi wynikami, przeniesionymi z obszernej pamięci miernika. Takie rozwiązanie pozwala przygotować protokół z pomiarów, śledzić postęp degradacji izolacji i zaplanować prace remontowe.

MIC-5050

• Odmierzane czasy pomiaru T1 , T2 i T3 dla pomiaru jednego lub dwóch współczynników absorpcji z zakresu 1…600 s
• Pomiar współczynników: polaryzacji (PI), absorpcji Ab1, Ab2, absorpcji dielektrycznej (DAR)
• Wskazanie rzeczywistego napięcia pomiarowego podczas pomiaru
• Prąd pomiarowy 1,2 mA, 3 mA lub 6 mA
• Pomiar rezystancji izolacji metodą dwu- oraz trójprzewodową
• Pomiary z wykorzystaniem przewodów o długości do 20 m
• Zabezpieczenie przed pomiarem obiektu pod napięciem
• Automatyczny pomiar kabli wielożyłowych za pomocą opcjonalnego adaptera AutoISO-5000 (dla MIC-10k1 maks. napięcie pomiarowe 5 kV)

MIC-5050

• Pomiar temperatury (z wykorzystaniem opcjonalnej sondy ST-1)
• Pomiar napięciem schodkowym (SV)
• Pomiar współczynnika rozładowania dielektryka (DD)
• Lokalizacja uszkodzenia (dopalanie)
• Filtry cyfrowe do pomiarów przy dużych zakłóceniach
• Może pracować w środowisku, w którym zakłócenia elektromagnetyczne wynoszą 400 kV
• Pomiar napięć DC i AC w zakresie 0…750 V
• Pomiar pojemności podczas pomiaru RISO

Możliwości urządzenia

☑️ Wysoce wydajna przetwornica HV, z napięciem pomiarowym 5 kV i prądem 6 mA, umożliwia zmierzenie rezystancji izolacji do wartości 20 T.

☑️ Trójprzewodowy pomiar rezystancji, z wykorzystaniem przewodu „GUARD”, eliminuje prądy upływu powierzchniowego, związane z zanieczyszczeniem izolacji, a tym samym zwiększając rzetelność uzyskiwanych wyników.

☑️ Miernik zmierzy temperaturę obiektu, konieczną do wyznaczenia współczynnika korekcji temperaturowej dla RISO.

☑️ Ponadto, wskaże współczynnik absorpcji DAR i indeks polaryzacji PI oraz wartość rozładowania dielektryka DD.

Możliwości urządzenia

☑️ Urządzenie umożliwi ocenę kondycji izolacji, poprzez zadawanie napięcia pomiarowego narastająco w krokach (SV).

☑️ MIC-5050 posiada unikalną zdolność wykonania pomiarów przewodów wielożyłowych, w jednej czynności łączeniowej, z wykorzystaniem przystawki AutoISO-5000.

☑️ Blisko 60 W przetwornica daje możliwość dopalenia miejsca uszkodzenia kabla, ułatwiając tym samym zlokalizowanie defektu przy wykorzystaniu metody reflektometrycznej, np. urządzeniem TDR-420.

☑️ Wbudowane filtry cyfrowe, o czasie uśredniania 10, 30, 60, 100, 200 sek. oraz tzw. "smart" gwarantują uzyskanie stabilnych wyników pomiarów w obszarach silnych zakłóceń elektromagnetycznych.

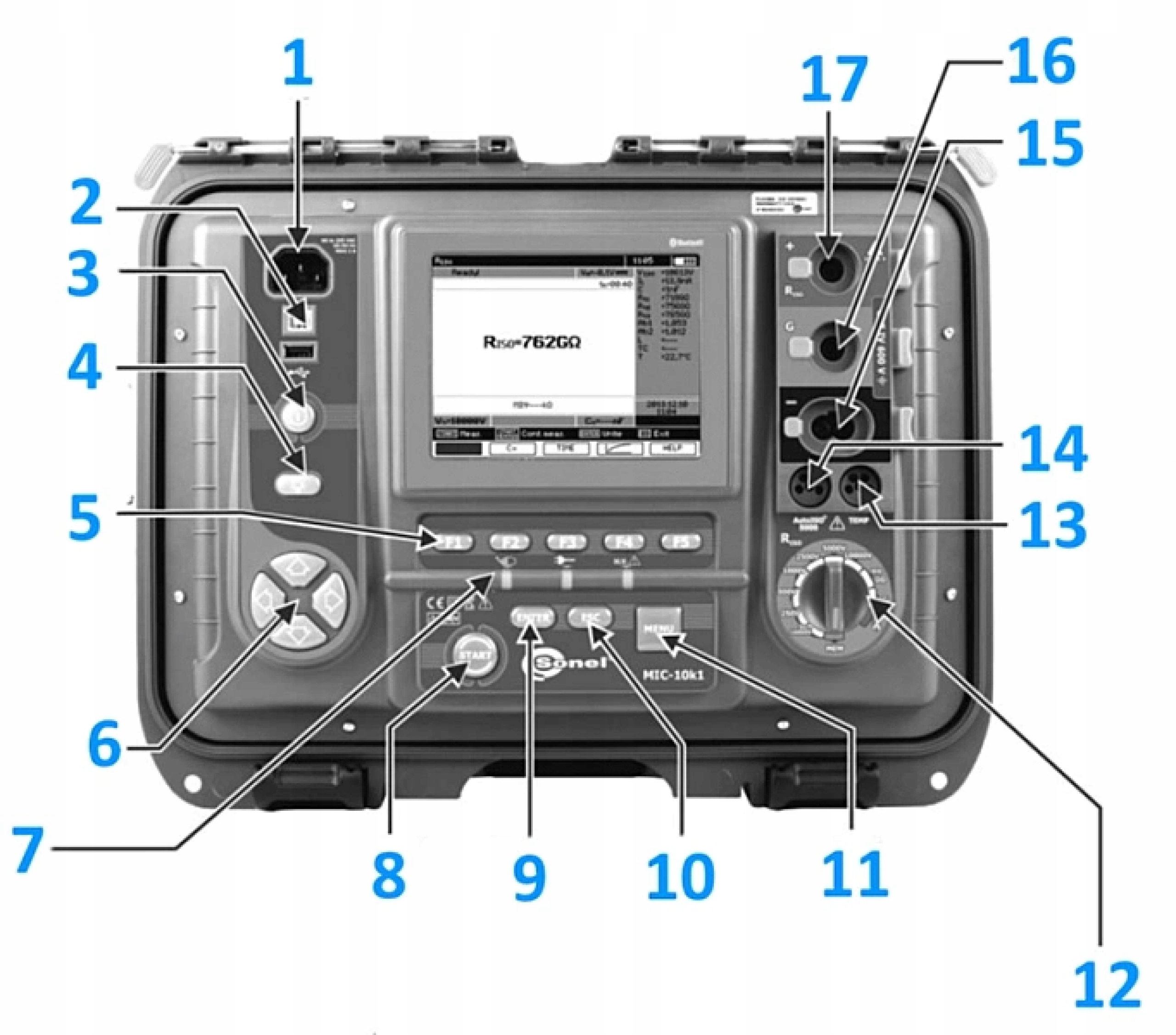

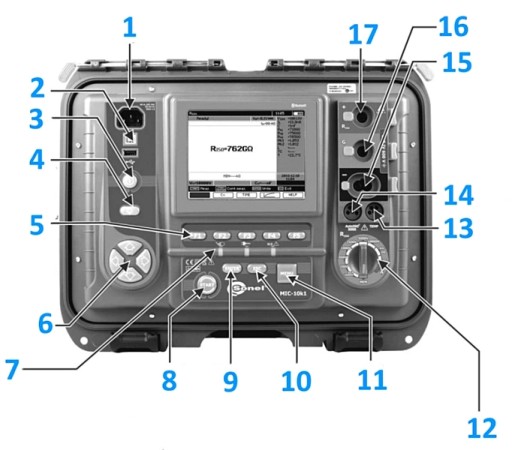

Budowa Miernika

1. Gniazdo sieciowe
2. Gniazda USB
3. Włączanie i wyłączanie miernika
4. Włączanie i wyłączanie podświetlenia wyświetlacza
5. Przyciski funkcyjne- odpowiadają poszczególnym polom na dole wyświetlacza
6. Przesunięcie/wybór: prawo/lewo/góra/dół
7. Diody LED
8. Uruchamianie procedury pomiarowej
9. Zatwierdzenie wyboru
10. Powrót do poprzedniego ekranu/wyjście
11. Wybór dodatkowych ustawień miernika
12. Obrotowy przełącznik funkcji pomiarowych
13. Gniazdo sondy temperaturowej
14. Gniazdo adaptera AutoISO-5000
15. Gniazdo Riso-
16. Gniazdo przewodu GUARD: trójprzewodowy pomiar Riso
17. Gniazdo

Specyfikacja Techniczna

• Rodzaj izolacji wg EN 61010-1 i IEC 61557: podwójna
• Kategoria pomiarowa wg EN 61010-1: IV 600 V (III 1000 V)
• Stopień ochrony obudowy wg EN 60529: IP67 (IP40 przy otwartej obudowie)
• Zasilanie: akumulator LiFePO4 13,2 V 5,0 Ah sieciowe 90 V...260 V 50 Hz/60 Hz
• Waga: ok. 6,1 kg
• Wyświetlacz: LCD graficzny 5,6"
• Ilość pomiarów RISO wg EN 61557-2 przy zasilaniu z akumulatora: min. 1000
• Transmisja wyników: USB i Bluetooth
• Pamięć wyników pomiarów: 990 komórek (10 000 wpisów / 8 MB)

Szczegółowe Pomiary

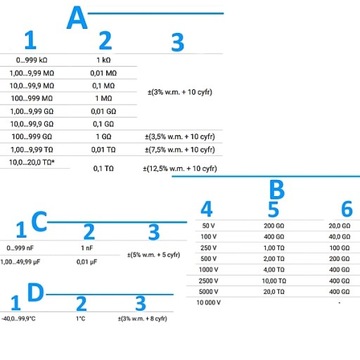

Oznaczenia w tabeli:

✅ A- Pomiar rezystancji izolacji, Zakres pomiarowy zgodnie z IEC 61557-2

• RISOmin =UISOnom /IISOmax=5 M…40 T (IISOmax =1,2 mA, 3 mA lub (6 15%) mA)

✅ B- Wartości mierzonej rezystancji w zależności od napięcia pomiarowego

1. Zakres wyświetlania
2. Rozdzielczość
3. Dokładność
4. Napięcie UISO
5. Zakres pomiarowy
6. Zakres pomiarowy dla AutoISO-5000

✅ C- Pomiar pojemności

1. Zakres wyświetlania
2. Rozdzielczość
3. Dokładność

✅ D- Pomiar temperatury

1. Zakres wyświetlania
2. Rozdzielczość
3. Dokładność

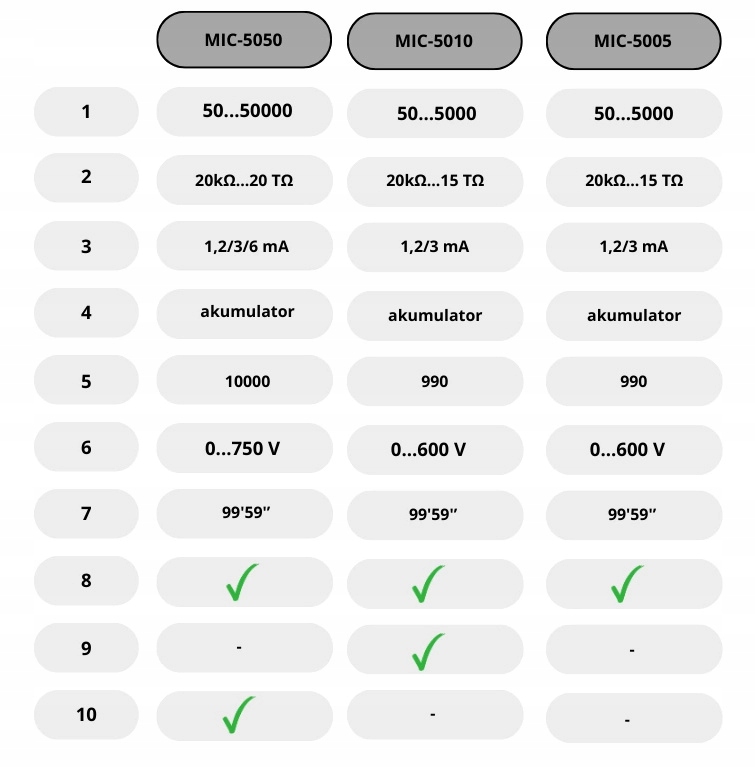

Porównanie MIC-5050 MIC-5010 MIC-5005

Oznaczenia w tabeli

1. Napięcie pomiarowe
2. Zakres pomiarowy
3. Prąd zwarciowy I sc
4. Zasilanie
5. pamiec (ilosc rekordow)
6. Pomiar napięcia
7. Ustawiony maksymalny czas pomiaru
8. Pomiar rezystancji izolacji metodą trójprzewodową
9. Wbudowana szybka ładowarka
10. Pomiar temperatury
