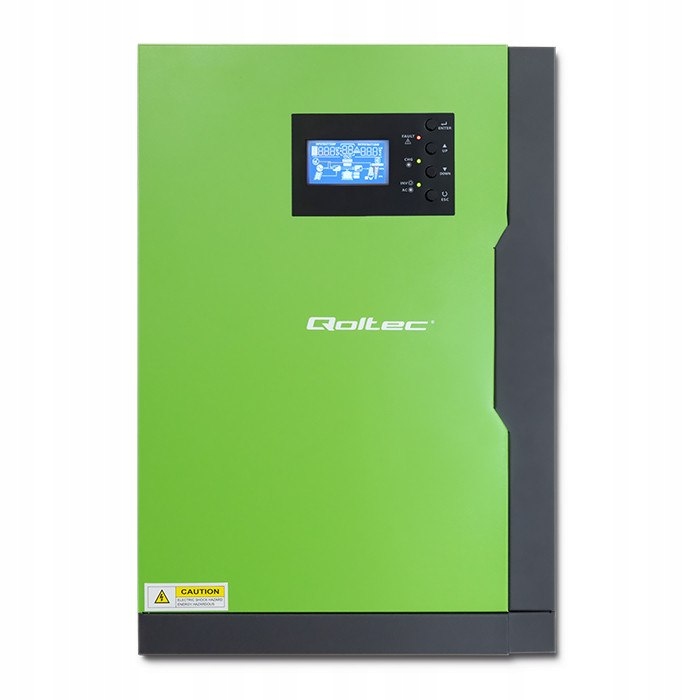

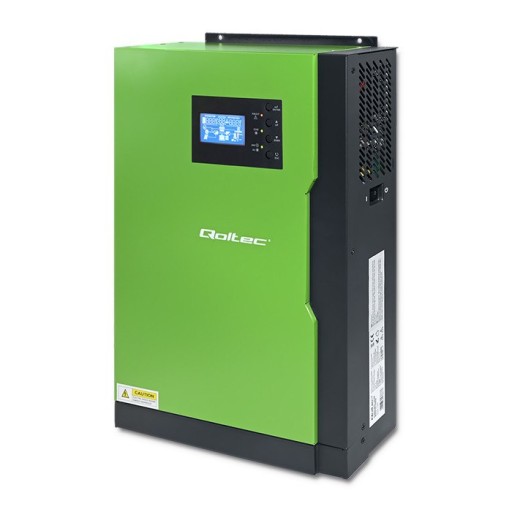

Автономный гибридный солнечный инвертор 3,5 кВт, 100 А, 24 В

Qoltec Hybrydowy inwerter solarny Off-Grid 3,5kW | 100A | 24V | MPPT | Sinus

53886

Jak działa inwerter hybrydowy w trybie off-gride?

Wydajność instalacji fotowoltaicznej bezpośrednio zależy od doboru odpowiedniego falownika, czyli inwertera solarnego. Falownik pełni kluczową funkcję w tym systemie, zmieniając prąd stały DC wytworzony przez panele fotowoltaiczne w prąd zmienny AC, wykorzystywany przez urządzenia domowe.

Inwerter hybrydowy off-gride łączy instalację fotowoltaiczną, magazyn energii oraz sieć energetyczną. W ciągu dnia ładuje magazyn energii z paneli fotowoltaicznych. Magazyn energii zasila urządzenia domowe z zapasu energii zgromadzonej w ciągu dnia, a po rozładowaniu baterii pobiera energię z sieci.

Inwerter działa w trybie off-gride, do zasilania odbiorników i ładowania akumulatora wykorzystuje nadmiar energii słonecznej.  W przypadku awarii, prąd jest pobierany z instalacji fotowoltaicznej do magazynu energii i może bezpiecznie i nieprzerwanie zapewnić ciągłość pracy naszych urządzeń.

Dlaczego warto wybrać inwerter hybrydowy ?

- falownik z przetwornicą typu czysty sinus,

- automatyczny restart podczas przywracania zasilania,

- możliwość zasilania z sieci lub z generatora,

- możliwość zmiany ustawień priorytetu ładowarki AC/Solar za pomocą wyświetlacza LCD,

- inteligentna konstrukcja ładowarki zapewniająca optymalną wydajność baterii,

- konfigurowalny zakres napięcia wejściowego dla urządzeń domowych i komputerów osobistych za pomocą ustawień w panelu wyświetlacza LCD,

- konfigurowalny prąd ładowania akumulatora w zależności od urządzeń i komputerów osobistych poprzez ustawienia na wyświetlaczu LCD,

- zabezpieczenia przed przeciążeniem, przegrzaniem i zwarciem,

- funkcja zimnego startu,

Wielofunkcyjny wyświetlacz LCD

Za monitoring instalacji fotowoltaicznej odpowiada wbudowany w falowniku wielofunkcyjny wyświetlacz LCD z panelem sterowania. Pozwala skonfigurować zakres napięcia wejściowego dla urządzeń domowych i komputerów osobistych lub zmienić ustawienia priorytetu ładowarki AC/Solar. Dodatkowo wyświetlacz zapisuje dane i informuje o awariach, odpowiednio reagując, jeśli któryś z parametrów przekracza normę. W przypadku wystąpienia usterki falownik się wyłącza.

Co to jest MPPT?

Układ MPPT odpowiada za wyszukiwanie maksymalnego punktu poboru mocy, pozwalając na zwiększenie ilości pobieranej energii. Ma znaczący wpływ na wydajność instalacji.

Specyfikacja

Producent

Qoltec

Typ

Off-Grid

Moc znamionowa

3500VA/3500W

Moc szczytowa

6000VA

Rodzaj ładowania

MPPT

Zakres MPPT

120 ~ 450VDC

Kształt fali

Czysta fala sinusoidalna

Typ kontrolera słonecznego

MPPT

Maksymalna moc panelu fotowoltaicznego

5000 W

Maksymalny prąd ładowania

100 A

Zmienne napięcie ładowania

27 VDC

Moc ciągła

3500W

Interfejs

USB/RS232

Czas przenoszenia

10 ms , 20 ms (urządzenia domowe)

Typ urządzenia obciążającego

Urządzenia AGD, RTV, elektronarzędzia

Ekran LCD

Tak

Wbudowany akumulator

Nie

Napięcie akumulatora

24 VDC

Zakres częstotliwości wejściowej

60/50Hz (automatyczne wykrywanie)

Maksymalne napięcie obwodu otwartego panelu fotowoltaicznego

500 VDC

Napięcie ładowania

24 VDC

Częstotliwość wyjściowa

50 Hz

Prąd ładowania (AC)

100 A

Maksymalny prąd ładowania (PV)

100 A

Napięcie baterii

24 VDC

Wydajność

90 % ~ 93%

Wyświetlacz

LCD

Wilgotność

5-95%

Zabezpieczenia

Przeciwzwarciowe Przed przegrzaniem Przed przeciążeniem

Zabezpieczenia

Przeciwzwarciowe Przed przegrzaniem Przed przeciążeniem

Ochrona przed zwarciem

Tak

Ochrona przed zwarciem

Tak

System chłodzenia

Aktywny - 2 x wentylator

System chłodzenia

Aktywny - 2 x wentylator

Certyfikat

CE

Certyfikat

CE

Kolor obudowy

Zielony, czarny

Kolor obudowy

Zielony, czarny

Temperatura pracy

-10˚C do +50˚C

Temperatura pracy

-10˚C do +50˚C

Temperatura przechowywania

-15˚C do +60˚C

Temperatura przechowywania

-15˚C do +60˚C

Wilgotność względna przechowywania

5- 95 % (bez kondensacji)

Wilgotność względna przechowywania

5- 95 % (bez kondensacji)

Wymiary

100 x 300 x 450 mm

Wymiary

100 x 300 x 450 mm

Zawartość opakowania

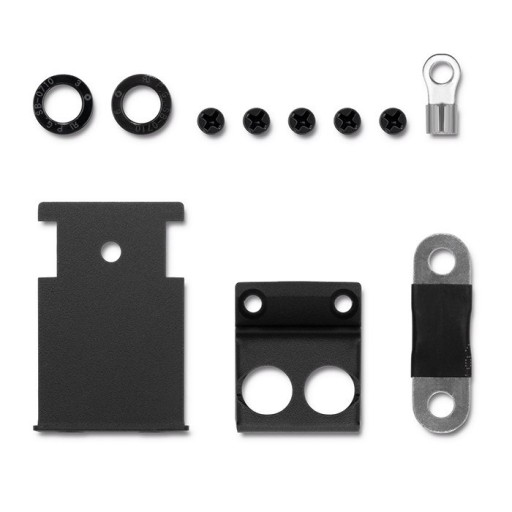

Inwerter solarny Instrukcja obsługi Akcesoria montażowe

Zawartość opakowania

Inwerter solarny Instrukcja obsługi Akcesoria montażowe

Głębokość / Długość opakowania

590 mm

Głębokość / Długość opakowania

590 mm

Szerokość opakowania

390 mm

Szerokość opakowania

390 mm

Wysokość opakowania

208 mm

Wysokość opakowania

208 mm

Waga netto

9,500 kg

Waga netto

9,500 kg

Waga brutto

10,500 kg

Waga brutto

10,500 kg

Parametry

• Producent: Qoltec
• Zabezpieczenia: Przeciwzwarciowe Przed przegrzaniem Przed przeciążeniem Przed przeładowaniem
• Informacje dodatkowe: Możliwość podłączenia dodatkowego modułu wi-fi
• System chłodzenia: 2 x wentylator
• Certyfikat: CE
• Temperatura pracy: -10˚C do +50˚C
• Typ: Off-grid
• Częstotliwość pracy: 60/50 HZ
• Moc znamionowa: 3500VA/3500W
• Hałas: 45 dB
• Kolor obudowy: Zielony, czarny
• Temperatura przechowywania: -15˚C do +60˚C
• Wyświetlacz: LCD
• Napięcie akumulatora: 24 VDC
• Zakres napięcia wejściowego: 90 - 280 VAC
• Średnica złącza: M6 - 6 mm
• Sprawność: 90 % ~ 93%
• Szerokość opakowania [mm]: 390
• Głębokość / Długość opakowania [mm]: 590
• Wysokość opakowania [mm]: 208
• Wymiary (G/D x Sz x W): 100 x 300 x 450 mm
• Moc szczytowa: 6000VA
• Rodzaj ładowania: MPPT
• Maksymalna moc panelu fotowoltaicznego: 5000 W
• Maksymalny prąd ładowania: 100 A
• Maksymalne napięcie obwodu otwartego panelu fotowoltaicznego: 500 VDC
• Zakres napięcia pracy MPPT: 120 ~ 450VDC
• Ilość faz: Jednofazowy
• Nominalne napięcie wejściowe: 230 VAC
• Czas przełączenia: 10 ms (PC)20 ms (Urządzenia domowe)
• Przebieg napięcia na wyjściu: Czysta fala sinusoidalna
• Napięcie ładowania akumulatora: 27 VDC
• Zabezpieczenie przed przeładowaniem akumulatora: 33 VDC
• Maksymalny prąd ładowania akumulatora z PV: 100 A
• Waga netto [kg]: 9.500
• Waga brutto [kg]: 10.500
