МНОГОШПИНДЕЛЬНЫЙ СВЕРЛИЛЬНЫЙ СТАНОК LAZZONI BS 21

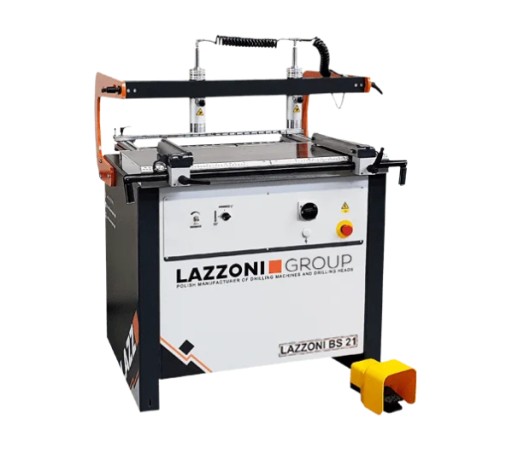

Wiertarka wielowrzecionowa LAZZONI BS 21

To wielofunkcyjna i kompaktowa wiertarka wielowrzecionowa. Posiada głowicę ustawianą pneumatycznie oraz intuicyjny panel sterowania pozwalający na łatwą obsługę urządzenia. Dla zapewnienia bezpieczeństwa użytkowników maszyny wyposażone zostały w awaryjny wyłącznik bezpieczeństwa, umożliwiający unieruchomienie maszyny w dowolnym momencie.

GŁÓWNE CECHY:

• Stalowy stół roboczy
• Aluminiowa głowica ustawiana pneumatycznie w zakresie 0 – 90 stopni z możliwością regulacji co jeden stopień
• Dwa opatentowane pneumatyczne dociski
• Wymiana wierteł za pomocą szybkozłączy
• Tylna przykładnica o maksymalnym zasięgu 300 mm
• Dwie boczne przykładnice z podziałką uwzględniającą rozstaw wrzecion, którymi można przejeżdżać po całym blacie

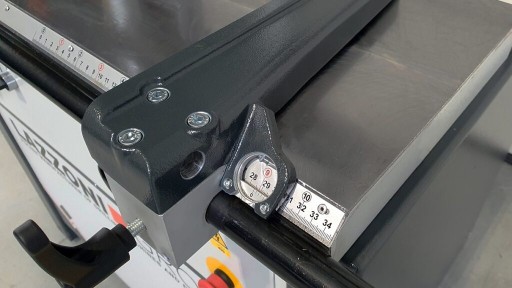

• Dwa aluminiowe liniały o długości 1500 mm (prawy i lewy) z dwoma stoperami
• Spiral System - urządzenie do szybkiej regulacji głębokości wiercenia
• Specjalna konstrukcja do pracy z wiertłami o dużej średnicy ( ϕ 35 mm lub dedykowaną głowicą do wykonywania wierceń pod zawiasy puszkowe przy jednym uderzeniu).

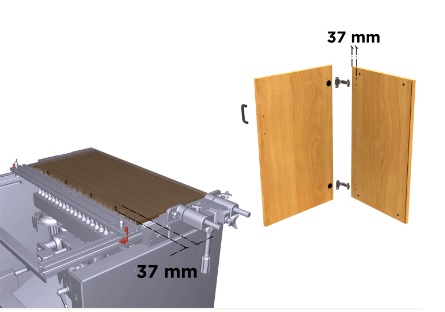

• Stały ogranicznik w odległości 37 mm od zawiasów
• Kompensacja głębokości wiercenia wynosząca 10 mm
• Duży wybór dodatkowych akcesoriów pomocniczych

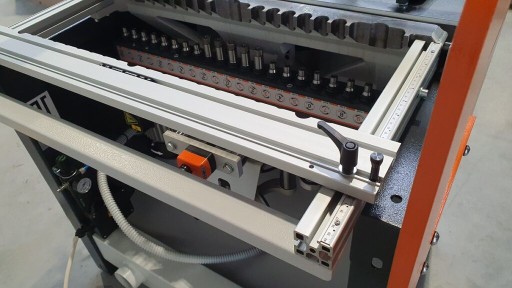

GŁOWICA WIERTARSKA

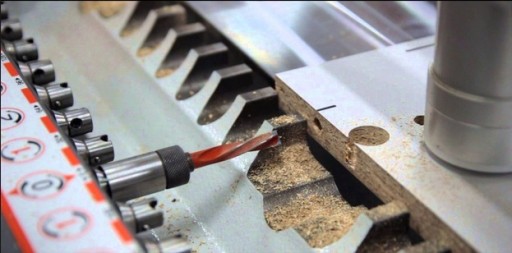

Wiertarka została wyposażona w głowicę 21 wrzecion o stałym rozstawie 32 mm (między wrzecionami). Wiertła mocowane są za pomocą szybkozłączek.

Głowica posiada możliwość pochyłu agregatu w zakresie 0-90 stopni z regulacją co 1 stopień.

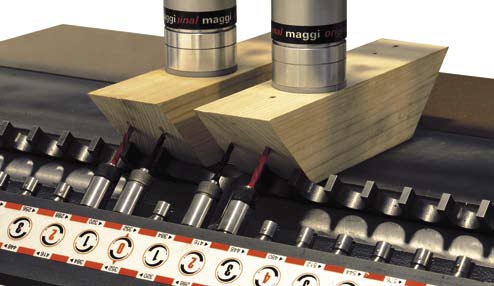

STABILNOŚĆ MATERIAŁU

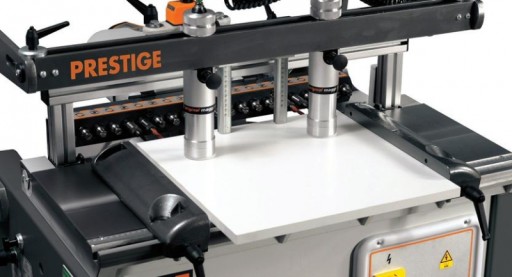

Lazzoni BS 21 posiada dwa dociski, które zapobiegają przesuwaniu się materiału podczas operacji wiercenia. Dodatkowo pozwala to na obróbkę dwóch elementów jednocześnie.

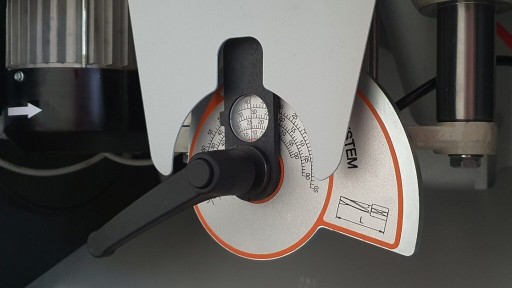

SPIRAL SYSTEM

To specjalny system, który ułatwia regulację głębokości wiercenia. Na tarczy znajdują się gotowe parametry głębokości przypisane do danej długości wiertła.

ZASTOSOWANIE

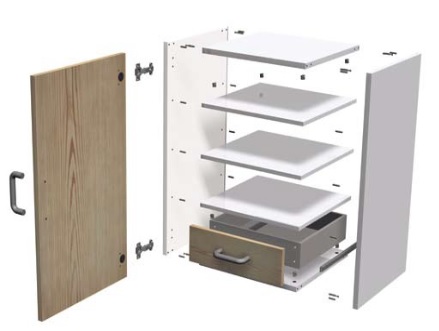

Wiertarka Lazzoni Bs znajdzie zastosowanie w procesie produkcji np: mebli na wymiar (przy jej użyciu można wykonać wiercenia korpusów meblowych, szuflad, półek jak również wiercenia pod kołki, mimośrody czy zawiasy puszkowe.), usługach, a także może posłużyć do odciążenia cent obróbczych poprzez przeniesienie prostych wierceń.

WYDAJNOŚĆ

W porównaniu do zwykłych wiertarek stołowych czas produkcji przy użyciu Lazzoni BS 21 skraca sie o połowę.

SPECYFIKACJA:

Wymiary stołu: 885 x 349,5 mm

Maksymalna długość panelu: 3000 mm

Maksymalna szerokość panelu: 825 mm

Maksymalna grubość panelu: 50 mm

Wysokość blatu roboczego: 860 mm

Moc całkowita: 1,5 kW

Ilość jednostek wiercących: 1

Prędkość wrzeciona: 2800 obr./min

Liczba docisków pneumatycznych: 2 szt.

Zakres wysokości docisku nad blatem: 8 – 65 mm (opcjonalnie 130 mm)

Wymiary: 1000 x 1015 x 1270 mm

Waga: 275 kg

INFORMACJE O GŁOWICY:

Ilość wrzecion: 21 szt.

Rozstaw między wrzecionami: 32 mm

Odległość między pierwszym a ostatnim wrzecionem: 640 mm

Możliwość pochyłu agregatu 0-90°: Tak

Sposób mocowania wierteł: Szybkozłączki

Wiertarka posiada możliwość zastosowania wielu dodatków ułatwiających pracę takich jak np:

• Dodatkowe szybkozłączki
• Ogranicznik liniału
• Dodatkowy docisk pneumatyczny
• Ogranicznik do długich elementów
• Przyrządy do wiercenia Ramek 45 oraz 90 stopni
• Dedykowana głowica do wiercenia pod zawiasy puszkowe
• Podtrzymka do wiercenia w linii

i wiele innych.

Wszystkie dodatki znajdą Państwo w naszym sklepie internetowym w sekcji części maszyn > Lazzoni BS.

FILMY INSTRUKTAŻOWY

Rozpakowywanie i montaż dodatków do wiertarki Maggi

https://www.youtube.com/watch?v=SFCYmz57pCg&ab_channel=MaggiTechnology
